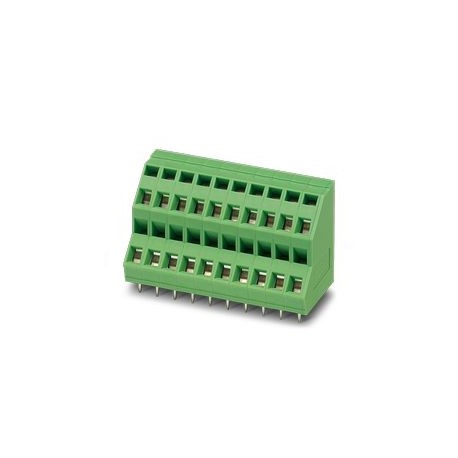

ZFKKDSA 1,5C-5,0-12
ZFKKDSA 1,5C-5,0-12 1048103 PHOENIX CONTACT PCB terminal, rated current: 16 A, rated voltage (III/2): 400 V,..
$0.00USD
3533 қолжетімді
Негізгі сипаттамалар
Ескерту:WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201
Түрі:PC terminal block can be aligned
Ұсыныс:5 mm
Ені [ені]:61 mm
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| Ескерту | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
| Түрі | PC terminal block can be aligned |
| Ұсыныс | 5 mm |
| Ені [ені] | 61 mm |
| Биіктігі [сағ] | 29.7 mm |
| Ұзындығы [л] | 20.97 mm |
| Бекіту орналасуы | Linear pinning |
| Өнім желісі | COMBICON Terminals S |
| Өнім түрі | Printed circuit board terminal |
| Тесік диаметрі | 1.1 mm |
| Орнату түрі | Wave soldering |
| Жолдар саны | 2 |
| Түйреуіш өлшемдері | 0.7 x 0.7 mm |
| Өнім тобы | ZFKKDS(A) 1,5C |
| Түсі (корпус) | green (6021) |
| Байланыс материалы | Cu alloy |
| Орнатылған биіктік | 26 mm |
| Кесу ұзындығы | 7 mm |
| Қосылу әдісі | Spring-cage connection |
| Қаптама түрі | packed in cardboard |
| Номиналды ток IN | 16 A |
| Номиналды кернеу БҰ | 400 V |
| Ластану дәрежесі | 3 |
| Өлшемдік сурет | |
| Оқшаулағыш материал | PA |
| Лауазым саны | 12 |
| Номиналды кернеу (II/2) | 4 kV |
| Номиналды көлденең қима | 1.5 mm² |
| Номиналды кернеу (III/2) | 4 kV |
| Номиналды кернеу (III/3) | 250 V |
| Дәнекерлеу түйреуішінің ұзындығы [P] | 3.7 mm |
| Беттік сипаттамалары | Tin-plated |
| Түс (іске қосушы элемент) | green (6021) |
| Оқшаулағыш материалдар тобы | I |
| Потенциалға сәйкес дәнекерлеу түйреуіштері | 1 |
| IEC 60112 стандартына сәйкес CTI | 600 |
| AWG өткізгішінің көлденең қимасы | 24 ... 14 |
| Номиналды асқын кернеу (III/3) | 4 kV |
| Өткізгіштің көлденең қимасы қатты | 0.2 mm² ... 2.5 mm² |
| Қоршаған орта температурасы (жинақтау) | -5 °C ... 100 °C |
| Қоршаған орта температурасы (жұмыс) | -40 °C ... 100 °C (Depending on the current carrying capacity/derating curve) |
| Номиналды оқшаулау кернеуі (II/2) | 630 V |
| Өткізгіштің көлденең қимасы икемді | 0.2 mm² ... 1.5 mm² |
| Номиналды оқшаулау кернеуі (III/2) | 400 V |
| Номиналды оқшаулау кернеуі (III/3) | 250 V |
| Салыстырмалы ылғалдылық (сақтау/тасымалдау) | 30 % ... 70 % |
| UL 94 стандарты бойынша тұтанғыштық рейтингі | V0 |
| Қоршаған орта температурасы (сақтау/тасымалдау) | -40 °C ... 70 °C |
| Металл бетінің дәнекерлеу аймағы (үстіңгі қабат) | Tin (10 - 16 µm Sn) |
| Металл бетінің терминалдық нүктесі (үстіңгі қабат) | Tin (10 - 16 µm Sn) |
| EN 60695-2-12 стандартына сәйкес GWFI жарқыраған сымның тұтану индексі | 850 |
| EN 60695-2-13 стандартына сәйкес GWIT жарқыл сымының тұтану температурасы | 775 |
| EN 60695-10-2 стандартына сәйкес шар қысымын сынауға арналған температура | 125 °C |
| Өткізгіштің көлденең қимасы, икемді, ферруласы бар, пластикалық жеңі бар | 0.25 mm² ... 1.5 mm² |
| Өткізгіштің көлденең қимасы икемді, пластикалық жеңсіз ферруламен | 0.25 mm² ... 1.5 mm² |
Өнім сипаттамасы
PCB terminal block, nominal current: 16 A, rated voltage (III/2): 400 V, nominal cross section: 1.5 mm2, number of rows: 2, number of positions per row: 12, product range: ZFKKDS(A) 1,5C, pitch: 5 mm,
