Қоймада Танымал өнім
ZFK3DSA 1,5-5,08-2

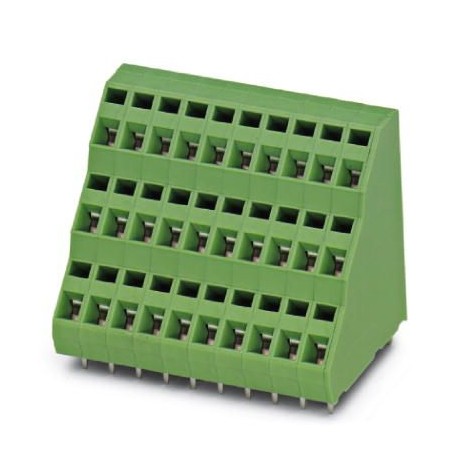

ZFK3DSA 1,5-5,08- 2 1891292 PHOENIX CONTACT PCB terminal block
$0.00USD
3550 қолжетімді
Негізгі сипаттамалар
GTIN:4017918413767
Ескерту:Made to Order (non-returnable)
Тапсырыс кілті:1891292
Қаптау блогы:50 pc
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| GTIN | 4017918413767 |
| Ескерту | Made to Order (non-returnable) |
| Тапсырыс кілті | 1891292 |
| Қаптау блогы | 50 pc |
| Шыққан елі | DE (Germany) |
| Арнайы тариф нөмірі | 85369010 |
| Ең аз тапсырыс саны | 50 pc |
| Кернеу (Электрлік сынақтар) | 250 V |
| Ұсыныс (негізгі коммерциялық деректер) | 5.08 mm |
| (Стандарттар мен ережелер) | No hazardous substances above threshold values |
| Питч (Материалдық деректер - корпус) | 5.08 mm |
| Номиналды ток (элементтің қасиеттері) | 12 A |
| Pin орналасуы (негізгі коммерциялық деректер) | Linear pinning |
| Номиналды ток (қоршаған орта жағдайлары) | 12 A |
| Орнату түрі (негізгі коммерциялық деректер) | Wave soldering |
| Бір дана салмағы (қаптаманы қоспағанда) | 9.790 g |
| a өлшемі (Материалдық деректер - корпус) | 5.08 mm |
| Ені [ w ] (Материалдық деректер - корпус) | 11.16 mm |
| Қытай RoHS (стандарттар мен ережелер) | Environmentally friendly use period: unlimited = EFUP-e |
| Байланыс материалы (қосылу сыйымдылығы) | Cu alloy |
| Биіктігі [ сағ ] (Материалдық деректер - корпус) | 40 mm |
| Ұзындығы [l] (Материалдық деректер - корпус) | 32.2 mm |
| Деңгейлер саны (негізгі коммерциялық деректер) | 3 |
| Қосылу әдісі (негізгі коммерциялық деректер) | Spring-cage connection |
| Мақалалар ауқымы (негізгі коммерциялық деректер) | ZFK3DS(A) 1,5 |
| (Ауа саңылаулары және ағып кету қашықтығы) | CSA |
| Түйреуіш өлшемдері (Материалдық деректер - корпус) | 0.7 x 1 mm |
| Дәнекерлеу түйреуіші [P] (Материалдық деректер - корпус) | 3.4 mm |
| Жіпті кесу ұзындығы (электрлік параметрлер) | 7.5 mm |
| Лауазым саны (негізгі коммерциялық деректер) | 2 |
| Тесік диаметрі (өнімнің өлшемдері) | 1.3 mm |
| Оқшаулағыш материалдар тобы (Электрлік сынақтар) | I |
| Өлшемдік сызба (Материалдық деректер - корпус) | |
| Оқшаулағыш материал (Материалдық деректер - байланыс) | PA |
| Номиналды кернеу (II/2) (Электрлік сынақтар) | 4 kV |
| Номиналды кернеу (III/2) (Заттың қасиеттері) | 4 kV |
| Беттік сипаттамалары (Қосылу сыйымдылығы) | hot-dip tin-plated |
| Қаптама түрі (ПХБ дизайнына арналған өлшемдер) | packed in cardboard |
| Қаптамадағы дана саны (ПХБ дизайнына арналған өлшемдер) | 50 |
| Номиналды кернеу (III/2) (Электрлік сынақтар) | 4 kV |
| Номиналды кернеу (III/3) (Электрлік сынақтар) | 4 kV |
| Мақаланың қысқаша сипаттамасы (негізгі коммерциялық деректер) | PCB terminal block |
| Номиналды кернеу (III/2) (Қоршаған орта жағдайлары) | 4 kV |
| Номиналды оқшаулау кернеуі (II/2) (Электрлік сынақтар) | 630 V |
| Номиналды оқшаулау кернеуі (III/2) (Заттың қасиеттері) | 400 V |
| Оқшаулағыш материалдар тобы (Материалдық деректер - байланыс) | I |
| Номиналды оқшаулау кернеуі (III/2) (Электрлік сынақтар) | 400 V |
| Номиналды оқшаулау кернеуі (III/3) (Электрлік сынақтар) | 250 V |
| IEC 60112 стандартына сәйкес CTI (Материалдық деректер - байланыс) | 600 |
| Өткізгіштің көлденең қимасы (Электр параметрлері) | 0.2 mm² ... 2.5 mm² |
| Биіктігі (дәнекерлеу түйреуішінсіз) (Материалдық деректер - корпус) | 36.6 mm |
| Номиналды оқшаулау кернеуі (III/2) (Қоршаған орта жағдайлары) | 400 V |
| Қоршаған орта температурасы (жинақтау) (Қаптама туралы ақпарат) | -5 °C ... 100 °C |
| Номинациялық орауыштар (ПХБ дизайнына арналған өлшемдер) | Pcs. |
| Қоршаған орта температурасы (жұмыс істеу) (Қаптама туралы ақпарат) | -40 °C |
| Өткізгіштің көлденең қимасы икемді (Электр параметрлері) | 0.2 mm² ... 1.5 mm² |
| Өткізгіштің көлденең қимасы AWG / kcmil (Электр параметрлері) | 24 ... 14 |
| Металл бетінің дәнекерлеу аймағы (үстіңгі қабат) (қосылу сыйымдылығы) | Tin (10 - 16 µm Sn) |
| Металл бетінің терминалдық нүктесі (үстіңгі қабат) (Қосылу сыйымдылығы) | Tin (10 - 16 µm Sn) |
| Қоршаған орта температурасы (сақтау/тасымалдау) (Қаптама туралы ақпарат) | -40 °C ... 70 °C |
| UL 94 стандартына сәйкес тұтанғыштық рейтингі (Материалдық деректер - байланыс) | V0 |
| Стандартқа сәйкес қосылу (ауа саңылаулары және саңылау арақашықтықтары) | EN-VDE |
| UL 94 стандартына сәйкес тұтанғыштық рейтингі (ауа саңылаулары және ағып кету қашықтығы) | V0 |
| EN 60695-2-12 стандартына сәйкес GWFI жарқыраған сымның тұтану индексі (Материалдық деректер - байланыс) | 850 |
| EN 60695-2-13 стандартына сәйкес GWIT жарқыл сымының тұтану температурасы (Материалдық деректер - байланыс) | 775 |
| EN 60695-10-2 стандартына сәйкес шар қысымын сынауға арналған температура (Материалдық деректер - байланыс) | 125 °C |
| Өткізгіштің көлденең қимасы, икемді, ферруласы бар, пластикалық жеңі бар (Электрлік параметрлер) | 0.25 mm² ... 1.5 mm² |
| Өткізгіштің көлденең қимасы икемді, пластикалық жеңсіз ферруламен (электрлік параметрлер) | 0.25 mm² ... 1.5 mm² |
Өнім сипаттамасы
Printed circuit board terminal block, rated current: 12 A, rated voltage (III/2): 400 V, rated cross-section: 1.5 mm², number of potentials: 6, number of rows: 3, number of poles per row: 2, article f
Негізгі ерекшеліктер
- Өнеркәсіптік деңгейдегі сапа
- RoHS талаптарына сәйкес
- CE сертификатталған
- 1 жыл кепілдік
