ZFK3DS 1,5-5,08- 1 PA0

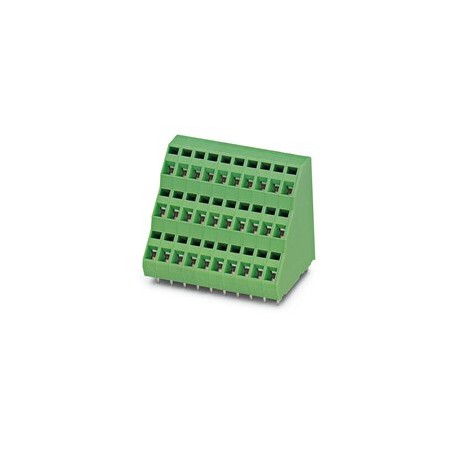

ZFK3DS 1,5-5,08- 1 PA0 1787810 PHOENIX CONTACT Terminal for printed circuit board
$0.00USD
3171 қолжетімді
Негізгі сипаттамалар
Ескерту:WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201
Түрі:PC terminal block can be aligned
Ұсыныс:5.08 mm
Түс ():()
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| Ескерту | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
| Түрі | PC terminal block can be aligned |
| Ұсыныс | 5.08 mm |
| Түс () | () |
| Ұзындығы [л] | 32.2 mm |
| Бекіту орналасуы | Linear pinning |
| Өнім желісі | COMBICON Terminals S |
| Өнім түрі | Printed circuit board terminal |
| Тесік диаметрі | 1.3 mm |
| Орнату түрі | Wave soldering |
| Техникалық сипаттама | IEC 60664-1:2007-04 |
| Жолдар саны | 3 |
| Түйреуіш өлшемдері | 0.7 x 1 mm |
| Өнім тобы | ZFK3DS(A) 1,5 |
| Байланыс материалы | Cu alloy |
| Орнатылған биіктік | 37 mm |
| Кесу ұзындығы | 7.5 mm |
| Қосылу әдісі | Spring-cage connection |
| Қаптама түрі | packed in cardboard |
| Номиналды ток IN | 12 A |
| Номиналды кернеу БҰ | 400 V |
| Ластану дәрежесі | 3 |
| Өлшемдік сурет | |
| Оқшаулағыш материал | PA |
| Лауазым саны | 1 |
| Потенциалдар саны | 3 |
| Номиналды кернеу (II/2) | 4 kV |
| Номиналды көлденең қима | 1.5 mm² |
| Қосылымдар саны | 3 |
| Номиналды кернеу (III/2) | 4 kV |
| Номиналды кернеу (III/3) | 250 V |
| Дәнекерлеу түйреуішінің ұзындығы [P] | 3.4 mm |
| Беттік сипаттамалары | hot-dip tin-plated |
| Оқшаулағыш материалдар тобы | I |
| Потенциалға сәйкес дәнекерлеу түйреуіштері | 1 |
| IEC 60112 стандартына сәйкес CTI | 600 |
| AWG өткізгішінің көлденең қимасы | 24 ... 14 |
| Номиналды асқын кернеу (III/3) | 4 kV |
| Өткізгіштің көлденең қимасы қатты | 0.2 mm² ... 2.5 mm² |
| Қоршаған орта температурасы (жинақтау) | -5 °C ... 100 °C |
| Қоршаған орта температурасы (жұмыс) | -40 °C ... 100 °C (Depending on the current carrying capacity/derating curve) |
| Номиналды оқшаулау кернеуі (II/2) | 630 V |
| Өткізгіштің көлденең қимасы икемді | 0.2 mm² ... 1.5 mm² |
| Номиналды оқшаулау кернеуі (III/2) | 400 V |
| Номиналды оқшаулау кернеуі (III/3) | 250 V |
| ең аз ағып кету қашықтығы (II/2) | 3.2 mm |
| ең аз сырғымалы қашықтық (III/2) | 1.6 mm |
| ең аз сырғымалы қашықтық (III/3) | 3.2 mm |
| Салыстырмалы ылғалдылық (сақтау/тасымалдау) | 30 % ... 70 % |
| UL 94 стандарты бойынша тұтанғыштық рейтингі | V0 |
| Қоршаған орта температурасы (сақтау/тасымалдау) | -40 °C ... 70 °C |
| Салыстырмалы бақылау индексі (IEC 60112) | CTI 600 |
| Металл бетінің дәнекерлеу аймағы (үстіңгі қабат) | Tin (10 - 16 µm Sn) |
| Металл бетінің терминалдық нүктесі (үстіңгі қабат) | Tin (10 - 16 µm Sn) |
| минималды клиренс мәні - біртекті емес өріс (II/2) | 3 mm |
| минималды клиренс мәні - біртекті емес өріс (III/2) | 3 mm |
| минималды клиренс мәні - біртекті емес өріс (III/3) | 3 mm |
| EN 60695-2-12 стандартына сәйкес GWFI жарқыраған сымның тұтану индексі | 850 |
| EN 60695-2-13 стандартына сәйкес GWIT жарқыл сымының тұтану температурасы | 775 |
| EN 60695-10-2 стандартына сәйкес шар қысымын сынауға арналған температура | 125 °C |
| Өткізгіштің көлденең қимасы, икемді, ферруласы бар, пластикалық жеңі бар | 0.25 mm² ... 1.5 mm² |
| Өткізгіштің көлденең қимасы икемді, пластикалық жеңсіз ферруламен | 0.25 mm² ... 1.5 mm² |
Өнім сипаттамасы
PCB terminal block, nominal current: 12 A, rated voltage (III/2): 400 V, nominal cross section: 1.5 mm2, number of potentials: 3, number of rows: 3, number of positions per row: 1, product range: ZFK3
Негізгі ерекшеліктер
- Өнеркәсіптік деңгейдегі сапа
- RoHS талаптарына сәйкес
- CE сертификатталған
- 1 жыл кепілдік
Өнім құжаттары
Техникалық сипаттама
Техникалық сипаттамалар және өнімділік деректері
Пайдаланушы нұсқаулығы
Орнату және пайдалану нұсқаулығы
