VS-MSDBPS-OE-93K-LI/1,0

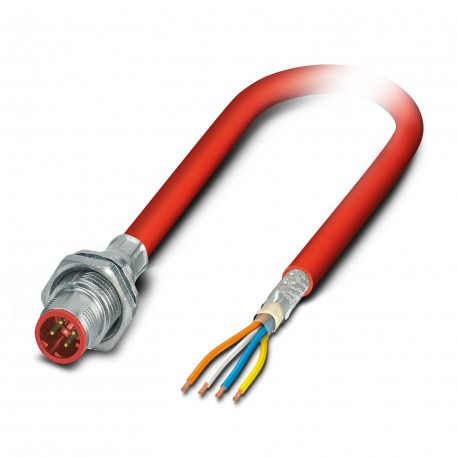

VS-MSDBPS-OE-93K-LI/1,0 1419159 PHOENIX CONTACT Bus system cable
$0.00USD
3110 қолжетімді
Негізгі сипаттамалар
GTIN:4046356541053
Ескерту:Made to Order (non-returnable)
(Кабель):For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration”
Тапсырыс кілті:1419159
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| GTIN | 4046356541053 |
| Ескерту | Made to Order (non-returnable) |
| (Кабель) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Тапсырыс кілті | 1419159 |
| Каталог беті | Page 317 (PC-2011) |
| Қаптау блогы | 1 pc |
| (Өлшемдері) | -20 °C ... 60 °C (cable, fixed installation) |
| Шыққан елі | DE (Germany) |
| Қытай RoHS (кабель) | Environmentally Friendly Use Period = 50 |
| REAch SVHC (кабель) | Lead 7439-92-1 |
| Арнайы тариф нөмірі | 85444210 |
| Баспалдақ түрі (жалпы деректер) | Flush-type plug straight M12 SPEEDCON |
| (Стандарттар мен ережелер) | -40 °C ... 70 °C (cable, flexible installation) |
| Қорғаныс дәрежесі (өлшемдері) | IP67 |
| Бастың түрі (1-баптың сипаттамалары) | free cable end |
| Номиналды кернеу (қоршаған орта жағдайлары) | 250 V |
| Бір дана салмағы (қаптаманы қоспағанда) | 93.800 g |
| Кабель ұзындығы (негізгі коммерциялық деректер) | 0.5 m |
| Қорғаныс (стандарттар мен ережелер) | Tinned copper braided shield |
| Кабель түрі (стандарттар мен ережелер) | Sercos III |
| Сым түстері (стандарттар мен ережелер) | White, yellow, blue, orange |
| Кабель салмағы (Стандарттар мен ережелер) | 68 kg/km |
| Ластану дәрежесі (қоршаған орта жағдайлары) | 3 |
| Лауазым саны (қоршаған орта жағдайлары) | 4 |
| UL AWM стилі (стандарттар мен ережелер) | 21694 (60°C / 600 V) |
| Жалпы өзгеріс (стандарттар мен ережелер) | Star quad |
| Асқын кернеу санаты (қоршаған орта жағдайлары) | II |
| Сигнал түрі/санаты (қоршаған орта жағдайлары) | Sercos |
| Сигналдың жұмыс уақыты (стандарттар мен ережелер) | 5.3 ns/m |
| Толқындық кедергі (стандарттар мен ережелер) | 100 Ω ±15 Ω (at 100 MHz) |
| AWG сигнал желісі (стандарттар мен ережелер) | 22 |
| Кабель құрылымы (стандарттар мен ережелер) | 1x4xAWG22/7; SF/TQ |
| 40°C температурадағы номиналды ток (қоршаған орта жағдайлары) | 4 A |
| Қоршаған орта температурасы (жұмыс) (өлшемдері) | -40 °C ... 70 °C (Plug / socket) |
| Жалынға төзімділік (стандарттар мен ережелер) | according to UL 1685 (CSA FT 4) |
| Басқа қарсылық (Стандарттар мен ережелер) | UV resistant According to UL 1581, Section 1200 |
| Мұнайға төзімділік (стандарттар мен ережелер) | Resistant to oil to a limited extent |
| Өткізгіш материалы (стандарттар мен ережелер) | Tin-plated Cu litz wires |
| Қосылыс кедергісі (стандарттар мен ережелер) | ≤ 20.00 mΩ/m (at 10 Hz) |
| Өткізгіш кедергісі (Стандарттар мен ережелер) | ≤ 120 Ω/km |
| Сигнал түрі/санаты (стандарттар мен ережелер) | Sercos CAT5 (IEC 11801), 100 Mbps |
| Оқшаулау кедергісі (Стандарттар мен ережелер) | ≥ 0.5 GΩ*km |
| Сыртқы қабық, түсі (стандарттар мен ережелер) | signal red RAL 3020 |
| Материал, ішкі қабық (Стандарттар мен ережелер) | PVC |
| Номиналды кернеу, кабель (Стандарттар мен ережелер) | 600 V |
| Сыртқы қабықтың қалыңдығы (стандарттар мен ережелер) | approx. 0.9 mm |
| Сыртқы қабық, материал (стандарттар мен ережелер) | PVC |
| Сынақ кернеуі Өзек/Өзек (Стандарттар мен ережелер) | 2000 V (50 Hz, 1 min.) |
| Жұптық қорғаныс түрі (Стандарттар мен ережелер) | Aluminum-lined polyester foil |
| Өткізгіштің көлденең қимасы (стандарттар мен ережелер) | 4x 0.34 mm² |
| Сынақ кернеуі Өзек/Қалқан (Стандарттар мен ережелер) | 2000 V (50 Hz, 1 min.) |
| Кабель түрі (қысқартылған атауы) (Стандарттар мен ережелер) | 93K |
| Сыртқы кабель диаметрі D (Стандарттар мен ережелер) | 6.5 mm ±0.2 mm |
| Орындар саны (түйреуіш қосқышының үлгісі) (Жалпы деректер) | 4 |
| Материалдық өткізгіш оқшаулағышы (стандарттар мен ережелер) | PE |
| Балама қысқаша өнім сипаттамасы (Қоршаған орта жағдайлары) | Sercos III cable |
| Қоршаған орта температурасы (жұмыс істеу) (Стандарттар мен ережелер) | -40 °C ... 70 °C (cable, fixed installation) |
| Өткізгіш құрылымының сигнал желісі (стандарттар мен ережелер) | 7x 0.25 mm |
| Қоршаған орта температурасы (орнату) (Стандарттар мен ережелер) | -20 °C ... 60 °C |
| Оқшаулауды қоса алғанда, өзек диаметрі (Стандарттар мен ережелер) | approx. 1.55 mm |
| UL 94 стандартына сәйкес тұтанғыштық рейтингі (сипаттамалар 2-тарау) | V0 |
| Орындар саны (түйреуіш қосқышының үлгісі) (Сипаттамалар тарауы 1) | 4 |
| Қоршаған орта температурасы (сақтау/тасымалдау) (Стандарттар мен ережелер) | -50 °C ... 70 °C |
| Минималды иілу радиусы, бекітілген орнату (Стандарттар мен ережелер) | 3 x D |
| Минималды иілу радиусы, икемді орнату (Стандарттар мен ережелер) | 7 x D |
Өнім сипаттамасы
Conect. plug. to be apar. wall poster., Sercos CAT5, 4-pole, PVC, red RAL 3020, shielded, Male connector, straight, M12-SPEEDCON, coding: D, to free cable end, Rear mounting, M16 x 1.5, Cable connecti
