Қоймада Танымал өнім
VS-M12MS-M12MS-94H-HYB/1,0 SCO

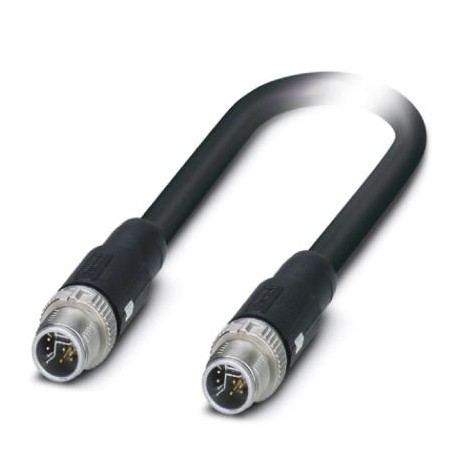

VS-M12MS-M12MS-94H-HYB/1,0 SCO 1402426 PHOENIX CONTACT Hybrid cable
$0.00USD
4282 қолжетімді
Негізгі сипаттамалар
GTIN:4046356615921
Ескерту:Made to Order (non-returnable)
(Кабель):For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration”
Тапсырыс кілті:1402426
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| GTIN | 4046356615921 |
| Ескерту | Made to Order (non-returnable) |
| (Кабель) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Тапсырыс кілті | 1402426 |
| Каталог беті | Page 323 (PC-2011) |
| Қаптау блогы | 1 pc |
| (Өлшемдері) | IP67 |
| (Жалпы деректер) | Zinc die-cast, nickel-plated (Screw connection) |
| Шыққан елі | PL (Poland) |
| Қытай RoHS (кабель) | Environmentally Friendly Use Period = 50 |
| REAch SVHC (кабель) | Lead 7439-92-1 |
| Түс (жалпы деректер) | black |
| Арнайы тариф нөмірі | 85444210 |
| (Қоршаған орта жағдайлары) | 0.5 A (Data) |
| Кодтау (Жалпы деректер) | Y (Hybrid) |
| Айналдыру моменті (жалпы деректер) | 0.4 Nm |
| Қорғалған (жалпы деректер) | yes |
| Баспалдақ түрі (жалпы деректер) | Plug straight M12 SPEEDCON / IP67 |
| (Стандарттар мен ережелер) | -30 °C ... 70 °C (cable, flexible installation) |
| Қорғаныс дәрежесі (өлшемдері) | IP65 |
| Номиналды кернеу (қоршаған орта жағдайлары) | 30 V (Power and data) |
| Материал (құрамдас бөлік) (Жалпы деректер) | CuZn (Contact) |
| Оқшаулау кедергісі (Жалпы деректер) | ≥ 100 MΩ |
| Бір дана салмағы (қаптаманы қоспағанда) | 128.000 g |
| Кабель ұзындығы (негізгі коммерциялық деректер) | 1 m |
| Қорғаныс (стандарттар мен ережелер) | Tinned copper braided shield |
| Кабель түрі (стандарттар мен ережелер) | Ethernet hybrid |
| Әлсіреу (стандарттар мен ережелер) | 6 dB (at 4 МHz) |
| Сым түстері (стандарттар мен ережелер) | White/orange, orange, white/green, green, white, blue, brown, black |
| Жеделдету (стандарттар мен ережелер) | 3 m/s² |
| Кабель салмағы (Стандарттар мен ережелер) | 87 kg/km |
| Ластану дәрежесі (қоршаған орта жағдайлары) | 2 |
| Галогенсіз (стандарттар мен ережелер) | according to IEC 60754 |
| Лауазым саны (қоршаған орта жағдайлары) | 8 |
| UL AWM стилі (стандарттар мен ережелер) | 20963 (80°C/30 V) |
| Жалпы өзгеріс (стандарттар мен ережелер) | 1 star quad and 4 wires with 2 fillers |
| Сигнал түрі/санаты (қоршаған орта жағдайлары) | Ethernet hybrid CAT5 (IEC 11801), 100 Mbps |
| Енгізу/шығару циклдары (Жалпы деректер) | ≥ 100 |
| Толқындық кедергі (стандарттар мен ережелер) | 100 Ω ±15 Ω (4 MHz ... 100 MHz) |
| AWG сигнал желісі (стандарттар мен ережелер) | 26 |
| Кабель құрылымы (стандарттар мен ережелер) | 1x4xAWG26+1x4xAWG20 |
| Цикл кедергісі (стандарттар мен ережелер) | ≤ 280.00 Ω/km (Data) |
| 40°C температурадағы номиналды ток (қоршаған орта жағдайлары) | 6 A (Power) |
| Жолды кесіп өту (стандарттар мен ережелер) | 4.5 m |
| Өту жылдамдығы (стандарттар мен ережелер) | 3 m/s |
| AWG қуат көзі (стандарттар мен ережелер) | 20 |
| Жалынға төзімділік (стандарттар мен ережелер) | in acc. with UL 1581, section 1061 |
| Басқа қарсылық (Стандарттар мен ережелер) | Low adhesion |
| Мұнайға төзімділік (стандарттар мен ережелер) | according to IEC 60811-2-1 |
| Қоршаған орта температурасы (жұмыс) (Жалпы деректер) | -25 °C ... 90 °C |
| Өткізгіш материалы (стандарттар мен ережелер) | Bare Cu litz wires |
| Қалқанның әлсіреуі (стандарттар мен ережелер) | ≥ 80 dB (30 MHz ... 125 MHz) |
| Арнайы мүліктер (Стандарттар мен ережелер) | Free of substances which would hinder coating with paint or varnish |
| Жұмыс сыйымдылығы (стандарттар мен ережелер) | nom. 50 nF (per kilometer) |
| Сигнал түрі/санаты (стандарттар мен ережелер) | Ethernet hybrid CAT5 (IEC 11801), 100 Mbps |
| Созылу беріктігі бойынша GRP (стандарттар мен ережелер) | 70 N (in accordance with DIN EN 50565-1 for flexible installation) |
| Оқшаулау кедергісі (Стандарттар мен ережелер) | ≥ 5 GΩ*km |
| Дифференциалды кедергі (стандарттар мен ережелер) | 100 Ω ±5 % (at 100 MHz) |
| Сыртқы қабық, түсі (стандарттар мен ережелер) | black RAL 9005 |
| Номиналды кернеу, кабель (Стандарттар мен ережелер) | ≤ 50 V (Peak value, not for high-power applications) |
| Сыртқы қабық, материал (стандарттар мен ережелер) | PUR |
| Сынақ кернеуі Өзек/Өзек (Стандарттар мен ережелер) | 1500 V (50 Hz, 1 min.) |
| Өткізгіштің көлденең қимасы (стандарттар мен ережелер) | 4x 0.15 mm² (Data) |
| Оптикалық қалқан жабыны (Стандарттар мен ережелер) | 85 % |
| Иілу циклдарының саны (стандарттар мен ережелер) | 2000000 |
| Сынақ кернеуі Өзек/Қалқан (Стандарттар мен ережелер) | 1500 V (50 Hz, 1 min.) |
| Кабель түрі (қысқартылған атауы) (Стандарттар мен ережелер) | 94H |
| Сыртқы кабель диаметрі D (Стандарттар мен ережелер) | 7.6 mm ±0.2 mm |
| Орындар саны (түйреуіш қосқышының үлгісі) (Жалпы деректер) | 8 (4+4) |
| Материалдық өткізгіш оқшаулағышы (стандарттар мен ережелер) | PP (Data) |
| Қоршаған орта температурасы (жұмыс істеу) (Стандарттар мен ережелер) | -40 °C ... 90 °C (cable, fixed installation) |
| Өткізгіш құрылымының сигнал желісі (стандарттар мен ережелер) | 19x 0.10 mm |
| Оқшаулауды қоса алғанда, өзек диаметрі (Стандарттар мен ережелер) | 1.05 mm (Data) |
| Өткізгіш құрылымы, кернеумен жабдықтау (стандарттар мен ережелер) | 19x 0.20 mm |
| UL 94 стандартына сәйкес тұтанғыштық рейтингі (Сипаттамалар 1-тарау) | V0 |
| Айқас әңгіменің соңына жақын әлсіреуі (NEXT) (Стандарттар мен ережелер) | 56.3 dB (at 4 МHz) |
| Минималды иілу радиусы, бекітілген орнату (Стандарттар мен ережелер) | 5 x D |
| Минималды иілу радиусы, икемді орнату (Стандарттар мен ережелер) | 10 x D |
| Минималды иілу радиусы, сүйреу тізбегін қолдану (Стандарттар мен ережелер) | 10 x D |
