VS-FSDBPS-OE-93K-LI/1,0

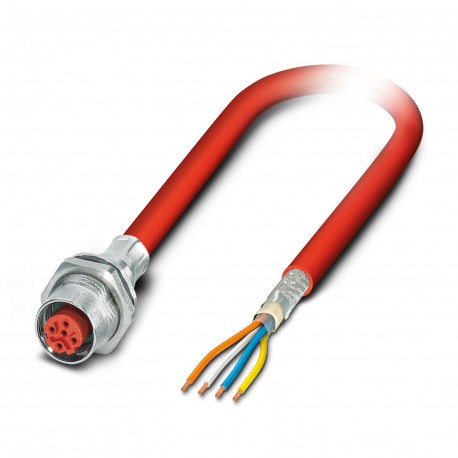

VS-FSDBPS-OE-93K-LI/1,0 1419155 PHOENIX CONTACT Bus system cable
$0.00USD
3379 қолжетімді
Негізгі сипаттамалар
:• WARNING: Commission properly functioning products only. The products must be regularly inspected for damage. Decommission defective products immediately. Replace damaged products. Repairs are not possible.
Кодтау:D
Жалпы:Contact connection method: Crimp connection
Қорғалған:yes
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| • WARNING: Commission properly functioning products only. The products must be regularly inspected for damage. Decommission defective products immediately. Replace damaged products. Repairs are not possible. | |
| Кодтау | D |
| Жалпы | Contact connection method: Crimp connection |
| Қорғалған | yes |
| Автобус жүйесі | PROFINET |
| Кабель түрі | Sercos III [93K] |
| Бас дизайны | Socket |
| Қауіпсіздік туралы ескертпе | WARNING: The connectors may not be plugged in or disconnected under load. Ignoring the warning or improper use may damage persons and/or property. |
| Сенсор түрі | PROFINET |
| Тақырып түрі | M12 |
| Кабель ұзындығы | 1 m |
| Кабель салмағы | 68 kg/km |
| Өнім түрі | Data cable preassembled |
| UL AWM стилі | 21694 (60 °C / 600 V) |
| Жалпы бұрылыс | Star quad |
| Тығыздағыш материалы | FKM |
| Сигналдың жұмыс уақыты | 5.3 ns/m |
| Толқындық кедергі | 100 Ω ±15 Ω (at 100 MHz) |
| AWG сигнал желісі | 22 |
| Мақаланы қайта қарау | 10 |
| Жалынға төзімділік | according to UL 1685 (CSA FT 4) |
| Бас жіп түрі | M12 |
| Басқа қарсылық | UV resistant (according to UL 1581, Section 1200) |
| Қосылу әдісі | Cable connection |
| Бас кабель шығысы | straight |
| Бас бекіту түрі | SPEEDCON |
| Майға төзімділік | Resistant to oil to a limited extent |
| Қатайту моменті | 2 Nm ... 3 Nm (Installation-side) |
| Өткізгіш материалы | Tin-plated Cu litz wires |
| Байланысқа төзімділік | ≤ 3 mΩ |
| Номиналды ток IN | 4 A (Plug/socket in accordance with IEC 61076-2-101, cable technical data is to be observed) |
| Номиналды кернеу БҰ | 250 V |
| Бір сым, түрлі-түсті | white, yellow, blue, orange |
| Өткізгіш құрылымы | 1x4xAWG22/7, SF/TQ |
| Муфта кедергісі | ≤ 20.00 mΩ/m (at 10 Hz) |
| Ластану дәрежесі | 3 |
| Өлшемдік сурет | |
| Лауазым саны | 4 |
| Номиналды кернеу | 2.5 kV |
| Тарату ортасы | Copper |
| Қорғау дәрежесі | IP65/IP67 |
| Кабель розеткаларының саны | 1 |
| Асқын кернеу санаты | II |
| Сигнал түрі/санаты | PROFINET CAT5 (IEC 11801:2002), 100 Mbps |
| Стандартты белгілеу | M12 connector |
| Оқшаулауға төзімділік | ≥ 100 MΩ |
| Сыртқы қабық, түсі | signal red RAL 3020 |
| Номиналды кернеу, кабель | 600 V |
| Сыртқы қабық, материал | PVC |
| Сынақ кернеуі Өзек/Өзек | 2000 V (50 Hz, 1 min.) |
| Жұптық қорғаныс түрі | Aluminum-lined polyester foil |
| Өткізгіштің көлденең қимасы | 4x 0.34 mm² |
| Байланыс қосылымының түрі | Socket |
| Сыртқы кабель диаметрі | 6.50 mm ±0.2 mm |
| Қалыңдығы, сыртқы қабығы | approx. 0.90 mm |
| Тасымалдаушы материалмен байланыс | PA 6.6 |
| Байланыс бетінің материалы | Ni/Au |
| Материалдық сым оқшаулағышы | PE |
| Стандарттар/техникалық сипаттамалар | IEC 61076-2-101 |
| Сынақ кернеуі Core/Shield | 2000.00 V (50 Hz, 1 min.) |
| Өткізгіштің максималды кедергісі | ≤ 120 Ω/km |
| Енгізу/шығару циклдары | ≥ 100 |
| Бұрандалы қосылымға арналған материал | Brass, nickel-plated |
| Сым диаметрі, оқшаулағышымен бірге | approx. 1.55 mm |
| Қоршаған орта температурасы (жұмыс) | -40 °C ... 70 °C (cable, fixed installation) |
| Өткізгіш құрылымының сигнал желісі | 7x 0.25 mm |
| Қоршаған орта температурасы (орнату) | -20 °C ... 60 °C |
| UL 94 стандарты бойынша тұтанғыштық рейтингі | V0 |
| Беріліс сипаттамалары (санат) | CAT5 |
| Минималды иілу радиусы, бекітілген орнату | 3 x D |
| Ең кіші иілу радиусы, бекітілген орнату | 20 mm |
| Минималды иілу радиусы, икемді орнату | 7 x D |
| Ең кіші иілу радиусы, жылжымалы орнату | 46 mm |
Өнім сипаттамасы
Conect. plug. to be apar. wall poster., PROFINET CAT5 (100 MBit/s) CAT5 (100 MBit/s), 4-pole, halogen-free PVC, green RAL 6018, shielded, Built-in mounting female, straight, M12-SPEEDCON, encoding: D,
