VAL-SEC-T2-3C-440-FM

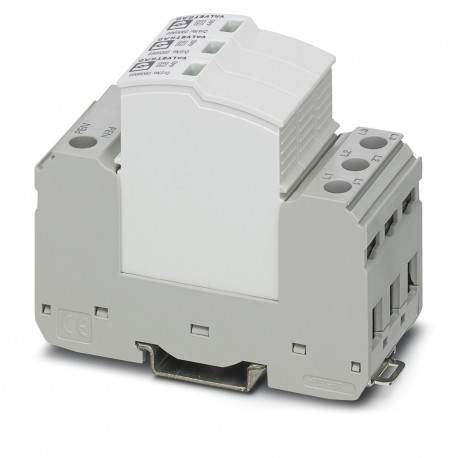

VAL-SEC-T2-3C-440-FM 2909968 PHOENIX CONTACT Type 2 surge arrester
$0.00USD
3242 қолжетімді
Негізгі сипаттамалар
:T2
Ескерту:Usable in all low-voltage systems between L-N or L-PEN.Only usable in IT Systems between L-PE, if the exposed-conductive-parts (bodies) of the equipment of the low-voltage installation is connected to the earthing arrangement of the transformer substation. (interconnected earthing arrangement of the HV-transformer substation with the bodies of the LV-installation. RE= RAaccordance to IEC 60364-4-442 / VDE 0100-442 Fig. 44D / Example a)
Түрі:DIN rail module, two-section, divisible
Тереңдік:74.5 mm (incl. DIN rail 7.5 mm)
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| T2 | |
| Ескерту | Usable in all low-voltage systems between L-N or L-PEN.Only usable in IT Systems between L-PE, if the exposed-conductive-parts (bodies) of the equipment of the low-voltage installation is connected to the earthing arrangement of the transformer substation. (interconnected earthing arrangement of the HV-transformer substation with the bodies of the LV-installation. RE= RAaccordance to IEC 60364-4-442 / VDE 0100-442 Fig. 44D / Example a) |
| Түрі | DIN rail module, two-section, divisible |
| Тереңдік | 74.5 mm (incl. DIN rail 7.5 mm) |
| Ені | 37.3 mm |
| Биіктігі | 97.9 mm |
| EN түрі | T2 |
| Биіктік | ≤ 2000 m (amsl) |
| Өнім түрі | Surge arrester |
| Бұрандалы бұранда | M5 |
| Орнату түрі | DIN rail: 35 mm |
| Материалдық топ | I |
| Өнім тобы | SEC Family |
| Қосылым атауы | Remote fault indicator contact |
| Мақаланы қайта қарау | 03 |
| Көлденең бұрыш | 2 Div. |
| Корпус материалы | PA 6.6-FR 20 % GF |
| Ластану дәрежесі | 2 |
| Жауап беру уақыты tA | ≤ 25 ns |
| Кесу ұзындығы | 16 mm |
| Қосылу әдісі | Screw connection |
| Жұмыс тогы | 5 mA AC ... 1 A AC |
| Жұмыс кернеуі | 5 V AC ... 250 V AC |
| Шок (операция) | 30g (Half-sine / 11 ms / 3x ±X, ±Y, ±Z) |
| Қатайту моменті | 4.5 Nm |
| Қорғаныс режимі | L-PEN |
| Номиналды кернеу БҰ | 400/690 V AC (TN-C) |
| Ауыстыру функциясы | Changeover contact |
| UT-дағы TOV мінез-құлқы | 581 V AC (5 s / withstand mode) |
| Өлшемдік сурет | |
| Іс-әрекет бағыты | 3L-N/PE |
| Оқшаулағыш материал | PA6.6-FR 20% GF |
| Лауазым саны | 3 |
| Color (Base element) | gray (RAL 7042) |
| Қорғау дәрежесі | IP20 |
| Номиналды жиілік fN | 50 Hz (60 Hz) |
| Асқын кернеу санаты | III |
| Материалдың CTI мәні | 600 |
| Номиналды жүктеме тогы IL | 40 A (Biconnect M4 fork-type cable lug 6 mm²) |
| Қалдық кернеу уретралары | ≤ 1.9 kV (at In) |
| Діріл (жұмыс) | 5g (10 ... 500 Hz / 2.5 h / X, Y, Z) |
| Color (Male connector) | light gray (RAL 7035) |
| IEC қуат көзі жүйесі | TN-C |
| IEC сынақ жіктемесі | II |
| Стандарттар/техникалық сипаттамалар | IEC 61643-11 |
| AWG өткізгішінің көлденең қимасы | 12 ... 4 |
| Кернеуден қорғау деңгейі жоғары | ≤ 1.9 kV |
| Күту режиміндегі қуат тұтынуы бар компьютер | ≤ 540 mVA |
| Өткізгіштің көлденең қимасы қатты | 2.5 mm² ... 25 mm² |
| Максималды үздіксіз кернеу UC | 440 V AC |
| Кернеуден қорғау ақаулығы туралы хабарлама | Optical, remote indicator contact |
| Қоршаған орта температурасы (жұмыс) | -40 °C ... 80 °C |
| Өткізгіштің көлденең қимасы икемді | 2.5 mm² ... 16 mm² |
| Рұқсат етілген ылғалдылық (жұмыс) | 5 % ... 95 % |
| Қысқа тұйықталу тогының рейтингі ISCCR | 25 kA (for a backup fuse of up to 315 A gG) |
| Тармақ сымдары бар максималды резервтік сақтандырғыш | 315 A (gG) |
| UL 94 стандарты бойынша тұтанғыштық рейтингі | V-0 |
| Номиналды разряд тогы In(8/20) мкс | 20 kA |
| Қоршаған орта температурасы (сақтау/тасымалдау) | -40 °C ... 80 °C |
| Максималды разряд тогы Imax(8/20) мкс | 40 kA |
| V-типті өткізгіш сымдары бар максималды резервтік сақтандырғыш | 40 A (gG / Biconnect M4 fork-type cable lug, 6 mm²) |
Өнім сипаттамасы
Plug-in surge arrester according to type 2/class II, for three-phase power supply networks with PE and N routing combined in one conductor (4-conductor system: L1, L2, L3, PEN), with remote indication
Негізгі ерекшеліктер
- Өнеркәсіптік деңгейдегі сапа
- RoHS талаптарына сәйкес
- CE сертификатталған
- 1 жыл кепілдік
Өнім құжаттары
Техникалық сипаттама
Техникалық сипаттамалар және өнімділік деректері
Пайдаланушы нұсқаулығы
Орнату және пайдалану нұсқаулығы
