VAL-MS 580/3+0

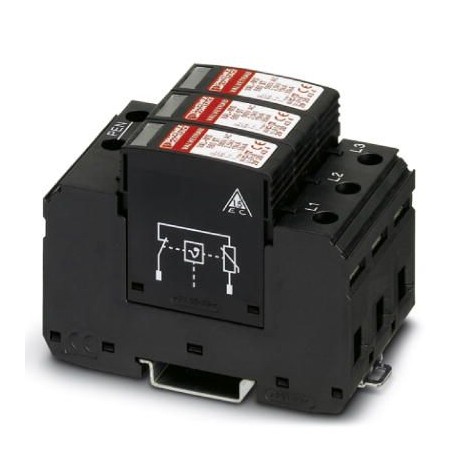

VAL-MS 580/3+0 2920450 PHOENIX CONTACT Type 2 surge arrester
$0.00USD
4633 қолжетімді
Негізгі сипаттамалар
GTIN:4046356163675
Тапсырыс кілті:2920450
Каталог беті:Page 41 (C-6-2015)
Қаптау блогы:1 pc
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| GTIN | 4046356163675 |
| Тапсырыс кілті | 2920450 |
| Каталог беті | Page 41 (C-6-2015) |
| Қаптау блогы | 1 pc |
| Ескерту (Жалпы) | Usable in all low-voltage systems between L-N or L-PEN.Only usable in IT Systems between L-PE, if the exposed-conductive-parts (bodies) of the equipment of the low-voltage installation is connected to the earthing arrangement of the transformer substation. (interconnected earthing arrangement of the HV-transformer substation with the bodies of the LV-installation. RE= RAaccordance to IEC 60364-4-442 / VDE 0100-442 Fig. 44D / Example a) |
| Шыққан елі | DE (Germany) |
| (Қосылым деректері) | L-G |
| Арнайы тариф нөмірі | 85363030 |
| (Қоршаған орта жағдайлары) | PBT |
| (Қорғаныш тізбегі) | 4.5 Nm (25 mm² ... 35 mm²) |
| (UL қосылым деректері) | EN 61643-11 2012 |
| Биіктік (өлшемдер) | ≤ 2000 m (amsl (above mean sea level)) |
| Түрі (қоршаған орта жағдайлары) | DIN rail module, two-section, divisible |
| (Қосымша сипаттамалар) | 762 V AC (120 min / withstand mode) |
| Түс (қоршаған орта жағдайлары) | jet black RAL 9005 |
| SPD түрі (қосылым деректері) | 4CA |
| Тереңдік (негізгі коммерциялық деректер) | 65.7 mm (incl. DIN rail 7.5 mm) |
| Ені (негізгі коммерциялық деректер) | 53.4 mm |
| (Стандарттар мен ережелер) | No hazardous substances above threshold values |
| EN түрі (Қоршаған орта жағдайлары) | T2 |
| Биіктігі (негізгі коммерциялық деректер) | 89.8 mm |
| Ном. кернеу (Қосылым деректері) | 400/690 V AC |
| Соққы (жұмыс) (өлшемдері) | 25g (Half-sine / 11 ms / 3x ±X, ±Y, ±Z) |
| Қорғаныс дәрежесі (өлшемдері) | IP20 (only when all terminal points are used) |
| Бұрандалы бұранда (қорғаныс тізбегі) | M5 |
| Орнату түрі (қоршаған орта жағдайлары) | DIN rail: 35 mm |
| Діріл (жұмыс) (өлшемдері) | 5g (10 ... 500 Hz / 2.5 h / X, Y, Z) |
| Номиналды жиілік (Қосылым деректері) | 50/60 Hz |
| Қорғау режимі (Қосылым деректері) | L-L |
| Бір дана салмағы (қаптаманы қоспағанда) | 398.200 g |
| Қоршау материалы (қоршаған орта жағдайлары) | PA 6.6 |
| Араластыру ұзындығы (қорғаныс тізбегі) | 16 mm |
| Қатайту моменті (UL сипаттамалары) | 30 lbf-in. |
| Қытай RoHS (стандарттар мен ережелер) | Environmentally friendly use period: unlimited = EFUP-e |
| Қосу әдісі (қорғаныс тізбегі) | Fork-type cable lug |
| Көлденең қадам (негізгі коммерциялық деректер) | 3 Div. |
| Қатайту моменті (қорғаныс тізбегі) | 3 Nm (1,5 mm² ... 16 mm²) |
| Қорғаныс режимі (қоршаған орта жағдайлары) | L-PE |
| Ластану дәрежесі (қоршаған орта жағдайлары) | 2 |
| Лауазым саны (қоршаған орта жағдайлары) | 3 |
| Жауап беру уақыты tA (Қосымша сипаттамалар) | ≤ 25 ns |
| Стандарттар/ережелер (UL қосылым деректері) | IEC 61643-11 2011 |
| Қуат тарату жүйесі (Қосылым деректері) | Delta |
| Қоршаған орта температурасы (жұмыс) (өлшемдері) | -40 °C ... 80 °C |
| IEC қуат көзі жүйесі (қоршаған орта жағдайлары) | TN-C |
| IEC сынақ жіктемесі (қоршаған орта жағдайлары) | II |
| Номиналды кернеу БҰ (Қосымша сипаттамалар) | 400/690 V AC (TN-C) |
| UT кезіндегі TOV мінез-құлқы (қосымша сипаттамалар) | 690 V AC (5 s / withstand mode) |
| Рұқсат етілген ылғалдылық (жұмыс) (өлшемдері) | 5 % ... 95 % |
| Номиналды жиілік fN (Қосымша сипаттамалар) | 50 Hz (60 Hz) |
| Қалдық ток IPE (Қосымша сипаттамалар) | ≤ 0.75 mA |
| Өткізгіштің көлденең қимасы AWG (UL сипаттамалары) | 10 ... 2 |
| Номиналды жүктеме тогы IL (Қосымша сипаттамалар) | 80 A |
| Қалдық кернеудің ультрадыбыстық көрсеткіштері (қосымша сипаттамалар) | ≤ 2.5 kV (at In) |
| AWG (қорғаныс тізбегі) өткізгішінің көлденең қимасы | 15 ... 2 |
| Өткізгіштің көлденең қимасы (қорғаныс тізбегі) | 1.5 mm² ... 35 mm² |
| Номиналды разряд тогы In(LG) (Қосылым деректері) | 10 kA |
| Номиналды разряд тогы In(LL) (Қосылым деректері) | 10 kA |
| Кернеуден қорғау ақаулығы туралы хабарлама (қоршаған орта жағдайлары) | optical |
| Қоршаған орта температурасы (сақтау/тасымалдау) (Өлшемдері) | -40 °C ... 80 °C |
| Өткізгіштің көлденең қимасы икемді (қорғаныс тізбегі) | 1.5 mm² ... 16 mm² |
| Өлшенген шекті кернеу MLV (LG) (Қосылым деректері) | 2310 V |
| Өлшенген шекті кернеу MLV (LL) (Қосылым деректері) | 4270 V |
| Кернеуден қорғау деңгейі жоғары (қосымша сипаттамалар) | ≤ 2.5 kV |
| Күту режиміндегі қуат тұтынуы (Қосымша сипаттамалар) | ≤ 450 mVA |
| Максималды үздіксіз кернеу UC (Қосымша сипаттамалар) | 580 V AC |
| UL 94 (қоршаған орта жағдайлары) бойынша тұтанғыштық рейтингі | V-0 |
| Қысқа тұйықталу тогының рейтингі ISCCR (Қосымша сипаттамалар) | 25 kA |
| Ток өткізетін және жерге қосылған бөліктер арасындағы қашықтық (қоршаған орта жағдайлары) | 5 mm |
| Тармақталған сымдары бар максималды резервтік сақтандырғыш (Қосымша сипаттамалар) | 125 A (gG) |
| Номиналды разряд тогы In(8/20) мкс (Қосымша сипаттамалар) | 15 kA |
| Ең жоғары үздіксіз жұмыс кернеуі MCOV (LG) (Қосылым деректері) | 580 V AC |
| Ең жоғары үздіксіз жұмыс кернеуі MCOV (LL) (Қосылым деректері) | 1160 V AC |
| Максималды разряд тогы Imax(8/20) мкс (Қосымша сипаттамалар) | 30 kA |
| V-типті өткізгіш сымдары бар максималды резервтік сақтандырғыш (Қосымша сипаттамалар) | 80 A (gG) |
Өнім сипаттамасы
Surge arrester for 4-conductor power supply systems (L1, L2, L3, PEN), consisting of base element and plug-in protections, for installation in NS 35.
