VAL-MS 230IT/3+1-FM

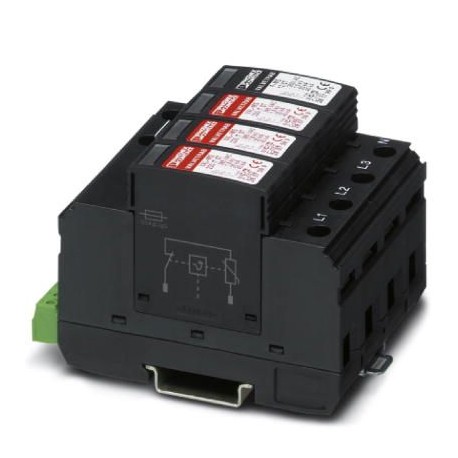

VAL-MS 230IT/3+1-FM 2858551 PHOENIX CONTACT Type 2 surge arrester
$0.00USD
3262 қолжетімді
Негізгі сипаттамалар
GTIN:4046356099158
Ескерту:Made to Order (non-returnable)
Тапсырыс кілті:2858551
(Жалпы):440 V AC (120 min / withstand mode)
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| GTIN | 4046356099158 |
| Ескерту | Made to Order (non-returnable) |
| Тапсырыс кілті | 2858551 |
| (Жалпы) | 440 V AC (120 min / withstand mode) |
| Қаптау блогы | 1 pc |
| Шыққан елі | DE (Germany) |
| (Қосылым деректері) | EN 61643-11 2012 |
| Арнайы тариф нөмірі | 85363010 |
| (Қоршаған орта жағдайлары) | PBT |
| (Қорғаныш тізбегі) | 1 A DC |
| Биіктік (өлшемдер) | ≤ 2000 m (amsl (above mean sea level)) |
| Түрі (қоршаған орта жағдайлары) | DIN rail module, two-section, divisible |
| Түс (қоршаған орта жағдайлары) | jet black RAL 9005 |
| Тереңдік (негізгі коммерциялық деректер) | 65.7 mm (incl. DIN rail 7.5 mm) |
| Ені (негізгі коммерциялық деректер) | 71 mm |
| EN түрі (Қоршаған орта жағдайлары) | T2 |
| Биіктігі (негізгі коммерциялық деректер) | 98.7 mm |
| Номиналды кернеу БҰҰ (Жалпы) | 240/415 V AC (TN-S) |
| (Индикатор/қашықтан сигнал беру) | 4.5 Nm (25 mm² ... 35 mm²) |
| Номиналды жиілік fN (Жалпы) | 50 Hz (60 Hz) |
| Қалдық ток IPE (жалпы) | ≤ 5 µA |
| Соққы (жұмыс) (өлшемдері) | 25g (Half-sine / 11 ms / 3x ±X, ±Y, ±Z) |
| Номиналды жүктеме тогы IL (Жалпы) | 80 A |
| Жауап беру уақыты tA(LN) (Жалпы) | ≤ 25 ns |
| Жауап беру уақыты tA(L-PE) (Жалпы) | ≤ 100 ns |
| Жауап беру уақыты tA(N-PE) (Жалпы) | ≤ 100 ns |
| Қорғаныс дәрежесі (өлшемдері) | IP20 (only when all terminal points are used) |
| Бұрандалы бұранда (қорғаныс тізбегі) | M2 |
| UT(LN) кезіндегі TOV мінез-құлқы (жалпы) | 415 V AC (5 s / withstand mode) |
| Орнату түрі (қоршаған орта жағдайлары) | DIN rail: 35 mm |
| UT(N-PE) кезіндегі TOV мінез-құлқы (жалпы) | 1200 V AC (200 ms / withstand mode) |
| Діріл (жұмыс) (өлшемдері) | 5g (10 ... 500 Hz / 2.5 h / X, Y, Z) |
| Қалдық кернеу Ures (LN) (жалпы) | ≤ 2 kV (at In) |
| Бір дана салмағы (қаптаманы қоспағанда) | 398.360 g |
| Қоршау материалы (қоршаған орта жағдайлары) | PA 6.6 |
| Қалдық кернеу Ures (L-PE) (Жалпы) | ≤ 2.2 kV (at In) |
| Қалдық кернеу Ures (N-PE) (Жалпы) | ≤ 0.4 kV (at In) |
| Араластыру ұзындығы (қорғаныс тізбегі) | 7 mm |
| Қосу әдісі (қорғаныс тізбегі) | Plug-in/screw connection via COMBICON |
| Көлденең қадам (негізгі коммерциялық деректер) | 4 Div. |
| Жұмыс тогы (қорғаныс тізбегі) | 5 mA AC ... 750 mA AC |
| Жұмыс кернеуі (қорғаныс тізбегі) | 5 V AC ... 250 V AC |
| Күту режиміндегі қуат тұтынуы ДК (жалпы) | ≤ 525 mVA |
| Қатайту моменті (қорғаныс тізбегі) | 0.25 Nm |
| Қорғаныс режимі (қоршаған орта жағдайлары) | L-N |
| Стандарттар/ережелер (Қосылым деректері) | IEC 61643-11 2011 |
| Коммутация функциясы (қорғаныс тізбегі) | PDT contact |
| Ластану дәрежесі (қоршаған орта жағдайлары) | 2 |
| Лауазым саны (қоршаған орта жағдайлары) | 4 |
| Бұрандалы бұранда (индикатор/қашықтан сигнал беру) | M5 |
| Кернеуден қорғау деңгейі жоғары (LN) (жалпы) | ≤ 2 kV |
| Кернеуден қорғау деңгейі жоғары (L-PE) (Жалпы) | ≤ 2.2 kV |
| Кернеуден қорғау деңгейі жоғары (N-PE) (Жалпы) | ≤ 1.5 kV |
| Қоршаған орта температурасы (жұмыс) (өлшемдері) | -40 °C ... 80 °C |
| IEC қуат көзі жүйесі (қоршаған орта жағдайлары) | TN-S |
| IEC сынақ жіктемесі (қоршаған орта жағдайлары) | II |
| Қысқа тұйықталу тогының рейтингі ISCCR (Жалпы) | 25 kA |
| Тармақ сымдары бар максималды резервтік сақтандырғыш (Жалпы) | 125 A (gG) |
| Максималды үздіксіз кернеу UC(N-PE) (Жалпы) | 260 V AC |
| Рұқсат етілген ылғалдылық (жұмыс) (өлшемдері) | 5 % ... 95 % |
| Ажырату ұзындығы (индикатор/қашықтан сигнал беру) | 16 mm |
| Қосылу әдісі (индикатор/қашықтан сигнал беру) | Fork-type cable lug |
| Қатайту моменті (индикатор/қашықтан сигнал беру) | 3 Nm (1,5 mm² ... 16 mm²) |
| AWG (қорғаныс тізбегі) өткізгішінің көлденең қимасы | 28 ... 16 |
| Номиналды разряд тогы In(8/20) мкс (жалпы) | 20 kA |
| Өткізгіштің көлденең қимасы (қорғаныс тізбегі) | 0.14 mm² ... 1.5 mm² |
| Максималды разряд тогы Imax(8/20) мкс (Жалпы) | 40 kA |
| Ағымдағы үзіліс рейтингін қадағалаңыз Ifi(N-PE) (Жалпы) | 100 A (260 V) |
| Кернеуден қорғау ақаулығы туралы хабарлама (қоршаған орта жағдайлары) | Optical, remote indicator contact |
| Қоршаған орта температурасы (сақтау/тасымалдау) (Өлшемдері) | -40 °C ... 80 °C |
| Өткізгіштің көлденең қимасы икемді (қорғаныс тізбегі) | 0.14 mm² ... 1.5 mm² |
| V-типті өткізгіш сымдары бар максималды резервтік сақтандырғыш (Жалпы) | 80 A (gG) |
| Ең жоғары үздіксіз жұмыс кернеуі UC(LN) (Жалпы) | 385 V AC |
| Ең жоғары үздіксіз жұмыс кернеуі UC(L-PE) (Жалпы) | 385 V AC |
| Өткізгіштің көлденең қимасы AWG (Индикатор/қашықтықтан сигнал беру) | 15 ... 2 |
| Өткізгіштің көлденең қимасы (Индикатор/қашықтықтан сигнал беру) | 1.5 mm² ... 35 mm² |
| UL 94 (қоршаған орта жағдайлары) бойынша тұтанғыштық рейтингі | V-0 |
| Өткізгіштің көлденең қимасы икемді (индикатор/қашықтан сигнал беру) | 1.5 mm² ... 16 mm² |
Өнім сипаттамасы
Surge arrester consisting of base element and plug-in protections, for installation on NS 35/7.5, execution: 230 V AC IP system, 3 + 1 circuit.
Негізгі ерекшеліктер
- Өнеркәсіптік деңгейдегі сапа
- RoHS талаптарына сәйкес
- CE сертификатталған
- 1 жыл кепілдік
