VAL-MS 1000DC-PV-ST/4

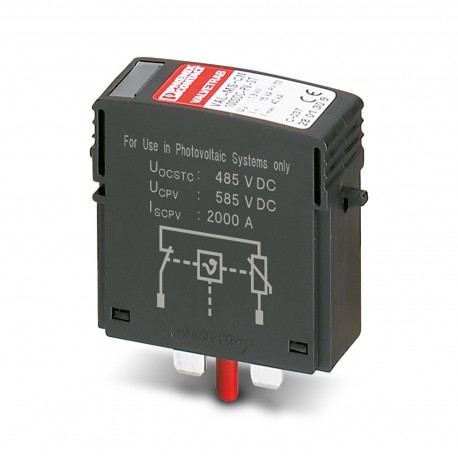

VAL-MS 1000DC-PV-ST/4 1019121 PHOENIX CONTACT Type 2 surge protection plug
$0.00USD
3237 қолжетімді
Негізгі сипаттамалар
GTIN:4055626504889
Ескерту:Made to Order (non-returnable)
Тапсырыс кілті:1019121
(Жалпы):≤ 2.5 kV (at 40 kA)
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| GTIN | 4055626504889 |
| Ескерту | Made to Order (non-returnable) |
| Тапсырыс кілті | 1019121 |
| (Жалпы) | ≤ 2.5 kV (at 40 kA) |
| Қаптау блогы | 4 pc |
| Шыққан елі | DE (Germany) |
| Арнайы тариф нөмірі | 85363010 |
| (Қоршаған орта жағдайлары) | PV T2 |
| Биіктік (өлшемдер) | ≤ 2000 m (amsl (above mean sea level)) |
| Ең аз тапсырыс саны | 4 pc |
| Түрі (қоршаған орта жағдайлары) | Male |
| Түс (қоршаған орта жағдайлары) | jet black RAL 9005 |
| Жауап беру уақыты tA (Жалпы) | ≤ 25 ns |
| Тереңдік (негізгі коммерциялық деректер) | 55.3 mm |
| Ені (негізгі коммерциялық деректер) | 17.5 mm |
| EN түрі (Қоршаған орта жағдайлары) | T2 |
| Биіктігі (негізгі коммерциялық деректер) | 52.4 mm |
| Соққы (жұмыс) (өлшемдері) | 60g (Half-sine / 11 ms / 3x ±X, ±Y, ±Z) |
| Қалдық кернеудің ультрадыбыстық көрсеткіштері (жалпы) | ≤ 1.9 kV (at In) |
| Қорғаныс дәрежесі (өлшемдері) | IP20 |
| Діріл (жұмыс) (өлшемдері) | 7.5g (5-500 Hz/2.5 h/XYZ) |
| Оқшаулау кедергісі Riso (жалпы) | > 5 GΩ (at 500 V DC) |
| Бір дана салмағы (қаптаманы қоспағанда) | 51.200 g |
| Қоршау материалы (қоршаған орта жағдайлары) | PA 6.6-FR |
| Кернеуден қорғау деңгейі жоғары (Жалпы) | ≤ 1.9 kV |
| Көлденең қадам (негізгі коммерциялық деректер) | 1 Div. |
| Күту режиміндегі қуат тұтынуы ДК (жалпы) | ≤ 25 mVA |
| Ластану дәрежесі (қоршаған орта жағдайлары) | 2 |
| SPD істен шығу мінез-құлқы (қоршаған орта жағдайлары) | OCM (Open-circuit mode) |
| Стандарттар/ережелер (UL сипаттамалары) | EN 50539-11 2013 |
| Үздіксіз жұмыс тогы ICPV (жалпы) | < 20 µA |
| Қоршаған орта температурасы (жұмыс) (өлшемдері) | -40 °C ... 80 °C |
| IEC сынақ жіктемесі (қоршаған орта жағдайлары) | PV II |
| Қысқа тұйықталу тогының рейтингі ISCPV (Жалпы) | 1000 A |
| Рұқсат етілген ылғалдылық (жұмыс) (өлшемдері) | 5 % ... 95 % |
| Номиналды разряд тогы (8/20) мкс (Жалпы) | 15 kA |
| Максималды разряд тогы Imax(8/20) мкс (Жалпы) | 40 kA |
| SPD түрі (қорғаныс тізбегі тұрақты ток кернеуі жағында (ТТ)) | 4CA |
| UCPV (жалпы) ең жоғары үздіксіз жұмыс кернеуі | 585 V DC |
| Кернеуден қорғау ақаулығы туралы хабарлама (қоршаған орта жағдайлары) | optical |
| Қоршаған орта температурасы (сақтау/тасымалдау) (Өлшемдері) | -40 °C ... 80 °C |
| Номиналды кернеу (Қорғаныс тізбегі тұрақты ток кернеуі жағында (ТТ)) | 970 V DC |
| UL 94 (қоршаған орта жағдайлары) бойынша тұтанғыштық рейтингі | V-0 |
| Қорғаныс режимі (Тұрақты ток кернеуі жағындағы қорғаныс тізбегі (ТТ)) | (L+) - G |
| Қуатты тарату жүйесі (Тұрақты ток кернеуі жағындағы қорғаныс тізбегі (ТТ)) | Single phase |
| Номиналды разряд тогы In(L+) - G (Қорғаныс тізбегінің тұрақты ток кернеуі жағы (ТТ)) | 10 kA |
| Өлшенген шекті кернеу MLV (L+) - G (Қорғаныс тізбегі тұрақты ток кернеуі жағы (ТТ)) | 1980 V |
| Ең жоғары үздіксіз жұмыс кернеуі MCOV (L+) - G (Қорғаныс тізбегі тұрақты ток кернеуі жағы (ТТ)) | 1170 V DC |
Өнім сипаттамасы
Replacement plug-in protection for PV arrester combinations from the VAL-MS 1000DC-PV product line-...
