USGA1031

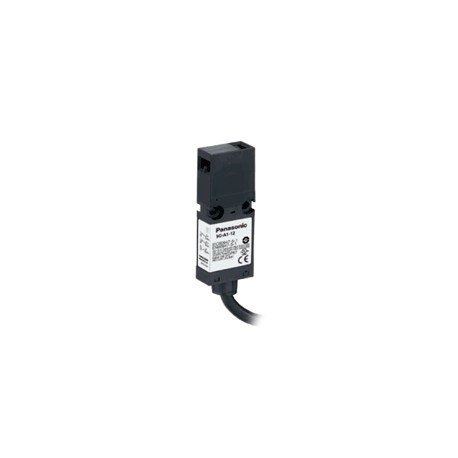

USGA1031 SG-A1-03-1 PANASONIC Safety door switch (Ultra-slim), 3NC, 1m cable
$0.00USD
3735 қолжетімді
Негізгі сипаттамалар
:Ue
DC:Resistive load (DC-12)
Яғни:AC
B10D:2,000,000(ISO 13849-1 Annex C Table C.1)
Жеткізуші туралы ақпарат
PANASONIC
Өнімдер: 4316
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| Ue | |
| DC | Resistive load (DC-12) |
| Яғни | AC |
| B10D | 2,000,000(ISO 13849-1 Annex C Table C.1) |
| Тауар | Specifications |
| Кабель | UL style 2464, No.20 AWG 6-core |
| Салмақ | Approx. 120 g |
| Өнім | Ultra-slim Safety door switch |
| Материал | Enclosure : PA66 |
| Қорғаныс | IP 67 (IEC 60529) |
| Бөлшек нөмірі | SG-A1-03-1 |
| Кабель ұзындығы | 1 m3.281 ft |
| Өнім атауы | Ultra-slim Safety door switch SG-A1 |
| Өнім нөмірі | SG-A1-03-1 |
| Соққыға төзімділік | Malfunction : 300 m/s2Destruction : 1,000 m/s2 |
| Байланысқа төзімділік | 300 mΩ max. (initial value, 1 m3.281 ftcable)700 mΩ max. (initial value, 5 m16.404 ftcable) |
| Жұмыс жиілігі | 1,200 operations/hour |
| Қолданылатын стандарттар | EN 60947-5-1, GS-ET-15 |
| Тікелей ашылу күші | 60 N min. |
| Дірілге төзімділік | Malfunction : 5 to 55 Hz, half amplitude 0.5 mm0.020 inDestruction : 30 Hz, half amplitude 1.5 mm0.059 in |
| Тікелей ашылу саяхаты | 8 mm0.315 inmin. |
| Есік мониторының контактілері | 3NC |
| Электрлік беріктік | 100,000 operations min. (AC-12, 250 V 1.5 A, DC-12 250 V 0.2 A)1,000,000 operations min. (AC/DC 24 V 100 mA)(1,200 operations/hour) |
| Механикалық беріктік | 1,000,000 operations min. (GS-ET-15) |
| Жылулық ток (Ith) | 2.5 A |
| Қолданылатын ережелер | CE Marking [Machinery Directive (2006/42/EC), RoHS Directive], UKCA Marking [Supply of Machinery (Safety) Regulations (2008 No.1597), RoHS Regulations] |
| Индуктивті жүктеме (AC-15) | - |
| Индуктивті жүктеме (DC-13) | 2.3A |
| Жетектің жұмыс жылдамдығы | 0.05 to 1.0 m/sec. |
| Номиналды оқшаулау кернеуі (Ui) | 300 V |
| Жұмыс жағдайы: Биіктік | 2,000 m6,561.68 ftmax. |
| Электр тогынан қорғау класы | Class II (IEC 61140), 回(double insulated) |
| Қысқа тұйықталудан қорғайтын құрылғы | Use 250 V / 10 A fast acting type fuse |
| Импульстік төзімділік кернеуі (Uimp) | 4 kV |
| Шартты қысқа тұйықталу тогы | 50 A (250 V) |
| Жұмыс жағдайы: Қоршаған ортаның ылғалдылығы | 45 to 85 % RH |
| Жұмыс жағдайы: Ластану дәрежесі | 3 (Inside 2) |
| Қолданылатын стандарттар: Қолдануға арналған стандарттар | IEC 60204-1 / EN 60204-1, ISO 14119, EN ISO14119, IEC 60947-5-1, UL 508, CSA C22.2 No.14 |
| Жұмыс жағдайы: Қоршаған орта температурасы | -25 to +70 ℃-13 to +158 ℉(No dew condensation or icing allowed)Storage : -40 to +80 ℃-40 to +176 ℉ |
| Номиналды жұмыс кернеуі (Ue) / Номиналды жұмыс тогы (Ie) | Ue30V125V250VIeACResistive load (AC-12)-2.5A1.5AInductive load (AC-15)-1.5A0.75ADCResistive load (DC-12)2.5A1.1A0.55AInductive load (DC-13)2.3A0.55A0.27A |
Өнім сипаттамасы
Safety limit switch (Ultra-narrow) for door, 3NC, 1m cable.
Негізгі ерекшеліктер
- Өнеркәсіптік деңгейдегі сапа
- RoHS талаптарына сәйкес
- CE сертификатталған
- 1 жыл кепілдік
