USF4BH72V2

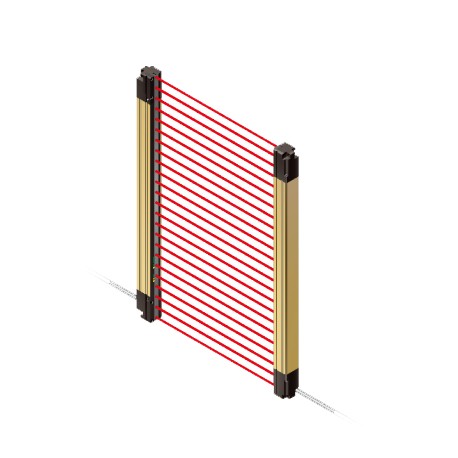

USF4BH72V2 SF4B-H72(V2) PANASONIC Safety light curtain type 4, version 2, hand protection 1430mm, PNP/NPN, c..
$0.00USD
3612 қолжетімді
Негізгі сипаттамалар
Тауар:Specifications
PFHD:4.8 × 10–9
MTTFD:100 years or more
Мәліметтер:Min. sensing object ø25 mmø0.984 intype (20 mm0.787 inbeam pitch)
Жеткізуші туралы ақпарат
PANASONIC
Өнімдер: 4316
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| Тауар | Specifications |
| PFHD | 4.8 × 10–9 |
| MTTFD | 100 years or more |
| Мәліметтер | Min. sensing object ø25 mmø0.984 intype (20 mm0.787 inbeam pitch) |
| Өнім | Safety Light Curtain Type 4 |
| Материал | Enclosure: AluminiumUpper and lower edges: IronSensing surface: Polycarbonate / Polyester resinCap: PBT |
| Аксессуарлар | MS-SFB-2 (Intermediate supporting bracket): 2 setsSF4B-TR25 (Test rod): 1 No |
| Бөлшек нөмірі | SF4B-H72(V2) |
| Кабель ұзындығы | Total length up to 50 m164.042 ftis possible for both emitter and receiver, with optional mating cables(Note) The cable can be extended within 30 m98.425 ft(for emitter / receiver) when two light curtains are connected in series, within 20 m65.617 ftwhen three light curtains are connected in series. Furthermore, when the muting lamp is used, the cable can be extended within 40 m131.234 ft(for emitter / receiver). |
| Өнім атауы | Safety Light Curtain Type 4 SF4B Ver.2(Discontinued) |
| Қуат кернеуі | 24 V DC plus or minus 10 % Ripple P-P 10 % or less |
| Жауап беру уақыты | OFF response: 14 ms or less, ON response: 80 to 90 ms |
| Өнім нөмірі | SF4B-H72(V2) |
| Дыбысты өшіру функциясы | Incorporated(Note) Please use 12-core cable. |
| Жұмыс ауқымы | 0.3 to 7 m0.984 to 22.966 ft(Note) The operating range is the possible setting distance between the emitter and the receiver. |
| Сәулеленуші элемент | Infrared LED (Peak emission wavelength: 870 nm0.034 mil) |
| Қосу әдісі | Connector |
| Қайта анықтау функциясы | Incorporated(Note) Please use 12-core cable. |
| Қорғаныш биіктігі | 1,430 mm56.299 in(Note:In the case of "When used as safety device for presses in China", the distance between the center of the first beam axis and the center of the last beam axis of the device becomes the protective height. For details, refer to "Definition of sensing heights".) |
| Құлыптау функциясы | Incorporated [Manual reset / Auto reset (Note)](Note) The manual reset and auto reset are possible to be switched depending on the wiring status. |
| Қосымша функциялар | Fixed blanking, floating blanking, auxiliary output switching, interlock setting changing, external relay monitor setting changing, muting setting changing, protecting, light emitting amount control(Note) In case of using optional function, the handy-controller (SFB-HC) (optional) is required. However, a handy-controller cannot be used with the SF4B-x-01<V2> and the SF-C14EX-01. |
| Қоршаған ортаның жарықтануы | Incandescent light: 3,500 lx or less at the light-receiving face |
| Ағымдағы тұтыну | Emitter: 110 mA or lessReceiver: 180 mA or less |
| Мин. сенсорлық нысан | ø25 mmø0.984 inopaque object(Note) When the floating blanking function is used, the size of the min. sensing object is changed. |
| Сәулелік арналар саны | 72 |
| Шығарылымды тоқтату функциясы | Incorporated |
| Тиімді диафрагма бұрышы | plus or minus 2.5°or less [for an operating range exceeding 3 m9.843 ft(conforming to IEC 61496-2 / ANSI/UL 61496-2)] |
| Қолданылатын стандарттар: Қытай | GB/T 4584(Note) PLe SIL3 compliant from production in August 2009. |
| Қолданылатын стандарттар: Жапония | JIS B 9704-1/2 (Type 4), JIS B 9705-1 (Category 4), JIS C 0508-1 to 7 (SIL3)(Note) PLe SIL3 compliant from production in August 2009. |
| Қолданылатын стандарттар: Еуропа | EN 61496-1 (Type 4), EN ISO 13849-1 (Category 4, PLe), EN 61508-1 to 7 (SIL3), EN 55011, EN 50178, EN 61000-6-2(Note) PLe SIL3 compliant from production in August 2009. |
| CE белгісі директивасына сәйкестік | Machinery Directive, EMC Directive, RoHS Directive |
| Басқару шығыстары (OSSD 1, OSSD 2) | PNP open-collector transistor / NPN open-collector transistor (switching method)- When selecting PNP output: Max. source current 200 mA, When selecting NPN output: Max. sink current 200 mA- Applied voltage: same as supply voltage (When selecting PNP output: between the control output and +V, When selecting NPN output: between the control output and 0 V)- Residual voltage: 2.5V or less (When selecting PNP output: source current 200 mA, when selecting NPN output: sink current 200 mA) (when using 20 m65.617 ftlength cable) |
| Кедергілердің алдын алу функциясы | Incorporated(Note) Please use 12-core cable. |
| Қолданылатын стандарттар: Солтүстік Америка | ANSI/UL 61496-1/2 (Type 4), ANSI/UL 508, UL 1998 (Class 2), CAN/CSA 61496-1/2 (Type 4), CAN/CSA C22.2 No.14, OSHA 1910.212, OSHA 1910.217(C), ANSI B11.1 to B11.19, ANSI/RIA 15.06(Note) PLe SIL3 compliant from production in August 2009. |
| Сыртқы құрылғыны бақылау функциясы | Incorporated |
| Көмекші шығыс (қауіпсіздік емес шығыс) | PNP open-collector transistor / NPN open-collector transistor (switching method)- When selecting PNP output: Max. source current 60 mA, When selecting NPN output: Max. sink current 60 mA- Applied voltage: same as supply voltage (When selecting PNP output: between the auxiliary output and +V, When selecting NPN output: between the auxiliary output and 0 V)- Residual voltage: 2.5V or less (When selecting PNP output: source current 60 mA, when selecting NPN output: sink current 60 mA) (when using 20 m65.617 ftlength cable) |
| Салмағы (эмитент пен қабылдағыштың жалпы саны) | 2,770 g approx. |
| Қолданылатын стандарттар: Оңтүстік Корея (S-Mark) | S1-G-35-2005, S2-W-11-2003(Note) PLe SIL3 compliant from production in August 2009. |
| Қоршаған ортаға төзімділік: Қоршаған орта ылғалдылығы | 30 to 85 % RH, Storage: 30 to 95 % RH |
| Қоршаған ортаға төзімділік: Соққыға төзімділік | 300 m/s2acceleration (30 G approx.) in X, Y and Z directions three times each |
| Қолданылатын стандарттар: Халықаралық стандарт | IEC 61496-1/2 (Type 4), ISO 13849-1 (Category 4, PLe), IEC 61508-1 to 7 (SIL3)(Note) PLe SIL3 compliant from production in August 2009. |
| Қоршаған ортаға төзімділік: Қоршаған орта температурасы | -10 to +55 °+14 to +131 ℉(No dew condensation or icing allowed), Storage: -25 to +70 °-13 to +158 ℉ |
| Қоршаған ортаға төзімділік: Қорғаныс дәрежесі | IP67 / IP65 (IEC) |
| Қоршаған ортаға төзімділік: Дірілге төзімділік | 10 to 55 Hz frequency, 0.75 mm0.030 indouble amplitude in X, Y and Z directions for two hours each |
| Қоршаған ортаға төзімділік: Оқшаулауға төзімділік | 20 MOhm , or more, with 500 V DC megger between all supply terminals connected together and enclosure |
| Басқару шығыстары (OSSD 1, OSSD 2): Жұмыс режимі | ON when all beam channels are received, OFF when one or more beam channels are interrupted (OFF also in case of any malfunction in the safety light curtain or the synchronization signal)(Note) The outputs are not ''OFF'' when muting function is active even if the beam channel is interruped.(Note) In case the blanking function is valid, the operation mode is changed. |
| Басқару шығыстары (OSSD1, OSSD2): Қорғаныс тізбегі | Incorporated |
| Қоршаған ортаға төзімділік: Кернеуге төзімділік | 1,000 V AC for one min. between all supply terminals connected together and enclosure |
| Көмекші шығыс (қауіпсіздік емес шығыс): Жауап беру уақыты | OFF replay: 34 ms or less, ON replay 110 ms or less |
| Көмекші шығыс (қауіпсіз емес шығыс): Жұмыс режимі | OFF when control outputs are ON, ON when control outputs are OFF (Factory setting; operating mode can be changed using the SFB-HC handy-controller(optional)). |
| Қорғаныш биіктігі: China Press стандартына сәйкес (GB/T 4584) | 1,420mm55.905 in |
| Көмекші шығыс (қауіпсіздік емес шығыс): Қорғаныс тізбегі | Incorporated |
Өнім сипаттамасы
SF4B safety barrier category 4 PLe SIL 3, "hand" protection 20 mm between beams, 1430mm protected height, 72 channels, operating range 0.3 to 7 m
