Қоймада Танымал өнім
UPX24

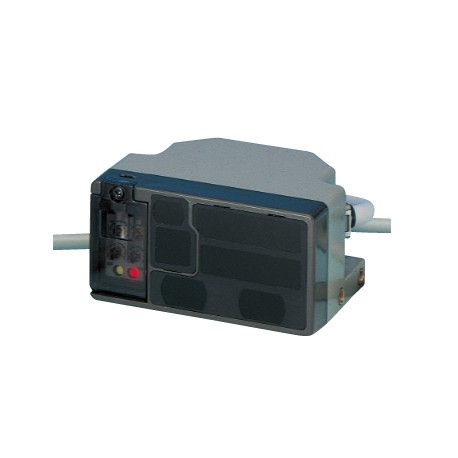

UPX24 PX24 PX-24 PANASONIC PX-2, auxiliary sensor type, 3 m,NPN, 10-31 V DC
$0.00USD
4693 қолжетімді
Негізгі сипаттамалар
Тауар:Specifications
Кабель:For input and output: 0.18 mm29-core (PX-24ES and PX-23ES: 12-core) cabtyre cable, 0.5 m1.640 ftlongFor auxiliary sensor connection: 0.18 mm210-core connector attached cabtyre cable, 0.5 m1.640 ftlong10-core connector attached cabtyre cable, 0.5 m 1.640 ft long
Салмақ:Net weight: 210 g approx.Gross weight: 390 g approx.
Мәліметтер:Main sensors(Auxiliary sensor connectable model)
Жеткізуші туралы ақпарат
PANASONIC
Өнімдер: 4316
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| Тауар | Specifications |
| Кабель | For input and output: 0.18 mm29-core (PX-24ES and PX-23ES: 12-core) cabtyre cable, 0.5 m1.640 ftlongFor auxiliary sensor connection: 0.18 mm210-core connector attached cabtyre cable, 0.5 m1.640 ftlong10-core connector attached cabtyre cable, 0.5 m 1.640 ft long |
| Салмақ | Net weight: 210 g approx.Gross weight: 390 g approx. |
| Мәліметтер | Main sensors(Auxiliary sensor connectable model) |
| Өнім | Long Range & Wide Area Photoelectric Sensor |
| Материал | Enclosure: ABS, Lens: Acrylic, Cover: Polycarbonate |
| Қосалқы құрал | MS-PX-2 (Main sensor mounting bracket): 1 set, Adjusting screwdriver: 1 pc. |
| Гистерезис | 15 % or less of operation distance(Note：The sensing range is specified for white non-glossy paper (300 x 300 mm11.811 × 11.811 in) as the object.) |
| ШЫҒУ1, ШЫҒУ2 | NPN open-collector transistor・Maximum sink current: 100 mA・Applied voltage: 40 V DC or less between OUT 1 / OUT 2 and 0 V)・Residual voltage: 1.5 V or less (at 100 mA sink current), 0.4 V or less (at 16 mA sink current)* OUT1(OR circuit among the effective center, left, right, adjacent left / right OUT 1 areas and the effective auxiliary left / right areas)OUT2(OR circuit among the effective center, left and right OUT 2 areas) |
| Қорғаныс | IP65 (IEC) |
| Бөлшек нөмірі | PX-24 |
| Өнім атауы | Long Range & Wide Area Photoelectric Sensor PX-2 |
| Сезім аймағы | Four sensing areas are selectable with dip switches. |
| Жауап беру уақыты | 80 ms or less |
| Өнім нөмірі | PX-24 |
| Ұйқы функциясы | Operating / sleep selectable with external input |
| Қоректендіру кернеуі | 10 to 31 V DC including ripple |
| Кабельді ұзарту | Extension up to total 100 m328.084 ft(10 m32.808 ftfor auxiliary sensor connection) is possible with 0.3 mm2, or more, cable. |
| Қоршаған ортаның ылғалдылығы | 35 to 85 % RH, Storage: 35 to 85 % RH |
| Сәулеленуші элемент | Infrared LED (Peak emission wavelength: 950 nm0.037 mil, modulated) |
| Соққыға төзімділік | 500 m/s2acceleration (50 G approx.) in X, Y and Z directions three times each |
| Қуат тұтыну | Under operation: 1.5 W or less, Under sleep condition: 0.3 W or less (without auxiliary sensor)(Note：Obtain the current consumption by the following calculation.Current consumption = Power consumption ÷ Supply voltage(e.g.) When the supply voltage is 12 V, the current consumption (operating condition) is: 1.5 W ÷ 12 V = 0.125 A = 125 mA) |
| Қоршаған ортаның жарықтануы | Incandescent light: 3,000 lx or less at the light-receiving face |
| Қоршаған орта температурасы | -10 to +55 ℃+14 to +131 ℉(No dew condensation or icing allowed), Storage: -20 to +70 ℃-4 to +158 ℉ |
| Сезімталдықты реттегіш | Continuously variable adjusters (OUT 1, adjacent right OUT 1, adjacent left OUT 1 and OUT 2 areas are adjusted independently.) |
| Дірілге төзімділік | 10 to 500 Hz frequency, 3 mm0.118 indouble amplitude (20 G max.) in X, Y and Z directions for two hours each |
| Оқшаулауға төзімділік | 20 MΩ, or more, with 500 V DC megger between all supply terminals connected together and enclosure |
| Кернеуге төзімділік | 1,000 V AC for one min. between all supply terminals connected together and enclosure |
| OUT1, OUT2:Шығу операциясы | Selectable either Light-ON or Dark-ON with a switch (Output operation of OUT 1 and OUT 2 is the same.) |
| CE белгісі директивасына сәйкестік | EMC Directive, RoHS Directive |
| Сыртқы жарық мониторының шығысы | NPN open-collector transistor・Maximum sink current: 100 mA・Applied voltage: 40 V DC or less (between extraneous light monitor output and 0 V)・Residual voltage: 1.5 V or less (at 100 mA sink current), 0.4 V or less (at 16 mA sink current) |
| Жұмыс индикаторлары: OUT 1 аймағы | Red LED (lights up when the beam is received in the effective OUT 1 areas) |
| Жұмыс индикаторлары: OUT 2 аймағы | Yellow LED (lights up when the beam is received in the effective OUT 2 areas) |
| OUT1, OUT2: Қысқа тұйықталудан қорғау | Incorporated |
| Сезу диапазоны (1-ШЫҒЫС және 2-ШЫҒЫС аймақтары) | 3 m9.843 ft(Note：The sensing range is specified for white non-glossy paper (300 x 300 mm11.811 × 11.811 in) as the object.) |
| Сыртқы сезімталдықты реттеу функциясы | Sensitivity adjustment is possible with an analog input. |
| Автоматты кедергілердің алдын алу функциясы | Optical interference from up to 25 units is prevented. |
| Сыртқы жарық мониторының шығысы:Шығу операциясы | ON when modulated beam other than its own (including auxiliary sensor's) light is received |
Өнім сипаттамасы
PX-2 Series. Expandable sensor for guided vehicles, range 3 m., NPN, power 10-31 VDC
Негізгі ерекшеліктер
- Өнеркәсіптік деңгейдегі сапа
- RoHS талаптарына сәйкес
- CE сертификатталған
- 1 жыл кепілдік
