Қоймада Танымал өнім
UM 45-16RM/MR-G24/1/E/PLC

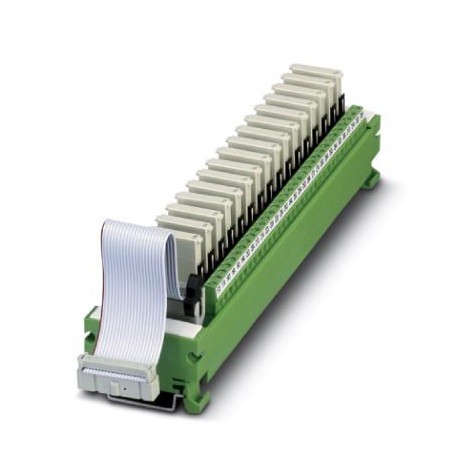

UM 45-16RM/MR-G24/1/E/PLC 2962926 PHOENIX CONTACT Active module
$0.00USD
3931 қолжетімді
Негізгі сипаттамалар
GTIN:4017918087524
Ескерту:Made to Order (non-returnable)
Тапсырыс кілті:2962926
Каталог беті:Page 557 (C-7-2015)
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| GTIN | 4017918087524 |
| Ескерту | Made to Order (non-returnable) |
| Тапсырыс кілті | 2962926 |
| Каталог беті | Page 557 (C-7-2015) |
| Тереңдігі (Ескерту) | 50 mm |
| Қаптау блогы | 1 pc |
| Ені (Ескерту) | 200 mm |
| (Енгізілген деректер) | 750 VA (250 V AC) |
| Биіктігі (Ескерту) | 45 mm |
| Ұсыныс (Жалпы) | 2.54 mm |
| Шыққан елі | DE (Germany) |
| Түс (Шығарылым деректері) | green |
| Арнайы тариф нөмірі | 85364190 |
| (Қолдау көрсетілетін контроллер) | IEC 60664 |
| Қосылым атауы (Жалпы) | Controller level |
| Байланыс түрі (енгізу деректері) | 1 N/O contact |
| Қосылу әдісі (Жалпы) | IDC/FLK pin strip |
| Күй дисплейі (енгізу деректері) | Yes |
| (Стандарттар мен ережелер) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Жұмыс режимі (шығыс деректері) | 100% operating factor |
| Байланыс материалы (кіріс деректері) | AgNi, 5 µm hard gold-plated |
| Арналар саны (шығыс деректері) | 16 |
| Лауазым саны (жалпы) | 20 |
| Компоненттермен (шығыс деректері) | yes |
| Орнату орны (Шығарылым деректері) | any |
| Қосылымдар саны (жалпы) | 1 |
| Қорғау дәрежесі (Шығарылым деректері) | IP00 |
| (3-қосылысқа арналған қосылым деректері) | LY42PT1P |
| Құрастыру нұсқаулары (Шығарылым деректері) | In rows with zero spacing |
| Үйлесімді компоненттер (Шығарылым деректері) | Miniature relay, REL-MR-G 24/1 |
| Максималды кіріс тогы (Кіріс деректері) | 5 A |
| Мин. коммутациялық тогы (Кіріс деректері) | 1 mA |
| Бір дана салмағы (қаптаманы қоспағанда) | 218.180 g |
| Механикалық қызмет ету мерзімі (Шығарылым деректері) | 2x 107cycles |
| Қытай RoHS (стандарттар мен ережелер) | Environmentally Friendly Use Period = 50 |
| Максималды коммутация кернеуі (кіріс деректері) | 250 V AC |
| Ең төменгі коммутациялық кернеу (кіріс деректері) | 5 V |
| Қорғаныс түрі (қоршаған орта жағдайлары) | Reverse polarity protection |
| Үздіксіз токты шектеу (Кіріс деректері) | 3 A |
| Әдеттегі шығарылу уақыты (қоршаған орта жағдайлары) | 15 ms |
| Ластану дәрежесі (қолдау көрсетілетін контроллер) | 2 |
| Номиналды кернеу кернеуі (қолдау көрсетілетін контроллер) | 4 kV (basic insulation) |
| Әдеттегі жауап беру уақыты (қоршаған орта жағдайлары) | 5 ms |
| Асқын кернеу санаты (қолдау көрсетілетін контроллер) | III |
| Күйді көрсету/арна (қоршаған орта жағдайлары) | Yellow LED |
| Қоршаған орта температурасы (жұмыс) (өлшемдері) | -20 °C ... 50 °C |
| Стандарттар/ережелер (Қолдау көрсетілетін контроллер) | DIN EN 50178 |
| Номиналды кіріс кернеуі UN (қоршаған орта жағдайлары) | 24 V DC |
| Пайдалануды шектеу (негізгі коммерциялық деректер) | EMC: class A product, see manufacturer's declaration in the download area |
| Жұмыс кернеуінің дисплейі (қоршаған орта жағдайлары) | Green LED |
| Номиналды оқшаулау кернеуі (қолдау көрсетілетін контроллер) | 260 V AC |
| Бұрандалы бұранда (1-қосылымға арналған қосылым деректері) | M3 |
| Бұрандалы бұранда (2-қосылымға арналған қосылым деректері) | M3 |
| БҰҰ-дағы әдеттегі кіріс тогы (қоршаған орта жағдайлары) | 6.5 mA |
| Қорғаныш тізбегі/компоненті (қоршаған орта жағдайлары) | Polarity protection diode |
| Қосылым атауы (1-қосылымға арналған қосылым деректері) | Field level |
| Қосылым атауы (2-қосылымға арналған қосылым деректері) | Supply |
| Үзіліс рейтингі (омдық жүктеме) макс. (Кіріс деректері) | 72 W (24 V DC) |
| Араластыру ұзындығы (1-қосылымға арналған қосылым деректері) | 6 mm |
| Араластыру ұзындығы (2-қосылымға арналған қосылым деректері) | 6 mm |
| Қоршаған орта температурасы (сақтау/тасымалдау) (Өлшемдері) | -20 °C ... 70 °C |
| Қосылу әдісі (1-қосылысқа арналған қосылым деректері) | Screw connection |
| Қосылу әдісі (2-қосылысқа арналған қосылым деректері) | Screw connection |
| Позициялар саны (2-қосылысқа арналған қосылым деректері) | 2 |
| Сәйкес басқару (3-қосылысқа арналған қосылым деректері) | MITSUBISHI MELSEC Q |
| Қосылымдар саны (1-қосылымға арналған қосылым деректері) | 32 |
| Қосылымдар саны (2-қосылымға арналған қосылым деректері) | 2 |
| Сәйкес енгізу/шығару картасы (3-қосылымға арналған қосылым деректері) | QY82P |
| БҰҰ (қоршаған орта жағдайлары) бойынша кіріс кернеуінің диапазоны | 0.8 ... 1.1 |
| Өткізгіштің көлденең қимасы AWG (1-қосылысқа арналған қосылым деректері) | 26 ... 14 |
| Өткізгіштің көлденең қимасы AWG (2-қосылысқа арналған қосылым деректері) | 26 ... 14 |
| Өткізгіштің көлденең қимасы (1-қосылымға арналған қосылым деректері) | 0.14 mm² ... 1.5 mm² |
| Өткізгіштің көлденең қимасы (2-қосылымға арналған қосылым деректері) | 0.14 mm² ... 1.5 mm² |
| Өткізгіштің көлденең қимасы икемді (1-қосылысқа арналған қосылым деректері) | 0.14 mm² ... 1.5 mm² |
| Өткізгіштің көлденең қимасы икемді (2-қосылысқа арналған қосылым деректері) | 0.14 mm² ... 1.5 mm² |
Өнім сипаттамасы
VARIOFACE-COMPACT-LINE, output expansion module with 16 miniature relays, with 1 open contact respectively, plugged in, for 24 V DC (incl. relay)
Негізгі ерекшеліктер
- Өнеркәсіптік деңгейдегі сапа
- RoHS талаптарына сәйкес
- CE сертификатталған
- 1 жыл кепілдік
Өнім құжаттары
Техникалық сипаттама
Техникалық сипаттамалар және өнімділік деректері
Пайдаланушы нұсқаулығы
Орнату және пайдалану нұсқаулығы
