UK 5-TWIN BU

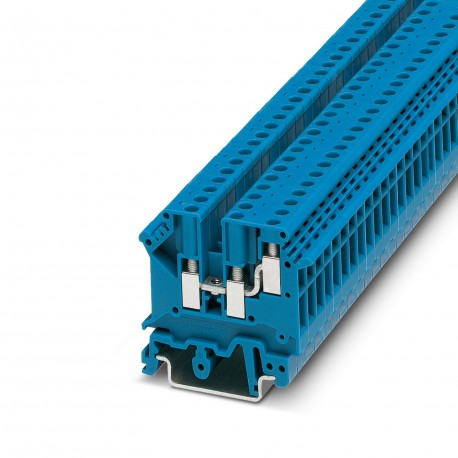

UK 5-TWIN BU 1923047 PHOENIX CONTACT Feed-through terminal block
$0.00USD
4673 қолжетімді
Негізгі сипаттамалар
:9911501 UK 5-TWIN DECKELSEGMENTGY7042
Түс:blue (RAL 5015)
Ені:6.2 mm
Биіктігі:50.5 mm
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| 9911501 UK 5-TWIN DECKELSEGMENTGY7042 | |
| Түс | blue (RAL 5015) |
| Ені | 6.2 mm |
| Биіктігі | 50.5 mm |
| Нәтиже | Test passed |
| шығару | (Permanent) |
| Потенциалдар | 1 |
| Революциялар | 135 |
| Өнім түрі | Multi-conductor terminal block |
| Бұрандалы бұранда | M3 |
| Айналдыру моменті диапазоны | 0.6 Nm ... 0.8 Nm |
| Орнату түрі | NS 35/7,5 |
| Номиналды ток | 32 A (with 4 mm² conductor cross section) |
| Номиналды кернеу | 6 kV |
| Анықтау | II 2 G Ex eb IIC Gb |
| Жолдар саны | 2 |
| Айналу жылдамдығы | 10 (+/- 2) rpm |
| NS 32 бойынша тереңдік | 52 mm |
| Қақпақтың соңының ені | 2 mm |
| Бүйірлік панельді ашу | Yes |
| Мақаланы қайта қарау | 13 |
| Кесу ұзындығы | 8 mm |
| Экспозиция уақыты | 30 s |
| AWG көлденең қимасы | 24 ... 12 (converted acc. to IEC) |
| Қатайту моменті | 0.6 ... 0.8 Nm |
| Байланысқа төзімділік | 0.34 mΩ |
| NS 35/15 бойынша тереңдік | 54.5 mm |
| Ластану дәрежесі | 3 |
| NS 35/7,5 тереңдігі | 47 mm |
| Оқшаулағыш материал | PA |
| Сынақ күшінің орнатылған мәні | 1 N |
| Максималды жүктеме тогы | 32 A (in case of a 4 mm² conductor cross section, the maximum load current must not be exceeded by the total current of all connected conductors.) |
| Асқын кернеу санаты | III |
| Номиналды көлденең қима | 4 mm² |
| Қосылымдар саны | 3 |
| Сынақ кернеуінің орнатылған мәні | 1.89 kV |
| Қосылым сыйымдылығы AWG | 24 ... 12 |
| DIN рельсі/бекіту тірегі | NS 32/NS 35 |
| Температураның жоғарылауы | 33 K (32 A / 4 mm²) |
| AWG номиналды көлденең қимасы | 12 |
| Сертификатталған аксессуарлар | 1923034 D-UK 5-TWIN |
| Номиналды оқшаулау кернеуі | 250 V |
| Қосылу сыйымдылығы қатты | 0.2 mm² ... 4 mm² |
| Оқшаулағыш материалдар тобы | I |
| Жұмыс температурасының диапазоны | -50 °C ... 110 °C |
| Қосылу сыйымдылығы икемді | 0.2 mm² ... 4 mm² |
| Өткізгіштің көлденең қимасы қатты | 0.2 mm² ... 4 mm² |
| Қоршаған орта температурасы (жинақтау) | -5 °C ... 70 °C |
| Өткізгіштің көлденең қимасы/салмағы | 0.2 mm² / 0.2 kg |
| Қоршаған орта температурасы (іске қосу) | -5 °C ... 70 °C |
| Қоршаған орта температурасы (жұмыс) | -60 °C ... 110 °C (Operating temperature range incl. self-heating; for max. short-term operating temperature, see RTI Elec.) |
| Әр деңгейдегі қосылымдар саны | 3 |
| Өткізгіштің көлденең қимасы икемді | 0.2 mm² ... 4 mm² |
| Стандартқа сәйкес қосылу | IEC 60947-7-1 |
| Рұқсат етілген ылғалдылық (жұмыс) | 20 % ... 90 % |
| Температураны көтеру сынағының талаптары | Increase in temperature ≤ 45 K |
| UL 94 стандарты бойынша тұтанғыштық рейтингі | V0 |
| Түтін газының уыттылығы NFPA 130 (SMP 800C) | passed |
| Қоршаған орта температурасы (сақтау/тасымалдау) | -25 °C ... 60 °C (for a short time, not exceeding 24 h, -60 °C to +70 °C) |
| Өткізгіштің көлденең қимасы, икемді [AWG] | 24 ... 12 (converted acc. to IEC) |
| Рұқсат етілген ылғалдылық (сақтау/тасымалдау) | 30 % ... 70 % |
| Қысқа мерзімді 4000000 мм² токқа төтеп береді | 0.00048 kA |
| Қатты көпірмен көлденең қима | 4 mm² |
| Беттік тұтанғыштық NFPA 130 (ASTM E 162) | passed |
| Көлденең қимасы бірдей, екі қатты өткізгіш | 0.2 mm² ... 1.5 mm² |
| Икемді кірістіру көпірі бар көлденең қима | 4 mm² |
| Көлденең қимасы бірдей, икемді 2 өткізгіш | 0.2 mm² ... 1.5 mm² |
| Көлденең қимасы бірдей, тізбекті 2 өткізгіш | 0.2 mm² ... 1.5 mm² |
| Суықта статикалық оқшаулағыш материалды қолдану | -60 °C |
| Номиналды күй үшін максималды қуат дисперсиясы | 1.02 W |
| AWG қатты көлденең қимасы бірдей 2 өткізгіш | 24 ... 16 |
| Бірдей көлденең қимасы бар 2 AWG икемді өткізгіштері | 24 ... 16 |
| Теміржол көлігін өрттен қорғау (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Теміржол көлігін өрттен қорғау (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Теміржол көлігін өрттен қорғау (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Теміржол көлігін өрттен қорғау (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Түтіннің меншікті оптикалық тығыздығы NFPA 130 (ASTM E 662) | passed |
| Икемді өткізгіштің көлденең қимасы (пластикалық жеңі бар феррула) | 0.25 mm² ... 2.5 mm² |
| Оқшаулау материалының салыстырмалы температура индексі (Elec., UL 746 B) | 130 °C |
| Өткізгіштің көлденең қимасы икемді (пластикалық жеңсіз феррул) | 0.25 mm² ... 4 mm² |
| Көлденең қимасы бірдей, икемді, пластикалық жеңсіз ферруласы бар 2 өткізгіш | 0.25 mm² ... 1.5 mm² |
| Көлденең қимасы бірдей, икемді, пластикалық жеңі бар TWIN феррулы бар 2 өткізгіш | 0.5 mm² ... 1.5 mm² |
Өнім сипаттамасы
1-tier terminal block with double connection on one side, cross-section: 0.2 - 4 mm², AWG: 24 - 12, width: 6.2 mm, colour: Blue
