UK 10-PLUS BU

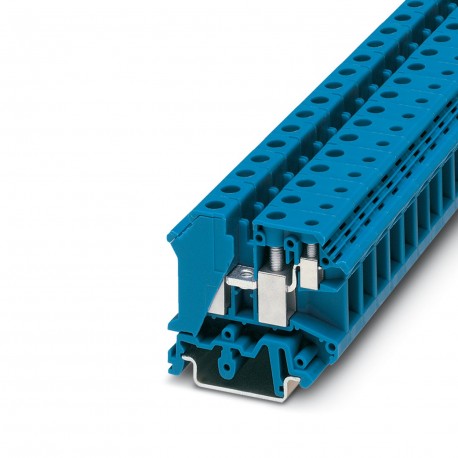

UK 10-PLUS BU 3001475 PHOENIX CONTACT Feed-through terminal block
$4.68USD
2186 қолжетімді
Негізгі сипаттамалар
:IEC 60947-7-1
Ескерту:Feed-through
Түс:blue (RAL 5015)
Ені:10.2 mm
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| IEC 60947-7-1 | |
| Ескерту | Feed-through |
| Түс | blue (RAL 5015) |
| Ені | 10.2 mm |
| Биіктігі | 53 mm |
| Потенциалдар | 1 |
| Өнім түрі | Multi-conductor terminal block |
| Бұрандалы бұранда | M4 |
| Орнату түрі | NS 35/7,5 |
| Жолдар саны | 2 |
| NS 32 бойынша тереңдік | 52 mm |
| Номиналды ток | 57 A (with 10 mm² conductor cross section) |
| Номиналды кернеу | 8 kV |
| Бүйірлік панельді ашу | No |
| Мақаланы қайта қарау | 05 |
| Кесу ұзындығы | 11 mm |
| AWG көлденең қимасы | 20 ... 6 (converted acc. to IEC) |
| Қатайту моменті | 1.5 ... 1.8 Nm |
| NS 35/15 бойынша тереңдік | 54.5 mm |
| Ластану дәрежесі | 3 |
| NS 35/7,5 тереңдігі | 47 mm |
| Оқшаулағыш материал | PA |
| Максималды жүктеме тогы | 76 A (In case of a 16 mm² conductor connection, the maximum load current must not be exceeded by the total current of all connected conductors.) |
| Асқын кернеу санаты | III |
| Номиналды көлденең қима | 10 mm² |
| Қосылымдар саны | 3 |
| Оқшаулағыш материалдар тобы | I |
| Өткізгіштің көлденең қимасы қатты | 0.5 mm² ... 16 mm² |
| Қоршаған орта температурасы (жинақтау) | -5 °C ... 70 °C |
| Қоршаған орта температурасы (іске қосу) | -5 °C ... 70 °C |
| Қоршаған орта температурасы (жұмыс) | -60 °C ... 110 °C (Operating temperature range incl. self-heating; for max. short-term operating temperature, see RTI Elec.) |
| Әр деңгейдегі қосылымдар саны | 3 |
| Өткізгіштің көлденең қимасы икемді | 0.5 mm² ... 10 mm² |
| Стандартқа сәйкес қосылу | IEC 60947-7-1 |
| Рұқсат етілген ылғалдылық (жұмыс) | 20 % ... 90 % |
| UL 94 стандарты бойынша тұтанғыштық рейтингі | V0 |
| Түтін газының уыттылығы NFPA 130 (SMP 800C) | passed |
| Қоршаған орта температурасы (сақтау/тасымалдау) | -25 °C ... 60 °C (for a short time, not exceeding 24 h, -60 °C to +70 °C) |
| Өткізгіштің көлденең қимасы, икемді [AWG] | 20 ... 8 (converted acc. to IEC) |
| Рұқсат етілген ылғалдылық (сақтау/тасымалдау) | 30 % ... 70 % |
| Беттік тұтанғыштық NFPA 130 (ASTM E 162) | passed |
| Көлденең қимасы бірдей, екі қатты өткізгіш | 0.5 mm² ... 4 mm² |
| Көлденең қимасы бірдей, икемді 2 өткізгіш | 0.5 mm² ... 4 mm² |
| Суықта статикалық оқшаулағыш материалды қолдану | -60 °C |
| Номиналды күй үшін максималды қуат дисперсиясы | 1.82 W |
| Калориметриялық жылу бөлінуі NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Теміржол көлігін өрттен қорғау (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Теміржол көлігін өрттен қорғау (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Теміржол көлігін өрттен қорғау (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Теміржол көлігін өрттен қорғау (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Түтіннің меншікті оптикалық тығыздығы NFPA 130 (ASTM E 662) | passed |
| Икемді өткізгіштің көлденең қимасы (пластикалық жеңі бар феррула) | 0.5 mm² ... 6 mm² |
| Оқшаулау материалының салыстырмалы температура индексі (Elec., UL 746 B) | 130 °C |
| Өткізгіштің көлденең қимасы икемді (пластикалық жеңсіз феррул) | 0.5 mm² ... 10 mm² |
| Оқшаулау материалының температуралық индексі (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Көлденең қимасы бірдей, икемді, пластикалық жеңсіз ферруласы бар 2 өткізгіш | 0.5 mm² ... 2.5 mm² |
| Көлденең қимасы бірдей, икемді, пластикалық жеңі бар TWIN феррулы бар 2 өткізгіш | 0.5 mm² ... 4 mm² |
Өнім сипаттамасы
1-tier terminal block with double connection on one side, cross-section: 0.5 - 10 mm², AWG: 24 - 6, width: 10.2 mm, colour: Blue
Негізгі ерекшеліктер
- Өнеркәсіптік деңгейдегі сапа
- RoHS талаптарына сәйкес
- CE сертификатталған
- 1 жыл кепілдік
