UIK 35

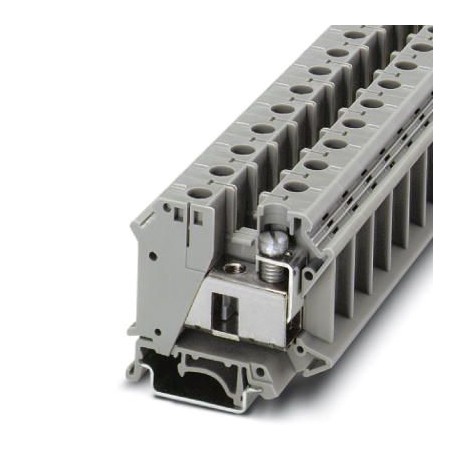

UIK 35 3006182 PHOENIX CONTACT Installation terminal block
$8.07USD
1279 қолжетімді
Негізгі сипаттамалар
GTIN:4017918091408
Тапсырыс кілті:3006182
Каталог беті:Page 505 (C-1-2017)
Қаптау блогы:50 pc
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| GTIN | 4017918091408 |
| Тапсырыс кілті | 3006182 |
| Каталог беті | Page 505 (C-1-2017) |
| Қаптау блогы | 50 pc |
| Ені (жалпы) | 15.2 mm |
| Ұзындығы (жалпы) | 55 mm |
| Шыққан елі | CN (China) |
| Ескерту (Өлшемдер) | Terminal point |
| (Қосылым деректері) | IEC 60947-7-1 |
| Арнайы тариф нөмірі | 85369010 |
| (Негізгі коммерциялық деректер) | 35 mm² / 6.8 kg |
| Биіктігі NS 32 (жалпы) | 56 mm |
| Биіктігі NS 35/15 (жалпы) | 58.5 mm |
| Бұрандалы бұранда (өлшемдері) | M6 |
| Биіктігі NS 35/7,5 (жалпы) | 51 mm |
| Түс (негізгі коммерциялық деректер) | gray |
| (Стандарттар мен ережелер) | No hazardous substances above threshold values |
| Кесу ұзындығы (өлшемдері) | 16 mm |
| Қосылу әдісі (өлшемдері) | Screw connection |
| Орнатылған нүкте (негізгі коммерциялық деректер) | 10 N |
| Максималды тарту моменті (өлшемдері) | 3.7 Nm |
| Қатайту моменті, мин (өлшемдері) | 3.2 Nm |
| Бір дана салмағы (қаптаманы қоспағанда) | 44.220 g |
| Ашық бүйірлік панель (негізгі коммерциялық деректер) | No |
| Қытай RoHS (стандарттар мен ережелер) | Environmentally friendly use period: unlimited = EFUP-e |
| Деңгейлер саны (негізгі коммерциялық деректер) | 1 |
| Иілу сынағының бұрылыстары (негізгі коммерциялық деректер) | 135 |
| Номиналды ағымдағы IN (негізгі коммерциялық деректер) | 125 A |
| Номиналды кернеу БҰҰ (негізгі коммерциялық деректер) | 800 V |
| Қысқа мерзімді ағымдағы (негізгі коммерциялық деректер) | 4.2 kA |
| Ластану дәрежесі (негізгі коммерциялық деректер) | 3 |
| Оқшаулағыш материал (негізгі коммерциялық деректер) | PA |
| Номиналды асқын кернеу (негізгі коммерциялық деректер) | 8 kV |
| Созылу сынағының нәтижесі (негізгі коммерциялық деректер) | Test passed |
| Максималды жүктеме тогы (негізгі коммерциялық деректер) | 125 A (with 35 mm² conductor cross section) |
| Асқын кернеу санаты (негізгі коммерциялық деректер) | III |
| Тасымалдаушыға тығыз орналасуы (негізгі коммерциялық деректер) | NS 32/NS 35 |
| Номиналды көлденең қима (негізгі коммерциялық деректер) | 35 mm² |
| Қосылымдар саны (негізгі коммерциялық деректер) | 2 |
| Иілу сынағының нәтижесі (негізгі коммерциялық деректер) | Test passed |
| Термиялық сынақ нәтижесі (негізгі коммерциялық деректер) | Test passed |
| Өткізгіштің көлденең қимасы AWG макс. (Өлшемдері) | 2 |
| Өткізгіштің көлденең қимасы AWG мин. (Өлшемдері) | 18 |
| Тартылыс күшінің орнатылған мәні (негізгі коммерциялық деректер) | 190 N |
| Өткізгіштің көлденең қимасының максималды қаттылығы (өлшемдері) | 35 mm² |
| Өткізгіштің көлденең қимасының мин. (Өлшемдері) | 0.75 mm² |
| Оқшаулағыш материалдар тобы (негізгі коммерциялық деректер) | I |
| Талаптар, кернеудің төмендеуі (негізгі коммерциялық деректер) | ≤ 3.2 mV |
| Қолдың артқы жағын қорғау (Негізгі коммерциялық деректер) | guaranteed |
| Иілу сынағының айналу жылдамдығы (негізгі коммерциялық деректер) | 10 rpm |
| Кернеудің төмендеуі сынағының нәтижесі (негізгі коммерциялық деректер) | Test passed |
| Кернеу кернеуін тексерудің орнатылған мәні (негізгі коммерциялық деректер) | 9.8 kV |
| Өткізгіштің көлденең қимасының икемді макс. (Өлшемдері) | 35 mm² |
| Өткізгіштің көлденең қимасының икемді мин. (Өлшемдері) | 0.75 mm² |
| Стандартқа сәйкес қосылу (Қосылым деректері) | CSA |
| Кернеудің күрт өзгеруін сынау нәтижесі (негізгі коммерциялық деректер) | Test passed |
| NF F16-101, NF F10-102 F класы (негізгі коммерциялық деректер) | 2 |
| NF F16-101, NF F10-102 I класты (негізгі коммерциялық деректер) | 2 |
| Қолдауға тығыз сәйкестіктің нәтижесі (негізгі коммерциялық деректер) | Test passed |
| Қысқа тұйықталу тұрақтылығының нәтижесі (негізгі коммерциялық деректер) | Test passed |
| Температураның көтерілу сынағының нәтижесі (негізгі коммерциялық деректер) | Test passed |
| Стандартқа сәйкес қосылу (негізгі коммерциялық деректер) | IEC 60947-7-1 |
| Оттегі индексі (DIN EN ISO 4589-2) (Негізгі коммерциялық деректер) | >32 % |
| UL 94 стандартына сәйкес тұтанғыштық рейтингі (қосылу деректері) | V2 |
| Соққыдан қорғау сынағының сипаттамасы (негізгі коммерциялық деректер) | IEC 60529:2001-02 |
| Өткізгіштің көлденең қимасының созылу сынағы (негізгі коммерциялық деректер) | 35 mm² |
| Жалын сынағы әдісі (DIN EN 60695-11-10) (Негізгі коммерциялық деректер) | V0 |
| UL 94 (негізгі коммерциялық деректер) бойынша тұтанғыштық рейтингі | V2 |
| Түтін газының уыттылығы NFPA 130 (SMP 800C) (Негізгі коммерциялық деректер) | passed |
| Көлденең қимасы бірдей 2 өткізгіш, максималды қаттылық (өлшемдері) | 10 mm² |
| Көлденең қимасы бірдей 2 өткізгіш, ең аз қатты (өлшемдері) | 0.75 mm² |
| Көлденең қимасы бірдей, ең көп тізбектелген 2 өткізгіш (өлшемдері) | 10 mm² |
| Көлденең қимасы бірдей, ең аз дегенде тізбектелген 2 өткізгіш (өлшемдері) | 0.75 mm² |
| Қуат жиілігіне төзімді кернеудің орнатылған мәні (негізгі коммерциялық деректер) | 2 kV |
| Беттік тұтанғыштық NFPA 130 (ASTM E 162) (Негізгі коммерциялық деректер) | passed |
| Иілу сынағы өткізгішінің көлденең қимасы/салмағы (негізгі коммерциялық деректер) | 0.75 mm² / 0.4 kg |
| Өткізгіштің көлденең қимасының қысқа тұйықталуын сынау (негізгі коммерциялық деректер) | 35 mm² |
| Суықта статикалық оқшаулағыш материалды қолдану (Негізгі коммерциялық деректер) | -60 °C |
| Теміржол көлігінің өрт кезіндегі мінез-құлқы (DIN 5510-2) (Негізгі коммерциялық деректер) | Test passed |
| Номиналды күйдегі максималды қуат дисперсиясы (негізгі коммерциялық деректер) | 4.06 W |
| Калориметриялық жылу бөлінуі NFPA 130 (ASTM E 1354) (Негізгі коммерциялық деректер) | 28 MJ/kg |
| Қуат жиілігіне төзімділік кернеуін сынау нәтижесі (негізгі коммерциялық деректер) | Test passed |
| Теміржол көлігін өрттен қорғау (DIN EN 45545-2) R22 (Қосылым деректері) | HL 1 - HL 3 |
| Теміржол көлігін өрттен қорғау (DIN EN 45545-2) R23 (Қосылым деректері) | HL 1 - HL 3 |
| Теміржол көлігін өрттен қорғау (DIN EN 45545-2) R24 (Қосылым деректері) | HL 1 - HL 3 |
| Теміржол көлігін өрттен қорғау (DIN EN 45545-2) R26 (Қосылым деректері) | HL 1 - HL 3 |
| Теміржол көлігін өрттен қорғау (DIN EN 45545-2) R22 (Негізгі коммерциялық деректер) | HL 1 - HL 3 |
| Теміржол көлігін өрттен қорғау (DIN EN 45545-2) R23 (Негізгі коммерциялық деректер) | HL 1 - HL 3 |
| Теміржол көлігін өрттен қорғау (DIN EN 45545-2) R24 (Негізгі коммерциялық деректер) | HL 1 - HL 3 |
| Теміржол көлігін өрттен қорғау (DIN EN 45545-2) R26 (Негізгі коммерциялық деректер) | HL 1 - HL 3 |
| Түтіннің меншікті оптикалық тығыздығы NFPA 130 (ASTM E 662) (Негізгі коммерциялық деректер) | passed |
| Өткізгіштің көлденең қимасы икемді, пластикалық жеңі бар ферруласы бар (өлшемдері) | 35 mm² |
| Өткізгіштің көлденең қимасы икемді, пластикалық жеңі бар ферруласы бар, мин. (Өлшемдері) | 0.75 mm² |
| Оқшаулау материалының салыстырмалы температура индексі (Elec., UL 746 B) (Негізгі коммерциялық деректер) | 130 °C |
| Өткізгіштің көлденең қимасы икемді, пластикалық жеңсіз ферруласы бар (макс.) | 35 mm² |
| Өткізгіштің көлденең қимасы икемді, пластикалық жеңсіз ферруласы бар, мин. (Өлшемдері) | 0.75 mm² |
| Термиялық сипаттамалардың (ине жалынының) тиімділік ұзақтығының дәлелі (негізгі коммерциялық деректер) | 30 s |
| Оқшаулау материалының температуралық индексі (DIN EN 60216-1 (VDE 0304-21)) (Негізгі коммерциялық деректер) | 130 °C |
| Көлденең қимасы бірдей, көп қабатты, пластикалық жеңсіз феррулалары бар 2 өткізгіш, макс. (Өлшемдері) | 10 mm² |
| Көлденең қимасы бірдей, көпіршікті, пластикалық жеңсіз феррулалары бар 2 өткізгіш, мин. (Өлшемдері) | 0.75 mm² |
| Көлденең қимасы бірдей, көп қабатты, пластикалық жеңі бар ЕКІ феррулалы 2 өткізгіш, макс. (Өлшемдері) | 6 mm² |
| Көлденең қимасы бірдей, көп қабатты, пластикалық жеңі бар ЕКІ феррулалы 2 өткізгіш, мин. (Өлшемдері) | 0.75 mm² |
| Терминал нүктелерінің механикалық тұрақтылығын тексеру нәтижесі (5 x өткізгіш қосылымы) (Негізгі коммерциялық деректер) | Test passed |
Өнім сипаттамасы
Terminal block, nominal voltage: 800 V, nominal current: 125 A, Screw connection, Dimensioning cross-section: 35 mm², cross-section: 0.75 mm² - 35 mm², installation class: NS 35/7.5, NS 35/15, NS 32,
Негізгі ерекшеліктер
- Өнеркәсіптік деңгейдегі сапа
- RoHS талаптарына сәйкес
- CE сертификатталған
- 1 жыл кепілдік
