UHLC2CEP

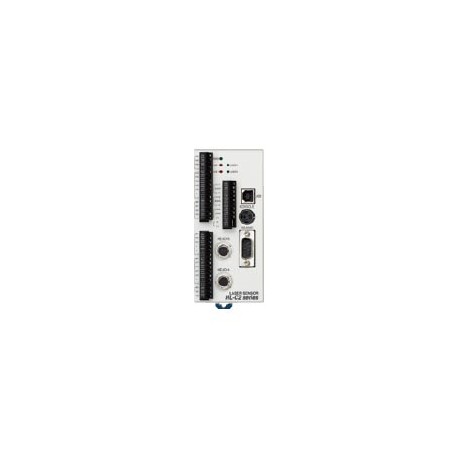

UHLC2CEP HL-C2CE-P PANASONIC Control unite HL-C2, low resolution, -5 to +5V, 4-20mA, PNP-type
$0.00USD
4400 қолжетімді
Негізгі сипаттамалар
Тауар:Specifications
Салмақ:450 g approx.
Мәліметтер:Controller
Өнім:Ultra High-speed High-precision Laser Displacement Sensor
Жеткізуші туралы ақпарат
PANASONIC
Өнімдер: 4316
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| Тауар | Specifications |
| Салмақ | 450 g approx. |
| Мәліметтер | Controller |
| Өнім | Ultra High-speed High-precision Laser Displacement Sensor |
| Материал | Case: Polycarbonate |
| Қосалқы құрал | USB cable (2 m 6.562 ft long): 1 pc.Short bracket: 1 pc. |
| Бөлшек нөмірі | HL-C2CE-P |
| Енгізуді қалпына келтіру | Reset is done when connected to external power (+).Applied voltage: 30 V DC or less(Leak current: 0.1 mA or less) |
| Дабыл шығысы | PNP open-collector transistor- Maximum source current: 100 mA- Applied voltage: 30 V DC or less(between alarm output and +V)- Residual voltage: 1 V or less(at 100 mA source current) |
| Өнім атауы | Ultra High-speed・High-precision Laser Displacement Sensor HL-C2 |
| Уақытты енгізу | ON at/during connection to external power (+)(depending on analysis mode)Applied voltage: 30 V DC or less(Leak current: 0.1 mA or less) |
| Іріктеу жиілігі | 10 micro s, 20 micro s, 40 micro s, 100 micro s, 200 micro s, 400 micro s, 1 ms, 2 ms |
| Строб шығысы | PNP open-collector transistor- Maximum source current: 100 mA- Applied voltage: 30 V DC or less(between strobe output to +V)- Residual voltage: 1 V or less(at 100 mA source current) |
| Өнім нөмірі | HL-C2CE-P |
| Қоректендіру кернеуі | 24 V DC plus or minus 10 % including ripple 0.5 V (P-P) |
| Нөлдік орнатылған кіріс | Zero set is ON when connected with external power (+).Zero set turns to OFF after continuously connected to external power (+) for one second.Applied voltage: 30 V DC or less (Leak current: 0.1 mA or less) |
| Индикатор: Қуат | Green LED (lights up at power on) |
| Ағымдағы тұтыну | 500 mA approx. at 2 sensor heads connected350 mA approx. at 1 sensor head connected(100 mA approx. is additionally required when the mini console is connected) |
| Индикатор: 1-дабыл | Red LED (lights up when OUT1 can not be measured due to insufficient amount of light) |
| Индикатор: 2-ші дабыл | Red LED (lights up when OUT2 can not be measured due to insufficient amount of light) |
| Лазерлік басқару кірісі | Laser emission is stopped when connected to external power (+).Laser is emitted immediately after opened.Applied voltage: 30 V DC or less(Leak current: 0.1 mA or less) |
| Жадты өзгерту кірісі | Memory is specified when connected to external power (+).Applied voltage: 30 V DC or less(Leak current: 0.1 mA or less) |
| Қосқыш сенсор басы | Number of connectable units: Max. 2 units. |
| Қашықтан блоктау кірісі | Laser emission is delayed when connected to IL (+).Laser emission stop at openApplied voltage: 30 V DC or less(Leak current: 0.1 mA or less) |
| Аналогтық шығыс: Ағымдағы | Current output scale: 4 to 20 mA/F.S (initial value)Output range during normal status: 2 to 24 mAOutput at abnormal status: 1 mA or 25 mAResolution: 3 micro A, Linearity plus or minus 0.05% F.S.Load impedance: 250 Ohm max., Response delay time: 10 micro s approx.(Note) The linearity is F.S.=16 mA to digital measurement value. Response delay time is the period after update of measurement value. |
| Аналогтық шығыс: Кернеу | Voltage output scale: -5 to +5 V/F.S (initial value)Output range during normal status: -10.0 to +10.0 VOutput at abnormal status: -10.8 V or +10.8 VResolution: 2 mV, Linearity: plus or minus 0.05 % F.S.Max. 2 mA, output impedance 50 Ohm , Response delay time: 1.5 micro s/V approx.(Note) The linearity is F.S.=20 V to digital measurement value. Response delay time is the period after update of measurement value. |
| Бағалау нәтижесі (HI, GO, LO) | PNP open-collector transistor- Maximum source current: 100 mA- Applied voltage: 30 V DC or less(between judgment output to +V)- Residual voltage: 1 V or less(at 100 mA source current) |
| Дабыл шығысы: Шығыс операциясы | Opened when the amount of light is insufficient |
| Строб шығысы: Шығыс операциясы | Opened at data determination |
| Дабыл шығысы: Қысқа тұйықталудан қорғау | Incorporated |
| Строб шығысы: Қысқа тұйықталудан қорғау | Incorporated |
| Индикатор: A сенсорының басы Лазерлік сәулелену | Green LED (lights up during or immediately before laser emission of sensor head A) |
| Индикатор: B сенсорының басы Лазерлік сәулелену | Green LED (lights up during or immediately before laser emission of sensor head B) |
| Қоршаған ортаға төзімділік: Қоршаған орта ылғалдылығы | 35 to 85 %RH |
| Қоршаған ортаға төзімділік: Соққыға төзімділік | 196 m/s2 acceleration (20 G approx.) in X,Y and Z directions for three times each |
| Қоршаған ортаға төзімділік: Қоршаған орта температурасы | 0 to +50 degrees +32 to +122 degrees Fahrenheit (No dew condensation or icing allowed), Storage: -20 to +70 degrees -4 to +158 degrees Fahrenheit |
| Бағалау шығысы (HI, GO, LO): Шығыс операциясы | Opened at output operation |
| Қоршаған ортаға төзімділік: Дірілге төзімділік | 10 to 55 Hz frequency (period: 1 min.), 0.75 mm 0.030 in amplitude in X, Y and Z directions for 30 min. each |
| Бағалау шығысы (HI, GO, LO): Қысқа тұйықталудан қорғау | Incorporated |
Өнім сипаттамасы
High performance analog laser low resolution controller, HL-C2 series, RS232 port, analog output ±5V/ 4 - 20mA, PNP digital output
Негізгі ерекшеліктер
- Өнеркәсіптік деңгейдегі сапа
- RoHS талаптарына сәйкес
- CE сертификатталған
- 1 жыл кепілдік
