UHLC201F

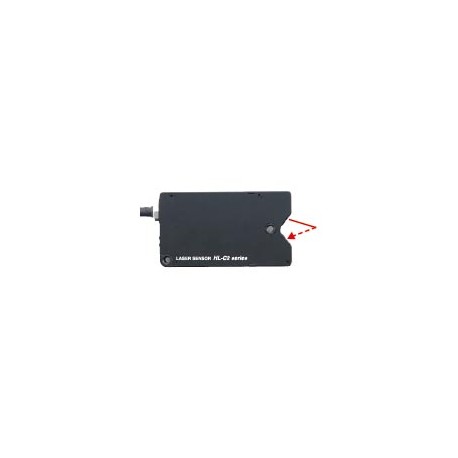

UHLC201F HL-C201F PANASONIC Sensorhead HL-C2, Laserclass 1, 10±1mm, 0.01μm, Spottype, Export Control
$0.00USD
4517 қолжетімді
Негізгі сипаттамалар
Тауар:Specifications
Кабель:Cabtyre cable, 0.5 m 1.640 ft long with connector
Салмақ:250 g approx. (including cable)
Мәліметтер:Sensor head (Small size Super-high precision)
Жеткізуші туралы ақпарат
PANASONIC
Өнімдер: 4316
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| Тауар | Specifications |
| Кабель | Cabtyre cable, 0.5 m 1.640 ft long with connector |
| Салмақ | 250 g approx. (including cable) |
| Мәліметтер | Sensor head (Small size Super-high precision) |
| Өнім | Ultra High-speed High-precision Laser Displacement Sensor |
| Материал | Enclosure: Die-cast aluminumCase cover: Die-cast aluminumFront cover: Glass |
| Қосалқы құрал | English warning label: 1 set [The FDA regulations conforming type includes a set of both the IEC label (written in English) and JIS label (written in Japanese)]. |
| Сызықтық | plus or minus 0.02 % F.S.(Note) Indicates error with respect to the ideal linear values for digital displacement output when standard objects were measured by our company. It may vary depending on the types of objects being measured. |
| Орнату режимі | Specular reflective |
| Бөлшек нөмірі | HL-C201F |
| Жарық көзі | Red semiconductor laser (Peak emission wavelength: 658 nm 0.026 mil)Class 1 (IEC / JIS / FDA, Laser Notice No.56),Max. output: 0.1 mW |
| Өнім атауы | Ultra High-speed・High-precision Laser Displacement Sensor HL-C2 |
| Арқалық диаметрі | dia. 20 micro m dia. 0.787 mil approx.(Note) This beam diameter is the size at the measurement center distance. These values were defined by using 1/e2 (13.5 %) of the center light intensity.If there is a slight leakage of light outside the normal spot diameter and if the periphery surrounding the sensing point has a higher reflectivity than the sensing point itself, then the results may be affected. |
| Өнім нөмірі | HL-C201F |
| Кабельді ұзарту | Extension up to total 30 m 98.425 ft is possible, with optional cable. |
| Өлшеу диапазоны | plus or minus 1 mm plus or minus 0.039 in(Note) Measuring range at sampling periods of 20 micro s and 10 micro s is as follows.20 micro s: +0.1 to +1.0 mm +0.004 to +0.039 in10 micro s: +0.8 to +1.0 mm +0.032 to +0.039 in |
| Қабылдаушы элемент | Linear image sensor |
| Индикатор: Лазер сәулеленуі | Green LED (lights up during laser emission) |
| Индикатор: Өлшеу диапазоны | Yellow LED(lights up when near the measurement center distance, blinks when within the measuring range, and lights out when outside of the measuring range.) |
| Өлшеу орталығының қашықтығы | 10 mm 0.394 in |
| Температура сипаттамалары | 0.01 % F.S./degrees |
| Қоршаған ортаға төзімділік: Қорғаныс | IP67 (IEC) (excluding the connector) |
| Ажыратымдылық [Үлгілердің орташа саны] | 0.04 micro m 0.0016 mil [256]0.01 micro m 0.0004 mil [4,096](Note) The P-P value for the deviation in the digital measurement values at the measurement center range has been converted for the measurement center distance. |
| Қолданылатын ережелер мен сертификаттар | CE Marking (EMC Directive, RoHS Directive), UKCA Marking (EMC Regulations, RoHS Regulations), China RoHS, FDA Regulations, Korea’s radio regulations (Radio Wave Act KC) |
| Қоршаған ортаға төзімділік: Қоршаған орта ылғалдылығы | 35 to 85 % RH, Storage: 35 to 85 % RH |
| Қоршаған ортаға төзімділік: Соққыға төзімділік | 196 m/s2 acceleration (20 G approx.) in X,Y and Z directions for three times each |
| Қоршаған ортаға төзімділік: Қоршаған ортаның жарықтануы | Incandescent light: 3,000 liter x at the light-receiving face |
| Қоршаған ортаға төзімділік: Қоршаған орта температурасы | 0 to +45 degrees +32 to +113 degrees Fahrenheit (No dew condensation), Storage: -20 to +70 degrees -4 to +158 degrees Fahrenheit |
| Қоршаған ортаға төзімділік: Дірілге төзімділік | 10 to 55 Hz (period: 1 min.) frequency, 1.5 mm 0.059 in amplitude in X,Y and Z directions for two hours each |
Өнім сипаттамасы
HLC2 laser sensor. Spot direct reflection sensor head ø20 μm, class 1, detection range 10 ± 1 mm., resolution 0.01 μm
