UHGC1200L3PJ

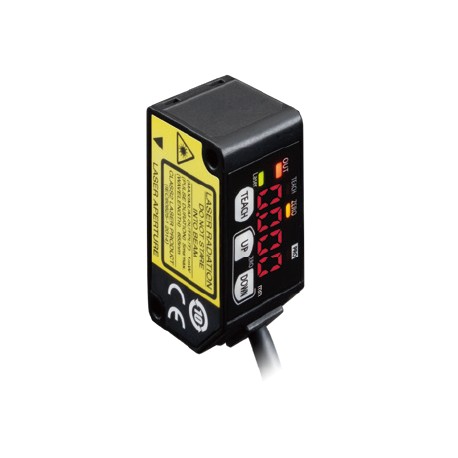

UHGC1200L3PJ HG-C1200L3-P-J PANASONIC Compact Laser Displacement Sensor, 200mm+/-80mm, IO Link, M12 Pigtail ..
$0.00USD
4954 қолжетімді
Негізгі сипаттамалар
Тауар:Specifications
Кабель:Discrete wire type: 0.2 mm24-core PVC cable, 2 m6.562 ftlongM12 connector type: 0.2 mm24-core PVC cable with connector, 0.3 m0.984 ftlong
Ескерту:(Note):Supply voltage: 24 V DC, ambient temperature: +20℃+68℉, response time: 10 ms, and analog output value of measurement center distance are used for unspecified measurement conditions. The subject is white ceramics.
Салмақ:30 g approx. (without cable), 50 g approx. (including cable)
Жеткізуші туралы ақпарат
PANASONIC
Өнімдер: 4316
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| Тауар | Specifications |
| Кабель | Discrete wire type: 0.2 mm24-core PVC cable, 2 m6.562 ftlongM12 connector type: 0.2 mm24-core PVC cable with connector, 0.3 m0.984 ftlong |
| Ескерту | (Note):Supply voltage: 24 V DC, ambient temperature: +20℃+68℉, response time: 10 ms, and analog output value of measurement center distance are used for unspecified measurement conditions. The subject is white ceramics. |
| Салмақ | 30 g approx. (without cable), 50 g approx. (including cable) |
| Мәліметтер | M12 connector type |
| Өнім | CMOS Type Micro Laser Distance Sensor |
| Материал | Enclosure: Aluminum die-cast, Front cover: Acrylic |
| Сызықтық | ±0.2 % F.S. |
| Қорғаныс | IP67(IEC) |
| Бөлшек нөмірі | HG-C1200L3-P-J |
| Жарық көзі | Red semiconductor laser Class 2 [IEC / EN/ JIS / GB / KS / FDA (Note)] Max. output: 1 mW, emission peak wavelength: 655 nm0.026 mil(Note:)This product complies with the FDA regulations (FDA 21 CFR 1040.10 and 1040.11) in accordance with FDA Laser Notice No. 56, except for complying with IEC 60825-1 Ed. 3. |
| Өнім атауы | CMOS type Micro Laser Distance Sensor HG-C1000L |
| Арқалық диаметрі | ø300 μm11.811 milapprox. |
| Қайталанымдылық | 200 μm7.874 mil |
| Жауап беру уақыты | Switchable between 1.5 ms / 5 ms / 10 ms |
| Басқару шығысы | PNP open-collector transistor• Maximum source current: 50 mA• Applied voltage: 30 V DC or less (Between control output to +V)• Residual voltage: 1.5 V or less (at 50 mA source current)• Leakage current: 0.1 mA or less |
| Өнім нөмірі | HG-C1200L3-P-J |
| Қоректендіру кернеуі | 24 V DC ±10 % Ripple P-P 10 % |
| Кабельді ұзарту | Extension up to total 20 m65.617 ftis possible with 0.3 mm2, or more, cable. |
| Өлшеу диапазоны | ±80 mm3.150 in |
| Қоршаған ортаның ылғалдылығы | 35 to 85 % RH, Storage: 35 to 85 % RH |
| Ластану дәрежесі | 2 |
| Соққыға төзімділік | 500 m/s2acceleration (50 G approx.) in X, Y and Z directions three times each |
| Жұмыс биіктігі | 2,000 m6561.680 ftor less |
| Қоршаған ортаның жарықтануы | Incandescent light: 3,000 ℓx or less at the light-receiving face |
| Қоршаған орта температурасы | -10 to +45℃-14 to 113℉(No dew condensation or icing allowed), Storage: -20 to +60℃-4 to 140℉ |
| Ағымдағы тұтыну | 40 mA or less (at 24 V DC supply voltage) |
| Дірілге төзімділік | 10 to 55 Hz (period: 1 min.) frequency, 1.5 mm0.059 indouble amplitude in X, Y and Z directions for two hours each |
| Өлшеу орталығының қашықтығы | 200 mm7.874 in |
| Температура сипаттамалары | 0.03%F.S./℃ |
| Басқару шығысы: Шығыс операциясы | Switchable between either Light-ON or Dark-ON |
| Байланыс шығысы (C/Q): Бод жылдамдығы | COM3 (230.4 kbps) |
| Басқару шығысы: Қысқа тұйықталудан қорғау | Incorporated (auto reset type) |
| Қолданылатын ережелер мен сертификаттар | CE Marking (EMC Directive, RoHS Directive), UKCA Marking (EMC Regulations, RoHS Regulations), FDA Regulations, UL/c-UL Certification |
| Байланыс шығысы (C/Q): Процесс деректері | 4 byte |
| Байланыс шығысы (C/Q): Ең аз цикл уақыты | 1.0 ms |
| Байланыс шығысы (C/Q): IO-Link байланысы | IO-Link Specification V1.1 |
Өнім сипаттамасы
Micro Displacement Laser Sensor, measuring range 200mm. ± 80mm., repeatability 200μm., beam diameter approx. 300μm., PNP digital output, IO-Link interface, M12 connector 0.3m
Негізгі ерекшеліктер
- Өнеркәсіптік деңгейдегі сапа
- RoHS талаптарына сәйкес
- CE сертификатталған
- 1 жыл кепілдік
