UDP111AEPJ

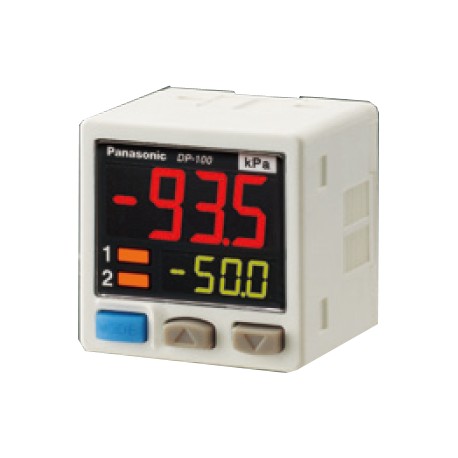

UDP111AEPJ DP111AEPJ DP-111A-E-P-J PANASONIC Pressure sensor, -1 to 1bar, 1 to 5V, PNP, M5 and G1/8, M8-conn..
$0.00USD
3339 қолжетімді
Негізгі сипаттамалар
Тауар:Specifications
Мәліметтер:Standard pressure port type
Дисплей:4 digits + 4 digits 3-color LCD display(Display refresh rate : 250 ms, 500 ms, 1,000 ms, selectable by key operation)
Өнім:Dual Display Digital Pressure Sensor [For Gas]
Жеткізуші туралы ақпарат
PANASONIC
Өнімдер: 4316
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| Тауар | Specifications |
| Мәліметтер | Standard pressure port type |
| Дисплей | 4 digits + 4 digits 3-color LCD display(Display refresh rate : 250 ms, 500 ms, 1,000 ms, selectable by key operation) |
| Өнім | Dual Display Digital Pressure Sensor [For Gas] |
| Материал | Enclosure : PBT (glass fiber reinforced), LCD display : Acrylic, Pressure port : Stainless steel (SUS303), Mounting threaded part : Brass (nickel plated), Switch part : Silicone rubber |
| Индикатор | Orange LED(Comparative output 1 operation indicator : Lights up when comparative output is ON, Analog voltage output operation indicator : Lights up when setting) |
| Қорғаныс | IP40 (IEC) |
| Бөлшек нөмірі | DP-111A-E-P-J |
| Кабель ұзындығы | Total length up to 100 m328.084 ft(less than 30 m98.425 ftwhen conforming to CE marking) is possible with 0.3 mm2, or more, cable |
| Өнім атауы | Dual Display Digital Pressure Sensor [For Gas] DP-100 |
| Қысым порты | M5 female thread + G 1/8 male thread |
| Сыртқы кіріс | <PNP output>ON voltage : 5 V to +V DCOFF voltage : 0.6 V DC or less, or openInput impedance : 10 kΩ approx.Input time : 1 ms or more |
| Өнім нөмірі | DP-111A-E-P-J |
| Қоректендіру кернеуі | 12 to 24 V DC ±10 % Ripple P-P 10 % or less |
| Қоршаған ортаның ылғалдылығы | 35 to 85 % RH (No dew condensation or icing allowed), Storage : 35 to 85 % RH |
| Қолданылатын сұйықтық | Non-corrosive gas |
| Соққыға төзімділік | 100 m/s2acceleration (10 G approx.) in X, Y and Z directions three times each |
| Қысым түрі | Gauge pressure |
| Қосу әдісі | Connector |
| Қуат тұтыну | Normal operation :720 mW or less (Current consumption 30 mA or less at 24 V supply voltage)ECO mode :480 mW or less at STD (Current consumption 20 mA or less at 24 V supply voltage)360 mW or less at FULL (Current consumption 15 mA or less at 24 V supply voltage) |
| Салыстырмалы нәтиже | <PNP output>PNP open-collector transistor- Maximum source current : 100 mA- Applied voltage : 30 V DC or less (between comparative output and +V)- Residual voltage : 2 V or less (at 100 mA source current) |
| Қысым диапазонын орнатыңыз | -101.0 to +101.0 kPa-1.030 to +1.030 kgf/cm2-1.010 to +1.010 bar-14.64 to +14.64 psi-757 to +757 mmHg-29.8 to 29.8 inHg |
| Қоршаған орта температурасы | -10 to +50 ℃+14 to +122 ℉, Storage : -10 to +60 ℃+14 to +140 ℉ |
| Номиналды қысым диапазоны | -100.0 to +100.0 kPa |
| Дірілге төзімділік | 10 to 500 Hz frequency, 3 mm0.118 indouble amplitude or maximum acceleration 196 m/s2, in X, Y and Z directions for two hours each(when panel is mounted: 10 to 150 Hz frequency, 0.75 mm0.030 inamplitude or maximum acceleration 49 m/s2, in X, Y and Z directions for two hours each) |
| Аналогтық ток шығысы | Output current : 4 to 20 mAZero point : 12 mA ±5 % F.S.Span : 16 mA ±5 % F.S.Linearity : within ±1 % F.S.Load resistance : 250 Ω (max.) |
| Аналогтық кернеу шығысы | Output voltage : 1 to 5 V DCZero point : within 3 V ±5 % F.S.Span : within 4 V ±5 % F.S.Linearity : within ±1 % F.S.Output impedance : 1 kΩ approx. |
| Оқшаулауға төзімділік | 50MΩ or more with 500 V DC megger between all supply terminals connected together and enclosure |
| Кернеуге төзімділік | 1,000 V AC for one min. between all supply terminals connected together and enclosure |
| Қысымға төзімділік | 500 kPa |
| Температура сипаттамалары | Within ±0.5 % F.S.(at +20 ℃+68 ℉) |
| CE белгісі директивасына сәйкестік | EMC Directive, RoHS Directive |
| Салыстырмалы нәтиже: Гистерезис | Minimum 1 digit (variable)(however, 2 digits when using psi unit) |
| Салыстырмалы шығыс: Шығыс режимдері | EASY mode / Hysteresis mode / Window comparator mode |
| Салыстырмалы нәтиже: Қайталанымдылық | ±0.1 % F.S.(within ±2 digits) |
| Салыстырмалы нәтиже: Жауап беру уақыты | 2.5 ms, 5 ms, 10 ms, 25 ms, 50 ms, 100 ms, 250 ms, 500 ms, 1,000 ms, 5,000 ms, selectable by key operation |
| Дисплей: Көрсетілетін қысым диапазоны | -101.0 to +101.0 kPa-1.030 to +1.030 kgf/cm2-1.010 to +1.010 bar-14.64 to +14.64 psi-757 to +757 mmHg-29.8 to 29.8 inHg |
| Салыстырмалы шығыс: Шығыс операциясы | NO / NC (selectable by key operation) |
| Салыстырмалы шығыс: Қысқа тұйықталудан қорғау | Incorporated |
Өнім сипаттамасы
DP100 series dual digital pressure controller type EUROPE, multifunction, -100 to 100KPa, PNP, M8 connector
Негізгі ерекшеліктер
- Өнеркәсіптік деңгейдегі сапа
- RoHS талаптарына сәйкес
- CE сертификатталған
- 1 жыл кепілдік
