UCS 145-125-H-GD 9005

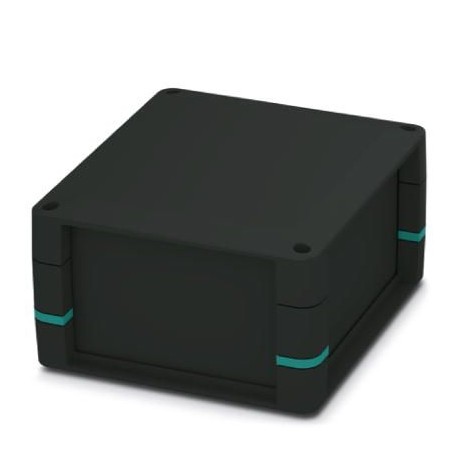

UCS 145-125-H-GD 9005 2203335 PHOENIX CONTACT Electronic housing
$0.00USD
4991 қолжетімді
Негізгі сипаттамалар
GTIN:4055626404479
Тапсырыс кілті:2203335
Қаптау блогы:1 pc
Күш (соққы):20 N
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| GTIN | 4055626404479 |
| Тапсырыс кілті | 2203335 |
| Қаптау блогы | 1 pc |
| Күш (соққы) | 20 N |
| Шыққан елі | DE (Germany) |
| Температура (шок) | 125 °C |
| Арнайы тариф нөмірі | 85389099 |
| Техникалық сипаттама (шок) | IEC 60695-10-2:2014-02 |
| Сынақ ұзақтығы (шок) | 1 h |
| (Жалпы ақпарат) | Mounting the PCB: Slotted Torx®(T7) |
| Түс (RAL) (өлшемдер) | black (9005) |
| Түрі (негізгі коммерциялық деректер) | high |
| Төмендету коэффициенті (PCB деректері) | 1 |
| Өлшемдері (Заттың қасиеттері) | 120 mm x 100 mm (Maximum circuit board dimensions) |
| Орнату орны (PCB деректері) | vertical |
| Қуаттың диссипациясы (PCB деректері) | 13.5 W |
| Пульс пішіні (діріл сынағы) | Half-sine |
| Үдеу (діріл сынағы) | 15g |
| Тереңдік [d] (Элемент қасиеттері) | 67 mm |
| Ені [ w ] (Элемент қасиеттері) | 145 mm |
| Қоршаған орта температурасы (PCB деректері) | 20 °C |
| Биіктігі [ h ] (Элементтің қасиеттері) | 125 mm |
| Техникалық сипаттама (діріл сынағы) | IEC 60068-2-27:2008-02 |
| Қоршау материалы (өлшемдер) | PC |
| Тапсырыс нөмірі (негізгі коммерциялық деректер) | 2203335 |
| Соққы ұзақтығы (діріл сынағы) | 11 ms |
| Сынақ нұсқаулары (Діріл сынағы) | X-, Y- and Z-axis (pos. and neg.) |
| Тұрғын үй түрі (негізгі коммерциялық деректер) | Universal housings |
| ПХД қалыңдығы (қоршаған орта жағдайлары) | 0.8 mm ... 3 mm |
| Қаптама түрі (орнату туралы ескертпе) | Box packaging |
| Бір дана салмағы (қаптаманы қоспағанда) | 246.380 g |
| Өлшемдік сурет (Заттың қасиеттері) | |
| Қаптамадағы дана саны (орнату туралы ескертпе) | 1 |
| Жалпы PCB беті (қоршаған орта жағдайлары) | 12000 mm² |
| Баспа платасының бекіткішінің түрі (қоршаған орта жағдайлары) | Bolt mounting |
| ПХД ұстағыштары туралы ескертпе (қоршаған орта жағдайлары) | This product is prepared for a printed-circuit board. Additional printed-circuit boards can be mounted using adhesive pads (accessories). |
| ПХД ұстағыштарының саны (қоршаған орта жағдайлары) | 1 |
| Жетек пішінді бұранда басы (Жалпы ақпарат) | Screw connection between housing halves: Slotted Torx®(T10) |
| Номинациялық орауыштар (Орнату туралы ескертпе) | Pcs. |
| Амплитуда (механикалық беріктік/айналмалы цилиндр) | 0.15 mm (10 - 58.1 Hz) |
| Жиілік (механикалық беріктік/айналмалы цилиндр) | 10 - 150 - 10 Hz |
| Әр бағыттағы соққылар саны (Діріл сынағы) | 3 |
| Температура (Термостабельділік (шарды тарту сынағы)) | 850 °C |
| Сыпыру жылдамдығы (механикалық беріктік/айналмалы ұңғы) | 1 octave/min |
| Үдеу (механикалық беріктік/айналмалы ұңғы) | 2g (58.1 - 150 Hz) |
| Техникалық сипаттама (Термостабельділік (шар тәрізді итеру сынағы)) | DIN EN 60695-2-11 (VDE 0471-2-11):2014-11 |
| Сипаттамасы (Механикалық беріктік/айналмалы ұңғы) | IEC 60068-2-6:2007-12 |
| UL 94 (өлшеулер) стандартына сәйкес тұтанғыштық рейтингі | V0 |
| Сынақ нұсқаулары (Механикалық беріктік/айналмалы цилиндр) | X-, Y- and Z-axis |
| Әсер ету уақыты (Термостабельділік (шарды тарту сынағы)) | 30 s |
| Қоршаған орта температурасы (жинақтау) (Материал сипаттамалары) | -5 °C ... 100 °C |
| Нәтиже (өрт қаупін бағалау сынағы (жарық сым)) | Test passed |
| (Қоршаулармен қамтамасыз етілетін қорғаныс дәрежелері (IP коды)) | Attach the adhesive pads: Make sure that the surface of the housing is clean, dry, and free of grease. Temperature range: +18°C ... +30°C / Closing pressure force: 60 N / Closing pressure time: 3 s |
| Қоршаған орта температурасы (жұмыс істеу) (Материал сипаттамалары) | -40 °C ... 100 °C (depending on power dissipation) |
| Қатайту моменті / айналу жылдамдығы (Жалпы ақпарат) | Screw connection between housing halves: 1.2 Nm-1.4 Nm / 500 rpm-1000 rpm |
| Сипаттамасы (қуаттың таралуы, 60 °C температурадағы бір корпус) | IEC 60068-2-31:2008-05 |
| Құлау биіктігі (қуаттың таралуы, 60 °C температурада бір корпус) | 50 cm |
| Әр оське сынақ ұзақтығы (механикалық беріктік/айналмалы цилиндр) | 2.5 h |
| Ескерту (Қоршаулармен қамтамасыз етілетін қорғаныс дәрежелері (IP коды)) | The housing can be opened a maximum of 10 times. |
| Төмендету коэффициенті (қуаттың диссипациясы, 20°C температурада бір корпус) | 0.84 |
| UL 94 стандартына сәйкес тұтанғыштық рейтингі (қаптама туралы ақпарат) | V0 |
| Орнату орны (қуаттың таралуы, 20°C температурада бір корпус) | vertical |
| Қуаттың диссипациясы (қуаттың диссипациясы, 20°C температурада бір корпус) | 11.3 W |
| Төмендету коэффициенті (қуаттың диссипациясы, 30 °C температурада бір корпус) | 0.66 |
| Төмендету коэффициенті (қуаттың диссипациясы, 40 °C температурада бір корпус) | 0.54 |
| Төмендету коэффициенті (қуаттың диссипациясы, 50 °C температурада бір корпус) | 0.4 |
| Орнату орны (қуаттың таралуы, 30 °C температурада бір корпус) | vertical |
| Орнату орны (қуаттың таралуы, 40 °C температурада бір корпус) | vertical |
| Орнату орны (қуаттың таралуы, 50 °C температурада бір корпус) | vertical |
| Қуаттың диссипациясы (қуаттың диссипациясы, 30 °C температурада бір корпус) | 9 W |
| Қуаттың диссипациясы (қуаттың диссипациясы, 40 °C температурада бір корпус) | 7.3 W |
| Қуаттың диссипациясы (қуаттың диссипациясы, 50 °C температурада бір корпус) | 5.5 W |
| Салыстырмалы ылғалдылық (сақтау/тасымалдау) (Материалдың сипаттамалары) | 80 % |
| Техникалық сипаттама (өрт қаупін бағалауға арналған сынақ (жарқыраған сым)) | VW PV 3.10.7:2005-02 |
| Қоршаған орта температурасы (қуаттың таралуы, 20°C температурадағы бір корпус) | 30 °C |
| Қоршаған орта температурасы (қуаттың таралуы, 30 °C температурадағы бір корпус) | 40 °C |
| Қоршаған орта температурасы (қуаттың таралуы, 40 °C температурада бір корпус) | 50 °C |
| Қоршаған орта температурасы (қуаттың таралуы, 50 °C температурада бір корпус) | 60 °C |
| Қоршаған орта температурасы (сақтау/тасымалдау) (Материал сипаттамалары) | -40 °C ... 55 °C |
| Тамшылау циклдерінің саны (қуаттың диссипациясы, 60 °C температурада бір корпус) | 50 |
| Техникалық сипаттама (бояумен немесе лакпен жабуға кедергі келтіретін заттарды сынау) | IEC 60529:1989-11 + AMD 1:1999-11 + AMD 2:2013-08 |
| Нәтижесі, қорғаныс дәрежесі, IP коды (бояу немесе лакпен жабуға кедергі келтіретін заттарды тексеру) | IP40 |
Өнім сипаттамасы
Complete housing for printed circuit boards, flexible positioning; includes the halves of the housing, closed side walls, adhesion domes for fixing the plate, screws for housing and fixing the plate;
