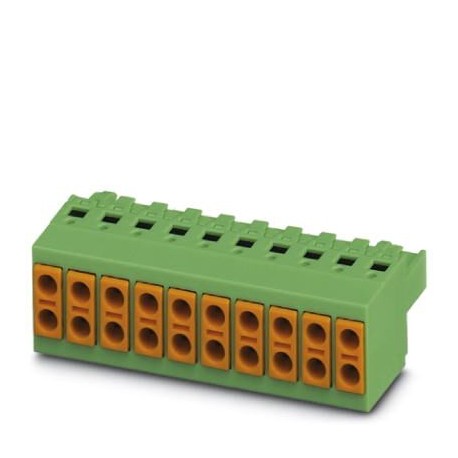

TVFKC 1,5/ 3-ST CP1,3BD:C/Q
TVFKC 1,5/ 3-ST CP1,3BD:C/Q 1050785 PHOENIX CONTACT Printed-circuit board connector TVFKC 1,5/ 3-ST CP1,3BD:..
$0.00USD
3622 қолжетімді
Негізгі сипаттамалар
GTIN:4055626669243
Тапсырыс кілті:1050785
Қаптау блогы:1
ETIM 5.0 (eCl@ss):EC002638
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| GTIN | 4055626669243 |
| Тапсырыс кілті | 1050785 |
| Қаптау блогы | 1 |
| ETIM 5.0 (eCl@ss) | EC002638 |
| ETIM 6.0 (eCl@ss) | EC002638 |
| ETIM 7.0 (eCl@ss) | EC002638 |
| Арнайы тариф нөмірі | 85366990 |
| (Қоршаған орта жағдайлары) | Test passed |
| Нәтиже (Сырғыту сынағы) | Test passed |
| Ескерту (Қосылу сыйымдылығы) | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
| Ұсыныс (негізгі коммерциялық деректер) | 5 mm |
| Ескерту (Қаптама туралы ақпарат) | In accordance with IEC 61984, COMBICON connectors have no switching power (COC). During designated use, they must not be plugged in or disconnected when carrying voltage or under load. |
| eCl@ss 4.0 (Жіктеулер) | 27260700 |
| eCl@ss 4.1 (Жіктеулер) | 27260700 |
| eCl@ss 5.0 (Жіктеулер) | 27260700 |
| eCl@ss 5.1 (Жіктеулер) | 27260700 |
| eCl@ss 6.0 (Жіктеулер) | 27260700 |
| eCl@ss 7.0 (Жіктеулер) | 27440309 |
| eCl@ss 8.0 (Жіктеулер) | 27440309 |
| eCl@ss 9.0 (Жіктеулер) | 27440309 |
| Циклдер саны (тарту сынағы) | 25 |
| Техникалық сипаттамасы (тартып алу сынағы) | IEC 60512-8:1993-01 |
| Ном. кернеу (Заттың қасиеттері) | 320 V |
| Номиналды кернеу (бұйымның қасиеттері) | 250 V |
| Өлшемдік сынақ (тарту сынағы) | Test passed IEC 60512-1:2001-01 |
| Сынақ нәтижесі (қоршаған орта жағдайлары) | Test passed |
| Номиналды ток (элементтің қасиеттері) | 10 A |
| қосылатын (Электр параметрлері) | Yes |
| Суық стресс (Беріктік сынақтары (B)) | -40 °C/2 h |
| Техникалық сипаттама (Климаттық сынақтар (D)) | |
| Визуалды тексеру (тартпалы тест) | Test passed IEC 60512-1:2001-01 |
| Бір позициядағы сынақ күші (тарту сынағы) | 24 N |
| (Тоқтату және қосылу әдісі) | 1.5 mm² / flexible / > 40 N |
| Қосылатын жүйе (негізгі коммерциялық деректер) | CLASSIC COMBICON |
| Техникалық сипаттама (Беріктік сынақтары (B)) | ISO 6988:1985-02 |
| Техникалық сипаттама (Механикалық сынақтар (A)) | IEC 60512-5:1992-08 |
| Таңбалау кедергісі (тарту сынағы) | Test passed IEC 60068-2-70:1995-12 |
| Термиялық кернеу (Беріктік сынақтары (B)) | 100 °C/168 h |
| Байланыс түрі (негізгі коммерциялық деректер) | Female connector |
| Байланыс материалы (қосылу сыйымдылығы) | Cu alloy |
| Деңгейлер саны (негізгі коммерциялық деректер) | 1 |
| Номиналды кернеу (II/2) (Заттың қасиеттері) | 4 kV |
| Қосылу әдісі (негізгі коммерциялық деректер) | Push-in spring connection |
| Коррозиялық кернеу (Беріктік сынақтары (B)) | KFW 0.2 S/1 cycle |
| Корпус түсі (Материалдық деректер - байланыс) | green (6021) |
| Поляризация және кодтау (тарту сынағы) | Test passed IEC 60512-7:1993-08 (Polarization) |
| Мақалалар ауқымы (негізгі коммерциялық деректер) | TVFKC 1,5/..-ST |
| Номиналды кернеу (III/2) (Заттың қасиеттері) | 4 kV |
| Жіпті кесу ұзындығы (электрлік параметрлер) | 8 mm |
| (Қоршаған орта және беріктік сынақтары (E)) | No hazardous substances above threshold values |
| Қосылу әдісі (Электр параметрлері) | Push-in spring connection |
| Лауазым саны (негізгі коммерциялық деректер) | 3 |
| Әлеуеттер саны (негізгі коммерциялық деректер) | 3 |
| Қосылымдар саны (негізгі коммерциялық деректер) | 6 |
| Pitch (Материалдық деректер – іске қосу элементі) | 5 mm |
| Техникалық сипаттама (Электрлік сынақтар - Функция) | IEC 60999-1:1999-11 |
| Байланысқа төзімділік R1 (Механикалық сынақтар (A)) | 1.8 mΩ |
| Байланысқа төзімділік R2 (Механикалық сынақтар (A)) | 2.5 mΩ |
| Оқшаулағыш материал (Материалдық деректер - байланыс) | PA |
| Оқшаулағыш материал (Материалдық деректер - корпус) | PA |
| Номиналды кернеу (III/3) (Заттың қасиеттері) | 4 kV |
| Беттік сипаттамалары (Қосылу сыйымдылығы) | hot-dip tin-plated |
| Қаптама түрі (өнімнің өлшемдері) | packed in cardboard |
| Мақаланың қысқаша сипаттамасы (негізгі коммерциялық деректер) | Printed-circuit board connector |
| Қаптамадағы дана (өнімнің өлшемдері) | 50 |
| Температура циклдары (Электрлік сынақтар - Функция) | 192 |
| a өлшемі (Материалдық деректер – іске қосу элементі) | 10 mm |
| Тарту сынағы (тоқтату және қосу әдісі) | IEC 60999-1:1999-11 |
| Ені [ w ] (Материалдық деректер – іске қосу элементі) | 15 mm |
| Биіктігі [ h ] (Материалдық деректер – іске қосу элементі) | 15 mm |
| Енгізу/шығару циклдары (Механикалық сынақтар (A)) | 50 |
| Ұзындығы [l] (Материалдық деректер – іске қосу элементі) | 23.3 mm |
| Шамамен бір позаға беріктік шегі (тарту сынағы) | 6 N |
| Қытай RoHS (Қоршаған орта және беріктік сынақтары (E)) | Environmentally friendly use period: unlimited = EFUP-e |
| Бір позаға шамамен енгізу беріктігі (тарту сынағы) | 8 N |
| Оқшаулағыш материалдар тобы (Материалдық деректер - байланыс) | I |
| IEC 60112 стандартына сәйкес CTI (Материалдық деректер - байланыс) | 600 |
| IEC 60112 стандартына сәйкес CTI (Материалдық деректер - тұрғын үй) | 600 |
| Өткізгіштің көлденең қимасы (Электр параметрлері) | 0.2 mm² ... 1.5 mm² |
| Техникалық сипаттамалары (ауа саңылаулары және ағып кету қашықтығы) | IEC 60999-1:1999-11 |
| Техникалық сипаттама (стандартқа сәйкес механикалық сынақтар) | IEC 60664-1:2007-04 |
| Номинациялық қаптама бірліктері (өнімнің өлшемдері) | Pcs. |
| Шамамен бір позаға беріктік шегі (температура циклдері) | 6 N |
| Өткізгіштің көлденең қимасы икемді (Электр параметрлері) | 0.2 mm² ... 1.5 mm² |
| Бір позаға шамамен енгізу беріктігі (температура циклдері) | 8 N |
| Қуат жиілігіне төзімді кернеу (Беріктік сынақтары (B)) | 2.21 kV |
| Қуат жиілігіне төзімді кернеу (Механикалық сынақтар (A)) | 2.21 kV |
| Өлшемдік сызба (Материалдық деректер – іске қосу элементі) | |
| Цилиндрлік өлшеуіш ось / диаметр (Электрлік параметрлер) | 2.4 mm x 1.5 mm / 1.9 mm |
| Нәтиже, қорғау дәрежесі, IP коды (Климаттық сынақтар (D)) | Finger safety with IP20 test finger |
| Өткізгіштің көлденең қимасы AWG / kcmil (Электр параметрлері) | 24 ... 16 |
| Қоршаған орта температурасы (жинақтау) (Жалпы өнім туралы ақпарат) | -5 °C ... 100 °C |
| Металл бетінің жанасу аймағы (үстіңгі қабат) (Қосылу сыйымдылығы) | Tin (4 - 8 µm Sn) |
| Қоршаған орта температурасы (жұмыс) (Жалпы өнім туралы ақпарат) | -40 °C ... 100 °C (dependent on the derating curve) |
| Теңіз деңгейіндегі импульстік кернеуге төзімділік (Беріктік сынақтары (B)) | 4.8 kV |
| Теңіз деңгейіндегі импульстік кернеуге төзімділік (Механикалық сынақтар (A)) | 4.8 kV |
| Өткізгіштің зақымдалуын және босаңсуын тексеру (қоршаған орта жағдайлары) | IEC 60999-1:1999-11 |
| Сынақ – қайталап қосу және ажырату (қоршаған орта жағдайлары) | IEC 60999-1:1999-11 |
| Металл бетінің терминалдық нүктесі (үстіңгі қабат) (Қосылу сыйымдылығы) | Tin (4 - 8 µm Sn) |
| Қондырғыдағы контакт ұстағышына қойылатын талаптар >20 Н (температура циклдары) | Test passed |
| UL 94 стандартына сәйкес тұтанғыштық рейтингі (Материалдық деректер - байланыс) | V0 |
| UL 94 стандартына сәйкес тұтанғыштық рейтингі (материалдық деректер - корпус) | V0 |
| Қосылған кездегі поляризация >20 Н (температура циклдері) | Test passed |
| Сынақ тогы (максималды көлденең қима) (Электрлік сынақтар - Функция) | 10 A |
| Сынақ тогы (минималды көлденең қима) (Электрлік сынақтар - Функция) | 4 A |
| Оқшаулау кедергісі, көршілес позициялар (Механикалық сынақтар (A)) | > 10 TΩ |
| Қоршаған орта температурасы (сақтау/тасымалдау) (Жалпы өнім туралы ақпарат) | -40 °C ... 70 °C |
| Саңылаулар және сызаттардың арақашықтығы (стандартқа сәйкес механикалық сынақтар) | IEC 60664-1:2007-04 |
| Ең аз ағып кету қашықтығының мәні (II/2) (стандартқа сәйкес механикалық сынақтар) | 3.2 mm |
| Ең аз ағып кету қашықтығының мәні (III/2) (стандартқа сәйкес механикалық сынақтар) | 3 mm |
| Ең аз ағып кету қашықтығының мәні (III/3) (стандартқа сәйкес механикалық сынақтар) | 3.2 mm |
| EN 60695-2-12 стандартына сәйкес GWFI жарқыраған сымның тұтану индексі (Материалдық деректер - байланыс) | 850 |
| Ең аз саңылау - біртекті емес өріс (II/2) (стандартқа сәйкес механикалық сынақтар) | 3 mm |
| Минималды саңылау - біртекті емес өріс (III/2) (стандартқа сәйкес механикалық сынақтар) | 3 mm |
| Ең аз саңылау - біртекті емес өріс (III/3) (стандартқа сәйкес механикалық сынақтар) | 3 mm |
| EN 60695-2-13 стандартына сәйкес GWIT жарқыл сымының тұтану температурасы (Материалдық деректер - байланыс) | 775 |
| Өткізгіштің көлденең қимасы / өткізгіш түрі / созылу күші (тоқтату және қосу әдісі) | 0.2 mm² / solid / > 10 N |
| Өткізгіштің көлденең қимасы, икемді, ферруласы бар, пластикалық жеңі бар (Электрлік параметрлер) | 0.25 mm² ... 1.5 mm² (only together with CRIMPFOX 6) |
| EN 60695-10-2 стандартына сәйкес шар қысымын сынауға арналған температура (Материалдық деректер - байланыс) | 125 °C |
| Өткізгіштің көлденең қимасы икемді, пластикалық жеңсіз ферруламен (электрлік параметрлер) | 0.25 mm² ... 1.5 mm² (only together with CRIMPFOX 6) |
Өнім сипаттамасы
Connector for printed circuit board, nominal section: 1.5 mm², color: green, nominal current: 10 A, nominal voltage (III/2): 320 V, contact surface: Tin, contact type: Female, number of potentials: 3,
