TTC-6P-3-HF-M-12DC-UT-I

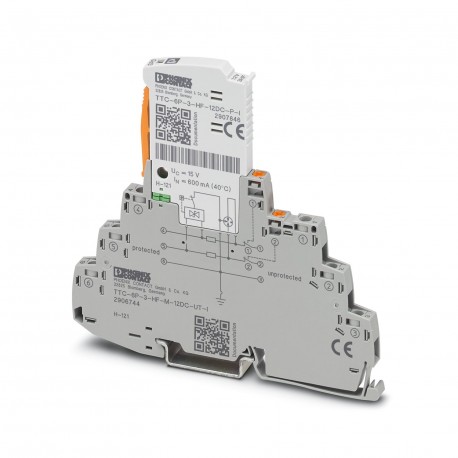

TTC-6P-3-HF-M-12DC-UT-I 2906744 PHOENIX CONTACT Surge protection, consisting of protective plug and base ele..
$0.00USD
3761 қолжетімді
Негізгі сипаттамалар
:C2
Ескерту:2000 + corrigendum 2001 + A1:2008, modified + A2:2012
Түрі:DIN rail module, two-section, divisible
Тереңдік:100 mm (incl. DIN rail 7.5 mm)
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| C2 | |
| Ескерту | 2000 + corrigendum 2001 + A1:2008, modified + A2:2012 |
| Түрі | DIN rail module, two-section, divisible |
| Тереңдік | 100 mm (incl. DIN rail 7.5 mm) |
| Ені | 6.2 mm +0.1 mm |
| Биіктігі | 105.8 mm |
| Биіктік | ≤ 2000 m (amsl) |
| Өнім түрі | Surge protection for information technology |
| Бұрандалы бұранда | M3 |
| Орнату түрі | DIN rail: TH 35 - 7.5 mm |
| Номиналды ток | 600 mA (56 °C) |
| Өнім тобы | TERMITRAB complete |
| Бүйірлік панельді ашу | No |
| Мақаланы қайта қарау | 07 |
| Корпус материалы | PBT |
| Ластану дәрежесі | 2 |
| Қосылу әдісі | Screw connection |
| Қатайту моменті | 0.5 Nm ... 0.6 Nm |
| Номиналды кернеу БҰ | 12 V DC |
| Өлшемдік сурет | |
| Іс-әрекет бағыты | Line-Line & Line-Signal Ground/Shield & optional Signal Ground/Shield-Earth Ground |
| Оқшаулағыш материал | PBT |
| Әр жолға кедергі | 1.65 Ω ±20 % |
| Сыйымдылық (Core-Core) | typ. 32 pF |
| Color (Base element) | gray (RAL 7042) |
| Қорғау дәрежесі | IP20 |
| Асқын кернеу санаты | III |
| Қалдық ток IPE | ≤ 200 µA |
| Сыйымдылық (Core-Earth) | typ. 32 pF |
| Максималды кіріс тогы | 600 mA (T4 / ≤ 30 °C) |
| Максималды кіріс кернеуі | 15 V DC |
| Color (Male connector) | light gray (RAL 7035) |
| IEC сынақ жіктемесі | C1 |
| Стандарттар/техникалық сипаттамалар | IEC 61643-21 |
| Кіріс әлсіреуі aE, sym. | typ. 0.3 dB (≤ 8.7 MHz/150 Ω) |
| Максималды қажетті резервтік сақтандырғыш | 630 mA (FF) |
| AWG өткізгішінің көлденең қимасы | 24 ... 12 |
| Кіріс әлсіреуі aE, асимметрия. | typ. 0.3 dB (≤ 10.5 MHz / 150 Ω) |
| Жауап беру уақыты tA (сызық-сызық) | ≤ 1 ns |
| Импульсті қалпына келтіру уақыты (сызықтық) | ≤ 30 ms |
| Жауап беру уақыты tA(line-earth) | ≤ 1 ns |
| Өткізгіштің көлденең қимасы қатты | 0.2 mm² ... 4 mm² |
| Максималды үздіксіз кернеу UC | 15 V DC |
| Импульсті қалпына келтіру уақыты (сызықтық жер) | ≤ 30 ms |
| Импульстік беріктік (сызықтық) | C1 - 1 kV / 500 A |
| Кернеуден қорғау ақаулығы туралы хабарлама | optical |
| Қоршаған орта температурасы (жұмыс) | -40 °C ... 70 °C (T4) |
| Импульстік беріктік (жерге сызу) | C1 - 1 kV / 500 A |
| Өткізгіштің көлденең қимасы икемді | 0.2 mm² ... 2.5 mm² |
| Рұқсат етілген ылғалдылық (жұмыс) | 5 % ... 95 % |
| Жұмыс істейтін тиімді ток ICat UC | ≤ 100 µA |
| UL 94 стандарты бойынша тұтанғыштық рейтингі | V-0 |
| Кернеуден қорғау деңгейі жоғары (желілік) | ≤ 145 V (C1 - 1 kV / 500 A) |
| Қоршаған орта температурасы (сақтау/тасымалдау) | -40 °C ... 85 °C |
| Кернеуден қорғау деңгейі жоғары (желілік-жерлеу) | ≤ 40 V (C1 - 1 kV / 500 A) |
| Жалпы разряд тогы Iжалпы(8/20) мкс | 10 kA |
| Кернеуден қорғау деңгейі Upstatic (желілік) | ≤ 40 V (C1 - 1 kV / 500 A) |
| Максималды жалпы разряд тогы Iжалпы макс(8/20) мкс | 20 kA (1x - non Ex) |
| Номиналды разряд тогы In(8/20) мкс (сызықтық-сызықтық) | 5 kA |
| 150 Ом жүйесіндегі fg (3 дБ) кесу жиілігі, сим. | typ. 60 MHz |
| Номиналды разряд тогы In(8/20) мкс (жерге қосу желісі) | 5 kA |
| Импульстік разряд тогы Iimp(10/350) мкс (сызықтық-сызықтық) | 0.5 kA |
| Импульстік разряд тогы Iimp(10/350) мкс (жерге қосу желісі) | 0.5 kA |
| 150 Ом жүйесіндегі fg (3 дБ), асимметриялық (PE) кесу жиілігі | typ. 60 MHz |
Өнім сипаттамасы
Surge protection, consisting of plug-in protection and base element, with integrated status indication and blade interrupt for three signal conductors with common reference potential. For high-frequen
Негізгі ерекшеліктер
- Өнеркәсіптік деңгейдегі сапа
- RoHS талаптарына сәйкес
- CE сертификатталған
- 1 жыл кепілдік
