TTC-6-TVSD-C-24DC-UT-I

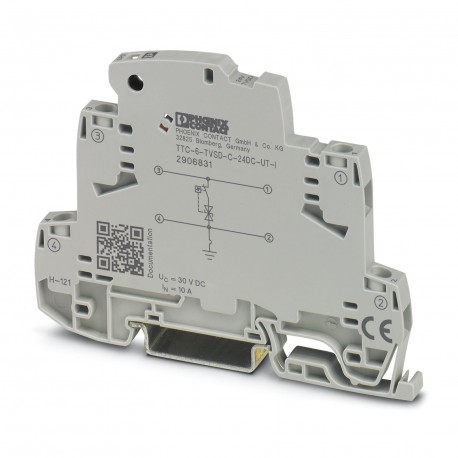

TTC-6-TVSD-C-24DC-UT-I 2906831 PHOENIX CONTACT Fine surge protection with integrated status indicator for a ..
$0.00USD
4253 қолжетімді
Негізгі сипаттамалар
:21 V AC
Ескерту:2000 + corrigendum 2001 + A1:2008, modified + A2:2012
Түрі:DIN rail module, one-piece
Түс:gray (RAL 7042)
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| 21 V AC | |
| Ескерту | 2000 + corrigendum 2001 + A1:2008, modified + A2:2012 |
| Түрі | DIN rail module, one-piece |
| Түс | gray (RAL 7042) |
| Тереңдік | 69.5 mm (incl. DIN rail 7.5 mm) |
| Ені | 6.2 mm |
| Биіктігі | 92 mm |
| Биіктік | ≤ 4000 m (amsl) |
| Өнім түрі | Surge protection for MCR technology |
| Бұрандалы бұранда | M3 |
| Орнату түрі | DIN rail: 35 mm |
| Номиналды ток | 10 A (60 °C) |
| Өнім тобы | TERMITRAB complete |
| Бүйірлік панельді ашу | Yes |
| Мақаланы қайта қарау | 08 |
| Корпус материалы | PBT |
| Ластану дәрежесі | 2 |
| Қосылу әдісі | Screw connection |
| Қатайту моменті | 0.5 Nm ... 0.6 Nm |
| Номиналды кернеу БҰ | 24 V DC |
| Өлшемдік сурет | |
| Іс-әрекет бағыты | Line-Earth Ground |
| Оқшаулағыш материал | PBT |
| Әр жолға кедергі | ≤ 100 mΩ |
| Қорғау дәрежесі | IP20 (with end cover) |
| Асқын кернеу санаты | III |
| Қалдық ток IPE | ≤ 5 µA |
| Сыйымдылық (Core-Earth) | 1.5 nF |
| IEC сынақ жіктемесі | C3 |
| Стандарттар/техникалық сипаттамалар | IEC 61643-21 |
| AWG өткізгішінің көлденең қимасы | 24 ... 12 |
| Кіріс әлсіреуі aE, асимметрия. | typ. 0.3 dB (≤ 520 kHz/150 Ω) |
| Жауап беру уақыты tA(line-earth) | ≤ 1 ns |
| Өткізгіштің көлденең қимасы қатты | 0.2 mm² ... 4 mm² |
| Максималды үздіксіз кернеу UC | 30 V DC |
| Кернеуден қорғау ақаулығы туралы хабарлама | optical |
| Қоршаған орта температурасы (жұмыс) | -40 °C ... 85 °C |
| Импульстік беріктік (жерге сызу) | C3 - 30 A |
| Өткізгіштің көлденең қимасы икемді | 0.2 mm² ... 2.5 mm² |
| Рұқсат етілген ылғалдылық (жұмыс) | 5 % ... 95 % |
| Жұмыс істейтін тиімді ток ICat UC | ≤ 5 µA |
| UL 94 стандарты бойынша тұтанғыштық рейтингі | V-0 |
| Қоршаған орта температурасы (сақтау/тасымалдау) | -40 °C ... 85 °C |
| Кернеуден қорғау деңгейі жоғары (желілік-жерлеу) | ≤ 50 V (C3 - 25 A) |
| Номиналды разряд тогы In(8/20) мкс (жерге қосу желісі) | 150 A |
| 150 Ом жүйесіндегі fg (3 дБ), асимметриялық (PE) кесу жиілігі | typ. 1.7 MHz |
Өнім сипаттамасы
Fine surge protection with integrated status indication for a grounded signal conductor with reference potential.
