TTC-6-2XTVSD-12DC-PT

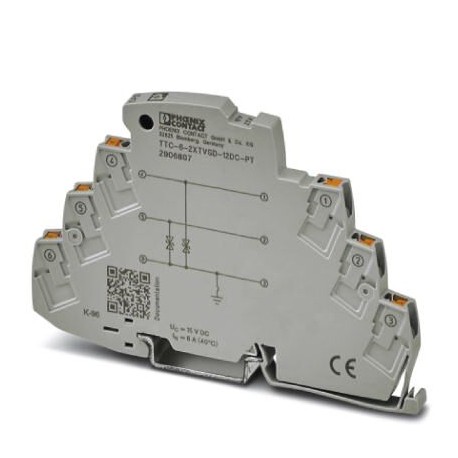

TTC-6-2XTVSD-12DC-PT 2906807 PHOENIX CONTACT Fine surge protection for two signal wires with common referenc..
$0.00USD
3315 қолжетімді
Негізгі сипаттамалар
GTIN:4055626135717
Тапсырыс кілті:2906807
(Жалпы):C3 - 100 A
(Сызбалар):
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| GTIN | 4055626135717 |
| Тапсырыс кілті | 2906807 |
| (Жалпы) | C3 - 100 A |
| (Сызбалар) | |
| Каталог беті | Page 148 (C-4-2019) |
| Қаптау блогы | 1 pc |
| Тереңдік (сызбалар) | 69.5 mm (incl. DIN rail 7.5 mm) |
| БҰҰ СПСК 11 (ETIM) | 39121610 |
| Ені (сызбалар) | 6.2 mm +0.1 mm |
| Шыққан елі | DE (Germany) |
| ETIM 2.0 (eCl@ss) | EC000943 |
| ETIM 3.0 (eCl@ss) | EC000943 |
| ETIM 4.0 (eCl@ss) | EC000943 |
| ETIM 5.0 (eCl@ss) | EC000943 |
| ETIM 6.0 (eCl@ss) | EC000943 |
| ETIM 7.0 (eCl@ss) | EC000943 |
| Биіктігі (сызбалар) | 105.8 mm |
| (Қосылым деректері) | EN 61643-21 2001 + A1:2009 + A2:2013 |
| Диаграмма (сызбалар) | |
| БҰҰ СПСК 13.2 (ETIM) | 39121620 |
| БҰҰ SPSC 18.0 (ETIM) | 39121620 |
| БҰҰ SPSC 19.0 (ETIM) | 39121620 |
| БҰҰ SPSC 20.0 (ETIM) | 39121620 |
| БҰҰ SPSC 21.0 (ETIM) | 39121620 |
| БҰҰ SPSC 6.01 (ETIM) | 30212010 |
| БҰҰ SPSC 12.01 (ETIM) | 39121610 |
| Арнайы тариф нөмірі | 85363010 |
| БҰҰ СПСК 7.0901 (ETIM) | 39121610 |
| Биіктік (өлшемдер) | ≤ 4000 m (amsl (above mean sea level)) |
| Номиналды ток (жалпы) | 6 A (55 °C) |
| Түрі (қоршаған орта жағдайлары) | DIN rail module, one-piece |
| Түс (қоршаған орта жағдайлары) | traffic grey A RAL 7042 |
| (Стандарттар мен ережелер) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Номиналды кернеу БҰҰ (Жалпы) | 12 V DC |
| eCl@ss 4.0 (Жіктеулер) | 27140201 |
| eCl@ss 4.1 (Жіктеулер) | 27130801 |
| eCl@ss 5.0 (Жіктеулер) | 27130801 |
| eCl@ss 5.1 (Жіктеулер) | 27130801 |
| eCl@ss 6.0 (Жіктеулер) | 27130800 |
| eCl@ss 7.0 (Жіктеулер) | 27130807 |
| eCl@ss 8.0 (Жіктеулер) | 27130807 |
| eCl@ss 9.0 (Жіктеулер) | 27130807 |
| Әр жолға кедергі (Жалпы) | ≤ 100 mΩ |
| Қалдық ток IPE (жалпы) | ≤ 200 µA |
| Сыйымдылық (жерге сызу) (Жалпы) | typ. 5.2 nF |
| Қорғаныс дәрежесі (өлшемдері) | IP20 |
| IEC сынақ жіктемесі (Жалпы) | C1 |
| Орнату түрі (қоршаған орта жағдайлары) | DIN rail: TH 35 - 7.5 mm |
| Ең көп қажетті резервтік сақтандырғыш (Жалпы) | 6.3 A (FF) |
| Бір дана салмағы (қаптаманы қоспағанда) | 0.000 g |
| Қоршау материалы (қоршаған орта жағдайлары) | PBT |
| Кіріс әлсіреуі aE, асимметрия. (Жалпы) | typ. 0.3 dB (≤ 130 kHz/150 Ω) |
| Араластыру ұзындығы (қорғаныс тізбегі) | 8 mm |
| Қытай RoHS (стандарттар мен ережелер) | Environmentally Friendly Use Period = 50 |
| Қосу әдісі (қорғаныс тізбегі) | Push-in connection |
| REAch SVHC (Стандарттар мен ережелер) | |
| Жауап беру уақыты tA(line-earth) (Жалпы) | ≤ 1 ns |
| Ең жоғары үздіксіз кернеу UC (жалпы) | 15 V DC |
| Іс-әрекет бағыты (қоршаған орта жағдайлары) | Line-Earth Ground |
| Импульстік беріктік (жерге сызу) (Жалпы) | C1 - 1 kV / 500 A |
| Стандарттар/техникалық сипаттамалар (Қосылым деректері) | IEC 61643-21 2000 + corrigendum 2001 + A1:2008, modified + A2:2012 |
| Қоршаған орта температурасы (жұмыс) (өлшемдері) | -40 °C ... 85 °C |
| Рұқсат етілген ылғалдылық (жұмыс) (өлшемдері) | 5 % ... 95 % |
| AWG (қорғаныс тізбегі) өткізгішінің көлденең қимасы | 24 ... 12 |
| Кернеуден қорғау деңгейі Жоғары (желілік жер) (Жалпы) | ≤ 35 V (C1 - 1 kV/500 A) |
| Өткізгіштің көлденең қимасы (қорғаныс тізбегі) | 0.2 mm² ... 4 mm² |
| Жалпы разряд тогы Iжалпы(8/20) мкс (Жалпы) | 2 kA |
| Қоршаған орта температурасы (сақтау/тасымалдау) (Өлшемдері) | -40 °C ... 85 °C |
| Өткізгіштің көлденең қимасы икемді (қорғаныс тізбегі) | 0.2 mm² ... 2.5 mm² |
| UL 94 (қоршаған орта жағдайлары) бойынша тұтанғыштық рейтингі | V-0 |
| Номиналды разряд тогы In(8/20) мкс (жерге қосу желісі) (Жалпы) | 0.5 kA |
| 150 Ом жүйесіндегі (жалпы) кесу жиілігі fg (3 дБ), асимметриялық (PE) | typ. 420 kHz |
Өнім сипаттамасы
More details
Негізгі ерекшеліктер
- Өнеркәсіптік деңгейдегі сапа
- RoHS талаптарына сәйкес
- CE сертификатталған
- 1 жыл кепілдік
Техникалық мәліметтер
Diagram
Өнім құжаттары
Техникалық сипаттама
Техникалық сипаттамалар және өнімділік деректері
Пайдаланушы нұсқаулығы
Орнату және пайдалану нұсқаулығы
