TT-ST-M-EX(I)-24DC

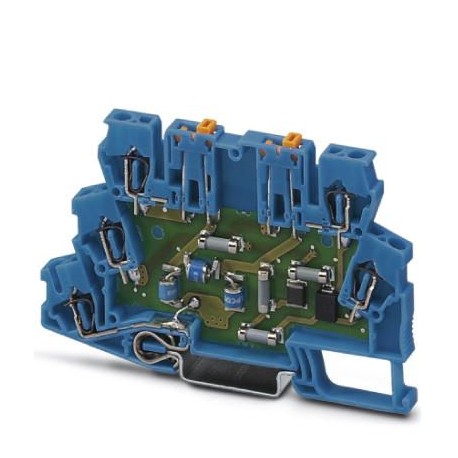

TT-ST-M-EX(I)-24DC 2859424 PHOENIX CONTACT Surge protection device
$0.00USD
3920 қолжетімді
Негізгі сипаттамалар
GTIN:4017918961763
Ескерту:Made to Order (non-returnable)
Тапсырыс кілті:2859424
(Жалпы):Ex ia IIIC T135 °C...T85 °C Da
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| GTIN | 4017918961763 |
| Ескерту | Made to Order (non-returnable) |
| Тапсырыс кілті | 2859424 |
| (Жалпы) | Ex ia IIIC T135 °C...T85 °C Da |
| Каталог беті | Page 97 (C-6-2015) |
| Қаптау блогы | 10 pc |
| ATEX (Жалпы) | II 1G Ex ia IIC T4...T6 Ga |
| IECEx (Жалпы) | Ex ia IIC T4...T6 Ga |
| Шыққан елі | DE (Germany) |
| (Қосылым деректері) | IEC 60079-26 2014 |
| Арнайы тариф нөмірі | 85363030 |
| Биіктік (өлшемдер) | ≤ 2000 m (amsl (above mean sea level)) |
| Номиналды ток (жалпы) | 200 mA (40 °C) |
| Түрі (қоршаған орта жағдайлары) | Double-level terminal block with disconnect knife |
| Түс (қоршаған орта жағдайлары) | sky blue RAL 5015 |
| Тереңдік (негізгі коммерциялық деректер) | 65.1 mm (incl. DIN rail 7.5 mm) |
| Ені (негізгі коммерциялық деректер) | 6.2 mm |
| (Стандарттар мен ережелер) | -40 °C ... 40 °C (T6) |
| Биіктігі (негізгі коммерциялық деректер) | 100 mm |
| Номиналды кернеу БҰҰ (Жалпы) | 24 V DC |
| Қалдық ток IPE (жалпы) | ≤ 2 µA |
| Тізбектей қосылған кедергі (Жалпы) | 6.6 Ω ±20 % |
| Қорғаныс дәрежесі (өлшемдері) | IP20 |
| IEC сынақ жіктемесі (Жалпы) | C1 |
| Орнату түрі (қоршаған орта жағдайлары) | DIN rail: 35 mm |
| Кіріс әлсіреуі aE, sym. (Жалпы) | typ. 1 dB (≤ 400 kHz/50 Ω) |
| Ең көп қажетті резервтік сақтандырғыш (Жалпы) | 200 mA (T) |
| Бір дана салмағы (қаптаманы қоспағанда) | 27.190 g |
| Қоршау материалы (қоршаған орта жағдайлары) | PA 6.6 |
| Жауап беру уақыты tA(line-line) (Жалпы) | ≤ 1 ns |
| Араластыру ұзындығы (қорғаныс тізбегі) | 8 mm |
| Қосу әдісі (қорғаныс тізбегі) | Spring-cage connection |
| Жауап беру уақыты tA(line-earth) (Жалпы) | ≤ 100 ns |
| Ең жоғары үздіксіз кернеу UC (жалпы) | 30 V DC |
| Іс-әрекет бағыты (қоршаған орта жағдайлары) | Line-Line & Line-Earth Ground |
| Импульстік беріктік (сызықтық-сызықтық) (Жалпы) | C2 - 10 kV/5 kA |
| Кернеуден қорғау ақаулығы туралы хабарлама (жалпы) | none |
| Қосылу әдісі IN (қорғаныс тізбегі) | Spring-cage |
| Импульстік беріктік (жерге сызу) (Жалпы) | C2 - 10 kV/5 kA |
| Қосылу әдісі OUT (қорғаныс тізбегі) | Spring-cage |
| Стандарттар/техникалық сипаттамалар (Қосылым деректері) | EN 61643-21 A2:2013 |
| Кіріс (желілік) кезіндегі қалдық кернеу (жалпы) | ≤ 40 V |
| Қоршаған орта температурасы (жұмыс) (өлшемдері) | -40 °C ... 80 °C |
| Жұмыс істейтін тиімді ток ICat UC (жалпы) | ≤ 10 µA |
| максималды кіріс қуаты Pi (Стандарттар мен ережелер) | 1.6 W |
| AWG (қорғаныс тізбегі) өткізгішінің көлденең қимасы | 24 ... 14 |
| Кернеуден қорғау деңгейі Жоғары (желілік) (Жалпы) | ≤ 60 V (C2 - 10 kV / 5 kA) |
| Максималды кіріс тогы Ii (Стандарттар мен ережелер) | 200 mA |
| Максималды кіріс кернеуі Ui (стандарттар мен ережелер) | 30 V |
| Кернеуден қорғау деңгейі Жоғары (желілік жер) (Жалпы) | ≤ 1.5 kV (C2 - 10 kV / 5 kA) |
| Өткізгіштің көлденең қимасы (қорғаныс тізбегі) | 0.5 mm² ... 4 mm² |
| Жалпы разряд тогы Iжалпы(8/20) мкс (Жалпы) | 10 kA |
| Қоршаған орта температурасы (сақтау/тасымалдау) (Өлшемдері) | -40 °C ... 80 °C |
| Жалпы разряд тогы Iжалпы(10/350) мкс (Жалпы) | 2 kA |
| Өткізгіштің көлденең қимасы икемді (қорғаныс тізбегі) | 0.5 mm² ... 2.5 mm² |
| Максималды ішкі индуктивтілік Li (Стандарттар мен ережелер) | 1 µH |
| Максималды ішкі сыйымдылық Ci (Стандарттар мен ережелер) | 4 nF |
| Қоршаған орта температурасы (жұмыс істеу) (Стандарттар мен ережелер) | -40 °C ... 85 °C (T4) |
| UL 94 (қоршаған орта жағдайлары) бойынша тұтанғыштық рейтингі | V-2 |
| Айнымалы токтың өткізу қабілеті (жерге қосу) (Жалпы) | 2.5 A - 1 s |
| Кесу жиілігі fg (3 дБ), 50 Ом жүйесіндегі (жалпы) сим. | typ. 3 MHz |
| Номиналды разряд тогы In(8/20) мкс (сызықтық-сызықтық) (Жалпы) | 5 kA |
| 150 Ом жүйесіндегі fg (3 дБ) кесу жиілігі, сим. (Жалпы) | typ. 1 MHz |
| Номиналды разряд тогы In(8/20) мкс (жерге қосу желісі) (Жалпы) | 10 kA (in total) |
| Номиналды импульстік ток Ian (10/1000) мкс (сызықтық-сызықтық) (Жалпы) | 100 A |
| Ian (10/1000) мкс (сызықтық) қалдық кернеу (жалпы) | ≤ 45 V |
| Номиналды импульстік тогы Ian (10/1000) мкс (жерге қосу желісі) (Жалпы) | 200 A (in total) |
| Импульстік разряд тогы Iimp(10/350) мкс (сызықтық-сызықтық) (Жалпы) | 1 kA |
| Импульстік разряд тогы Iimp(10/350) мкс (жерге қосу желісі) (Жалпы) | 2 kA |
| 1 кВ/мкс (желілік) күрт өсу кезіндегі шығыс кернеуінің шектелуі (жалпы) | ≤ 40 V |
| 1 кВ/мкс (желілік-жерлеу) күрт өсу кезіндегі шығыс кернеуінің шектелуі (Жалпы) | ≤ 1.5 kV |
| 1 кВ/мкс (желілік) статикалық шығыс кернеуінің шектелуі (жалпы) | ≤ 40 V |
| Максималды разряд тогы Imax(8/20) мкс максимум (сызықтық-сызықтық) (Жалпы) | 5 kA |
| 1 кВ/мкс (желілік жерге қосу) статикалық кезінде шығыс кернеуінің шектелуі (жалпы) | ≤ 1.5 kV |
| Саңылаулар мен саңылаулар арақашықтықтарына арналған стандарттар (қоршаған орта жағдайлары) | EN 60079-11 |
| Максималды разряд тогы Imax(8/20) мкс максимум (жерге қосу желісі) (Жалпы) | 10 kA (in total) |
Өнім сипаттамасы
More details
Негізгі ерекшеліктер
- Өнеркәсіптік деңгейдегі сапа
- RoHS талаптарына сәйкес
- CE сертификатталған
- 1 жыл кепілдік
