TC-2KS40-AO8-EX-PR-RS

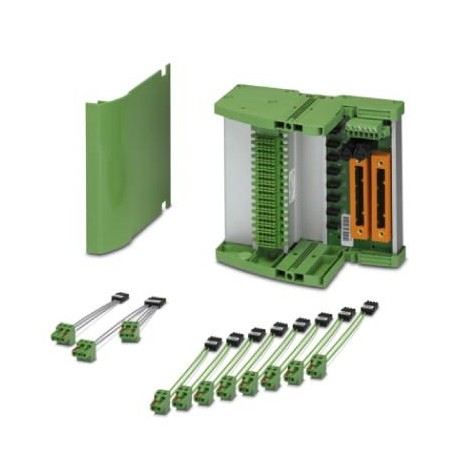

TC-2KS40-AO8-EX-PR-RS 2905204 PHOENIX CONTACT Module carrier
$0.00USD
3947 қолжетімді
Негізгі сипаттамалар
GTIN:4046356950060
Ескерту:Made to Order (non-returnable)
Тапсырыс кілті:2905204
(Жалпы):2x green LEDs (PWR1 and PWR2)
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| GTIN | 4046356950060 |
| Ескерту | Made to Order (non-returnable) |
| Тапсырыс кілті | 2905204 |
| (Жалпы) | 2x green LEDs (PWR1 and PWR2) |
| Каталог беті | Page 525 (C-5-2017) |
| Қаптау блогы | 1 pc |
| (Өлшемдері) | Class I, Zone 2, Group IIC |
| Сақтандырғыш (жалпы) | 2x 2.5 A on PCB, slow-blow (replaceable) |
| Шыққан елі | DE (Germany) |
| Соққы (өлшемдері) | 15g, according to IEC 60068-2-27 |
| Арнайы тариф нөмірі | 85366990 |
| Шок (2-қосылу) | 15g, according to IEC 60068-2-27 |
| Белгілеу (Жалпы) | Power module |
| Шығыс атауы (Жалпы) | Switching output |
| Байланыс түрі (Жалпы) | 1 N/C contact (alarm = open) |
| Кіріс тогы (Жалпы) | ≤ 2 A |
| Кіріс кернеуі (жалпы) | 24 V DC |
| Оқшаулау (өлшемдері) | Basic insulation |
| Қосылым атауы (Қамтамасыз ету) | Power supply |
| Белгілеу (өлшемдер) | Air clearances and creepage distances |
| Күйді көрсету (Жалпы) | 1 x red LED (error) |
| Жырту ұзындығы (Қосымша) | 7 mm |
| Қосылу әдісі (Қамтамасыз ету) | Screw connection |
| Тереңдік (қоршаған орта жағдайлары) | 160 mm |
| Артық қоректендіру (Жалпы) | yes, decoupled from diodes |
| Ені (қоршаған орта жағдайлары) | 148 mm |
| Биіктігі (қоршаған орта жағдайлары) | 170 mm |
| UL, АҚШ/Канада (Өлшемдері) | UL 61010 Listed |
| (Стандарттар мен ережелер) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Лауазым саны (Жеткізу) | 6 |
| Кіріс кернеуінің диапазоны (жалпы) | 19.2 V DC ... 30 V DC |
| Қосылым атауы (1-қосылым) | Controller level |
| Қосылымдар саны (Қамтамасыз ету) | 1 |
| Максималды биіктік (2-қосылу) | ≤ 2000 m |
| Қосылу әдісі (1-қосылу) | Yokogawa KS-compatible |
| Ластану дәрежесі (өлшемдері) | 2 |
| Номиналды кернеу (өлшемдері) | 0.5 kV |
| Асқын кернеу санаты (өлшемдері) | II |
| Лауазым саны (1-қосылу) | 40 |
| Стандарттар/ережелер (өлшемдер) | DIN EN 50178 |
| Діріл (жұмыс) (өлшемдері) | 2g, according to IEC 60068-2-6 |
| Максималды коммутациялық кернеу (Жалпы) | 50 V DC (0.3 A) |
| Өткізгіштің көлденең қимасы AWG (Қамтамасыз ету) | 24 ... 12 |
| Қосылымдар саны (1-қосылым) | 2 |
| Діріл (жұмыс) (2-қосылу) | 2g, according to IEC 60068-2-6 |
| Бір дана салмағы (қаптаманы қоспағанда) | 99.990 g |
| Номиналды оқшаулау кернеуі (өлшемдері) | 50 V |
| Қытай RoHS (стандарттар мен ережелер) | Environmentally Friendly Use Period = 50 |
| Өткізгіштің көлденең қимасы (Қосымша) | 0.14 mm² ... 2.5 mm² |
| Номиналды кернеу БҰҰ (негізгі коммерциялық деректер) | < 30 V DC (Per signal/channel) |
| Өткізгіштің көлденең қимасы икемді (Қамтамасыз ету) | 0.14 mm² ... 2.5 mm² |
| Қорғау дәрежесі (негізгі коммерциялық деректер) | IP00 |
| Поляризация және кернеуден қорғау (жалпы) | Yes |
| Қоршаған орта температурасы (жұмыс) (2-қосылым) | -20 °C ... 60 °C (Please observe module specifications) |
| Максималды рұқсат етілген ток (негізгі коммерциялық деректер) | 1 A (Signal/channel) |
| Рұқсат етілген ылғалдылық (жұмыс) (2-қосылу) | 5 % ... 95 % (non-condensing) |
| UL 94 стандартына сәйкес тұтанғыштық рейтингі (өлшемдері) | V0 |
| Қоршаған орта температурасы (сақтау/тасымалдау) (2-қосылым) | -40 °C ... 80 °C |
Өнім сипаттамасы
Termination Carrier for redundant connection of 8 MACX Analog Ex i output separator amplifiers to analog output cards of the Yokogawa ProSafe-RS control system, using two KS40, 40-pole connectors. Sui
Негізгі ерекшеліктер
- Өнеркәсіптік деңгейдегі сапа
- RoHS талаптарына сәйкес
- CE сертификатталған
- 1 жыл кепілдік
Техникалық мәліметтер
Cable set for signal transmission on the Termination Carrier for modules from the MACX Analog Ex series. Connection of terminal points 3.1 and 3.2 (signal transmission) to the signal PCB.
