STI 2,5-3PE/3L/3NT

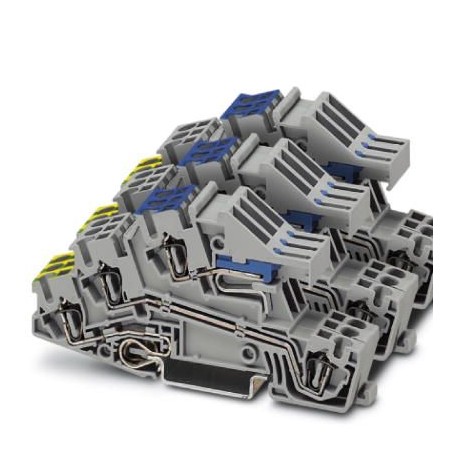

STI 2,5-3PE/3L/3NT 3038079 PHOENIX CONTACT Installation ground terminal block
$0.00USD
3749 қолжетімді
Негізгі сипаттамалар
GTIN:4017918819729
Тапсырыс кілті:3038079
Каталог беті:Page 149 (CL-2005)
Қаптау блогы:15 pc
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| GTIN | 4017918819729 |
| Тапсырыс кілті | 3038079 |
| Каталог беті | Page 149 (CL-2005) |
| Қаптау блогы | 15 pc |
| Ені (жалпы) | 15.6 mm |
| Ұзындығы (жалпы) | 97 mm |
| Шыққан елі | DE (Germany) |
| Ескерту (Өлшемдер) | Please observe the current carrying capacity of the DIN rails. |
| Арнайы тариф нөмірі | 85369010 |
| (Негізгі коммерциялық деректер) | 250 V (phase conductor/N) |
| Ең аз тапсырыс саны | 15 pc |
| Биіктігі NS 35/15 (жалпы) | 58 mm |
| Биіктігі NS 35/7,5 (жалпы) | 50.5 mm |
| Ескерту (Негізгі коммерциялық деректер) | Assembly instructions:For secure fastening of the neutral busbar, supports must be set at the beginning and end of each terminal strip as well as every 20 cm on longer terminal strips. |
| Түс (негізгі коммерциялық деректер) | gray |
| (Стандарттар мен ережелер) | No hazardous substances above threshold values |
| Кесу ұзындығы (өлшемдері) | 10 mm |
| Қосылу әдісі (өлшемдері) | Spring-cage connection |
| Бір дана салмағы (қаптаманы қоспағанда) | 49.100 g |
| Ашық бүйірлік панель (негізгі коммерциялық деректер) | Yes |
| Қытай RoHS (стандарттар мен ережелер) | Environmentally friendly use period: unlimited = EFUP-e |
| Ішкі цилиндрлік өлшеуіш (Өлшемдері) | A3 |
| Деңгейлер саны (негізгі коммерциялық деректер) | 3 |
| Номиналды ағымдағы IN (негізгі коммерциялық деректер) | 24 A |
| Номиналды кернеу БҰҰ (негізгі коммерциялық деректер) | 400 V (phase conductor/phase conductor) |
| Ластану дәрежесі (негізгі коммерциялық деректер) | 3 |
| Оқшаулағыш материал (негізгі коммерциялық деректер) | PA |
| Номиналды асқын кернеу (негізгі коммерциялық деректер) | 4 kV |
| Максималды жүктеме тогы (негізгі коммерциялық деректер) | 20 A (with 4 mm² conductor cross section) |
| Асқын кернеу санаты (негізгі коммерциялық деректер) | III |
| Номиналды көлденең қима (негізгі коммерциялық деректер) | 2.5 mm² |
| Қосылымдар саны (негізгі коммерциялық деректер) | 12 |
| Өткізгіштің көлденең қимасы AWG макс. (Өлшемдері) | 12 |
| Өткізгіштің көлденең қимасы AWG мин. (Өлшемдері) | 28 |
| Өткізгіштің көлденең қимасының максималды қаттылығы (өлшемдері) | 4 mm² |
| Өткізгіштің көлденең қимасының мин. (Өлшемдері) | 0.08 mm² |
| Оқшаулағыш материалдар тобы (негізгі коммерциялық деректер) | I |
| Өткізгіштің көлденең қимасының икемді макс. (Өлшемдері) | 4 mm² |
| Өткізгіштің көлденең қимасының икемді мин. (Өлшемдері) | 0.08 mm² |
| Стандартқа сәйкес қосылу (Қосылым деректері) | IEC 60947-7-1/IEC 60947-7-2 |
| NF F16-101, NF F10-102 F класы (негізгі коммерциялық деректер) | 2 |
| NF F16-101, NF F10-102 I класты (негізгі коммерциялық деректер) | 2 |
| Стандартқа сәйкес қосылу (негізгі коммерциялық деректер) | IEC 60947-7-1/IEC 60947-7-2 |
| Оттегі индексі (DIN EN ISO 4589-2) (Негізгі коммерциялық деректер) | >32 % |
| UL 94 стандартына сәйкес тұтанғыштық рейтингі (қосылу деректері) | V0 |
| Жалын сынағы әдісі (DIN EN 60695-11-10) (Негізгі коммерциялық деректер) | V0 |
| UL 94 (негізгі коммерциялық деректер) бойынша тұтанғыштық рейтингі | V0 |
| Түтін газының уыттылығы NFPA 130 (SMP 800C) (Негізгі коммерциялық деректер) | passed |
| Беттік тұтанғыштық NFPA 130 (ASTM E 162) (Негізгі коммерциялық деректер) | passed |
| Суықта статикалық оқшаулағыш материалды қолдану (Негізгі коммерциялық деректер) | -60 °C |
| Теміржол көлігінің өрт кезіндегі мінез-құлқы (DIN 5510-2) (Негізгі коммерциялық деректер) | Test passed |
| Бейтарап шиналардың ағымдағы өткізу қабілеті (негізгі коммерциялық деректер) | 140 A |
| Номиналды күйдегі максималды қуат дисперсиясы (негізгі коммерциялық деректер) | 0.77 W (the value is multiplied when connecting multiple levels) |
| Калориметриялық жылу бөлінуі NFPA 130 (ASTM E 1354) (Негізгі коммерциялық деректер) | 27,5 MJ/kg |
| Теміржол көлігін өрттен қорғау (DIN EN 45545-2) R22 (Қосылым деректері) | HL 1 - HL 3 |
| Теміржол көлігін өрттен қорғау (DIN EN 45545-2) R23 (Қосылым деректері) | HL 1 - HL 3 |
| Теміржол көлігін өрттен қорғау (DIN EN 45545-2) R24 (Қосылым деректері) | HL 1 - HL 3 |
| Теміржол көлігін өрттен қорғау (DIN EN 45545-2) R26 (Қосылым деректері) | HL 1 - HL 3 |
| Теміржол көлігін өрттен қорғау (DIN EN 45545-2) R22 (Негізгі коммерциялық деректер) | HL 1 - HL 3 |
| Теміржол көлігін өрттен қорғау (DIN EN 45545-2) R23 (Негізгі коммерциялық деректер) | HL 1 - HL 3 |
| Теміржол көлігін өрттен қорғау (DIN EN 45545-2) R24 (Негізгі коммерциялық деректер) | HL 1 - HL 3 |
| Теміржол көлігін өрттен қорғау (DIN EN 45545-2) R26 (Негізгі коммерциялық деректер) | HL 1 - HL 3 |
| Түтіннің меншікті оптикалық тығыздығы NFPA 130 (ASTM E 662) (Негізгі коммерциялық деректер) | passed |
| Өткізгіштің көлденең қимасы икемді, пластикалық жеңі бар ферруласы бар (өлшемдері) | 2.5 mm² |
| Өткізгіштің көлденең қимасы икемді, пластикалық жеңі бар ферруласы бар, мин. (Өлшемдері) | 0.14 mm² |
| Оқшаулау материалының салыстырмалы температура индексі (Elec., UL 746 B) (Негізгі коммерциялық деректер) | 130 °C |
| Өткізгіштің көлденең қимасы икемді, пластикалық жеңсіз ферруласы бар (макс.) | 2.5 mm² |
| Өткізгіштің көлденең қимасы икемді, пластикалық жеңсіз ферруласы бар, мин. (Өлшемдері) | 0.14 mm² |
| Оқшаулау материалының температуралық индексі (DIN EN 60216-1 (VDE 0304-21)) (Негізгі коммерциялық деректер) | 125 °C |
| Көлденең қимасы бірдей, көп қабатты, пластикалық жеңі бар ЕКІ феррулалы 2 өткізгіш, макс. (Өлшемдері) | 0.5 mm² |
Өнім сипаттамасы
Ground terminal block for distribution, Spring connection, cross-section: 0.08 mm² - 4 mm², AWG: 28 - 12, width: 15.6 mm, colour: grey, mounting class: NS 35/7.5, NS 35/15
