STEP3-PS/1AC/48DC/2.5/PT

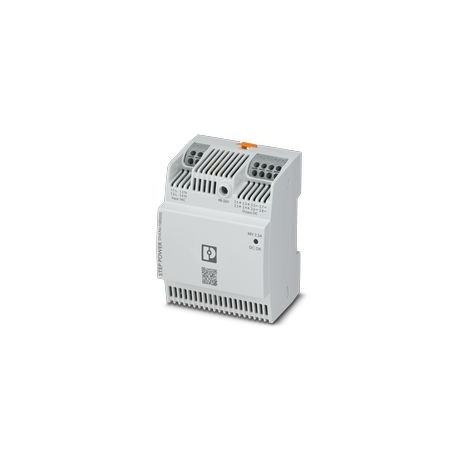

STEP3-PS/1AC/48DC/2.5/PT 1285035 PHOENIX CONTACT Primary Switching Power Supplies, STEPPOWER, Push-in Connec..
$121.64USD
129 қолжетімді
Негізгі сипаттамалар
:95 V AC ... 120 V AC 10 % (96 W)
Түс:green
Тереңдік:61 mm
Кіріс:asymmetrical 4 kV (Test Level 4)
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| 95 V AC ... 120 V AC 10 % (96 W) | |
| Түс | green |
| Тереңдік | 61 mm |
| Кіріс | asymmetrical 4 kV (Test Level 4) |
| Ені | 72 mm |
| қатты | 0.2 mm² ... 2.5 mm² |
| Биіктігі | 90 mm |
| Шығыс | asymmetrical 2 kV (Test Level 3) |
| Жарық диоды өшірулі | Supply voltage input AC not present (Off) |
| Вольтаж | 10 V (Test Level 3) |
| Түсініктемелер | Criterion A |
| Деградация | > 50 °C ... 70 °C (2 % / K) |
| Функция | Visual operating state display |
| Лауазым | 1.x |
| икемді | 0.2 mm² ... 2.5 mm² |
| Жиілік | 50 Hz |
| Көтерілу уақыты | typ. 100 ms (UOut= 10 % ... 90 %) |
| EN 61010-1 | II (≤ 5000 m) |
| EN 62477-1 | III (≤ 2000 m) |
| Тиімділік | > 94 % (120 V AC) |
| А критерийі | Normal operating behavior within the specified limits. |
| B критерийі | Temporary impairment to operational behavior that is corrected by the device itself. |
| C критерийі | Temporary adverse effects on the operating behavior, which the device corrects automatically or which can be restored by actuating the operating elements. |
| Кернеудің төмендеуі | 70 % |
| қатты (AWG) | 24 ... 14 (Cu) |
| Крест факторы | typ. 1,64 (120 V AC) |
| Өнім түрі | Power supply |
| Орнату түрі | DIN rail or direct mounting |
| Жүктемесіз | yes |
| Анықтау | UL/C-UL Listed UL 61010-1 |
| Бастапқы ток | typ. 35 A |
| Шу шығару | EN 55016 |
| Шуға төзімділік | EN 61000-6-2:2005 |
| Өнім тобы | STEP POWER |
| Қосу уақыты | typ. 2 s |
| Қосымша мәтін | Class 3 |
| Жиілік диапазоны | 0 kHz ... 2 kHz |
| Қалдық толқын | typ. 100 mVPP |
| Ауадағы разряд | 8 kV (Test Level 3) |
| Көлденең бұрыш | 4 Div. (DIN 43880) |
| Корпус материалы | Plastic |
| Максималды биіктік | ≤ 5000 m (> 2000 m, Derating: 10 %/1000 m) |
| Фазалар саны | 1.00 |
| Орынды белгілеу | 1.1, 1.2 (L), 1.3, 1.4 (N) |
| Қорғаныс класы | II (in closed control cabinet) |
| Кесу ұзындығы | 10 mm (rigid/flexible/ferrule without plastic sleeve) |
| Қосылу әдісі | Push-in connection |
| Байланыс разряды | 6 kV (Test Level 3) |
| Басқару ауытқуы | < 0.5 % (Static load change 10 % ... 90 %) |
| Құрылғының электрлік сақтандырғышы | 4 A internal (device protection), slow-blow |
| Орнату орны | horizontal DIN rail NS 35, EN 60715 |
| Кезеңдер саны | 25 periods |
| Шығыс қуаты (PN) | 120 W |
| Шок (операция) | 18 ms, 30g, per spatial direction (IEC 60068-2-27) |
| Қорғаныш тізбегі | Transient surge protection; Varistor |
| Сигнал беру түрлері | LED DC OK – signal state operation (UN= 24 V DC, IOut= IN) |
| Ағымдағы тұтыну | 1.11 A (120 V AC) |
| Ластану дәрежесі | 2 |
| Өлшемдік сурет | |
| Аяқ ілмегінің материалы | Polyamid |
| Кіріс кернеуінің диапазоны | 120 V AC ... 240 V AC 10 % (120 W) |
| Қысқа тұйықталудан қорғалған | yes |
| Сынақ өрісінің беріктігін тексеру | 10 V/m (Test Level 3) |
| Тізбектей қосылу | yes, for increased output voltage |
| Қорғау дәрежесі | IP20 |
| Жиілік диапазоны (fN) | 50 Hz ... 60 Hz ±10 % |
| Желілік буферлеу уақыты | typ. 19 ms (120 V AC) |
| Стандартты белгілеу | Electrical safety |
| Құрастыру нұсқаулары | alignable: 0 mm horizontally, 30 mm vertically |
| Интерференциялық сәулелену | Interference emission in accordance with EN 61000-6-3 (residential and commercial) and EN 61000-6-4 (industrial) |
| Жарықдиодты шам қосулы (жасыл), тұрақты ток жұмыс істейді | UOut>44 V DC (on) |
| Төмен кернеу директивасы | Conformance with Low Voltage Directive 2014/35/EC |
| Стандарттар/ережелер | EN 61000-3-2 |
| Діріл (жұмыс) | < 15 Hz, amplitude ±2.5 mm (IEC 60068-2-6) |
| Параллель қосылу | yes, for increasing power and redundancy with diode |
| Номиналды шығыс кернеуі | 48 V DC |
| ПЭ-ге разряд тогы | < 0.25 mA |
| Қорғаныш жабыны бар | No |
| Өткізгіш шу шығарындысы | EN 55016 |
| Стандарттар/техникалық сипаттамалар | IEC 61010-1 (SELV) |
| MTBF (IEC 61709, SN 29500) | > 1372000 h (25 °C) |
| Кері байланыс кернеуінің кедергісі | ≤ 60 V DC |
| Номиналды шығыс тогы (IN) | 2.5 A (120 W) |
| Жабдықтау жүйесінің конфигурациясы | Star network (TN, TT, IT (PE)) |
| Қуат шығынының номиналды жүктемесінің макс. | < 5.7 W (230 V AC) |
| Электромагниттік үйлесімділік | Conformance with EMC Directive 2014/30/EU |
| Бастапқы ток интегралы (I2t) | typ. 0.03 A2s |
| Ұлттық желінің типтік кернеуі | 120 V AC |
| Кернеу түрі қоректендіру кернеуі | AC |
| Қоршаған орта температурасы (жұмыс) | -10 °C ... 70 °C (Derating: > 50 °C; 2 %/K) |
| Оңға/солға орнату қашықтығы | 0 mm / 0 mm |
| Жоғарғы/төменгі орнату қашықтығы | 30 mm / 30 mm |
| Жүктемесіз қуаттың максималды диссипациясы | < 0.21 W (230 V AC) |
| Ең аз жүктемесіз қуат диссипациясы | < 0.21 W (120 V AC) |
| Қоршаған ортаны қорғау жөніндегі директива | RoHS Directive 2011/65/EU |
| Ең аз номиналды жүктеме қуатының диссипациясы | < 7.7 W (120 V AC) |
| Қоршаған орта температурасы (сақтау/тасымалдау) | -40 °C ... 85 °C |
| Кіріс қорғанысы үшін ұсынылған ажыратқыш | 6 A ... 16 A (Characteristics B, C, D, K) |
| пластикалық жеңі бар ферруламен икемді | 0.2 mm² ... 1 mm² |
| Қоршаған орта температурасы (іске қосу түрі тексерілген) | -25 °C |
| Шығыс кернеуінің орнату диапазоны (USet) | 48 V DC ... 56 V DC (> 48 V DC, constant capacity restricted) |
| пластикалық жеңсіз ферруламен икемді | 0.5 mm² ... 1.5 mm² |
| Максималды рұқсат етілген салыстырмалы ылғалдылық (жұмыс) | ≤ 95 % (at 25 °C, non-condensing) |
| Шығыстағы шамадан тыс кернеуден қорғау (OVP) | < 60 V DC |
Өнім сипаттамасы
Primary-switched power supply unit, STEP POWER, Push-in connection, DIN rail or direct mounting, input: 1-phase, output: 48 V DC / 2.5 A, adjustable from 48 V DC ... 56 V DC, PoE application up to 120
