Қоймада Танымал өнім
ST-REL3-SG220/21

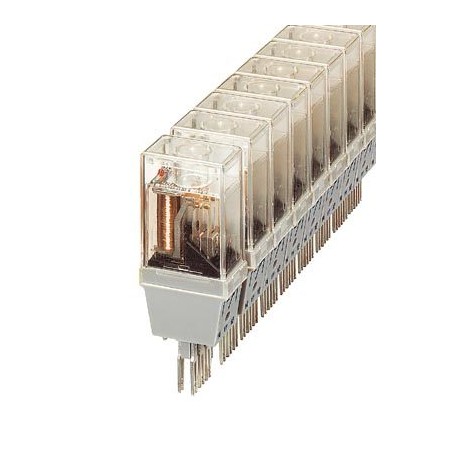

ST-REL3-SG220/21 2822040 PHOENIX CONTACT Relay connectors
$0.00USD
4573 қолжетімді
Негізгі сипаттамалар
GTIN:4017918077198
Ескерту:Made to Order (non-returnable)
Тапсырыс кілті:2822040
(Жалпы):DIN VDE 0160 (in relevant parts)
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| GTIN | 4017918077198 |
| Ескерту | Made to Order (non-returnable) |
| Тапсырыс кілті | 2822040 |
| (Жалпы) | DIN VDE 0160 (in relevant parts) |
| (Шатқырық жағы) | 500 VA (for 250 V AC) |
| Каталог беті | Page 81 (IF-2002) |
| Қаптау блогы | 10 pc |
| Шыққан елі | DE (Germany) |
| Арнайы тариф нөмірі | 85364900 |
| Байланыс түрі (катушка жағы) | Single contact, 1-PDT |
| Тереңдік (негізгі коммерциялық деректер) | 66.5 mm |
| Ені (негізгі коммерциялық деректер) | 20.8 mm |
| (Стандарттар мен ережелер) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Байланыс материалы (катушка жағы) | Ag, gold-flashed |
| Биіктігі (негізгі коммерциялық деректер) | 33 mm |
| Жұмыс режимі (байланыс жағы) | 100% operating factor |
| Таза салмағы (SAP) (байланыс жағы) | 51.56 g |
| Стандарттар/ережелер (Жалпы) | DIN VDE 0110b, Gr. C for 250 V DC |
| Максималды кіріс тогы (катушка жағында) | 5 A |
| Коммутатордың түйісу түрі (катушка жағы) | Single contact |
| Бір дана салмағы (қаптаманы қоспағанда) | 51.560 g |
| Максималды коммутациялық кернеу (катушка жағы) | 250 V AC/DC |
| Қытай RoHS (стандарттар мен ережелер) | Environmentally Friendly Use Period = 50 |
| Механикалық қызмет ету мерзімі (байланыс жағы) | approx. 107cycles (approx. 106with AC relay) |
| Үздіксіз токты шектеу (катушка жағы) | 5 A |
| Қорғаныш тізбегі (қоршаған орта жағдайлары) | Damping diode, polarity protection Damping diode, polarity protection diode |
| Әдеттегі шығарылу уақыты (қоршаған орта жағдайлары) | 25 ms (with DC) |
| Әдеттегі жауап беру уақыты (қоршаған орта жағдайлары) | 5 ms (with DC) |
| Қоршаған орта температурасы (жұмыс) (өлшемдері) | -20 °C ... 60 °C |
| Номиналды кіріс кернеуі UN (қоршаған орта жағдайлары) | 220 V DC |
| Жұмыс кернеуінің дисплейі (қоршаған орта жағдайлары) | yes |
| БҰҰ-дағы әдеттегі кіріс тогы (қоршаған орта жағдайлары) | 9 mA |
| Үзіліс рейтингі (омдық жүктеме) макс. (катушка жағы) | 120 W (at 24 V DC) |
| Қоршаған орта температурасы (сақтау/тасымалдау) (Өлшемдері) | -20 °C ... 70 °C |
| Сынақ кернеуінің реле орамасының/реле түйіспесінің (байланыс жағы) | 1 kV AC (50 Hz, 1 min.) |
| БҰҰ (қоршаған орта жағдайлары) бойынша кіріс кернеуінің диапазоны | 0.8 ... 1.1 |
| Номиналды жағдай үшін қуаттың диссипациясы (қоршаған орта жағдайлары) | 1.98 W |
Өнім сипаттамасы
More details
Негізгі ерекшеліктер
- Өнеркәсіптік деңгейдегі сапа
- RoHS талаптарына сәйкес
- CE сертификатталған
- 1 жыл кепілдік
Өнім құжаттары
Техникалық сипаттама
Техникалық сипаттамалар және өнімділік деректері
Пайдаланушы нұсқаулығы
Орнату және пайдалану нұсқаулығы
