ST 10-TWIN-PE

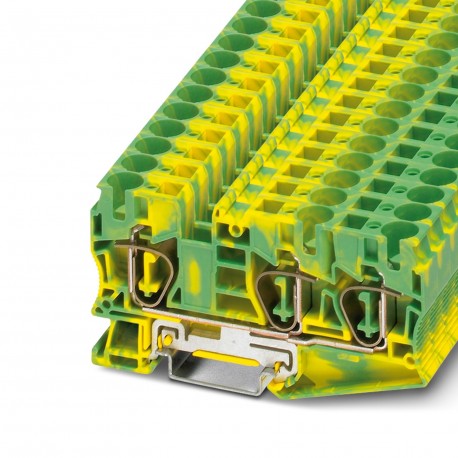

ST 10-TWIN-PE 3035302 PHOENIX CONTACT Spring cage ground terminal block
$8.34USD
1236 қолжетімді
Негізгі сипаттамалар
:Machine building
Ескерту:Please observe the current carrying capacity of the DIN rails.
Түс:green-yellow
Ені:10.2 mm
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| Machine building | |
| Ескерту | Please observe the current carrying capacity of the DIN rails. |
| Түс | green-yellow |
| Ені | 10.2 mm |
| Биіктігі | 95.4 mm |
| Нәтиже | Test passed |
| Спектр | Service life test category 2, bogie-mounted |
| АСД деңгейі | 6.12 (m/s²)²/Hz |
| Жиілік | f1= 5 Hz to f2= 250 Hz |
| Пульс пішіні | Half-sine |
| Үдеу | 3.12g |
| Өнім түрі | Ground terminal block |
| Орнату түрі | NS 35/7,5 |
| Техникалық сипаттама | DIN EN 50155 (VDE 0115-200):2008-03 |
| Жерге қосу табаны | Yes |
| Жолдар саны | 1 |
| Соққының ұзақтығы | 18 ms |
| Қақпақтың соңының ені | 2.2 mm |
| Бүйірлік панельді ашу | Yes |
| Сынақ нұсқаулары | X-, Y- and Z-axis |
| Мақаланы қайта қарау | 03 |
| Кесу ұзындығы | 15 mm |
| AWG көлденең қимасы | 24 ... 6 (converted acc. to IEC) |
| NS 35/15 бойынша тереңдік | 57.8 mm |
| Қолданылу саласы | Railway industry |
| Ластану дәрежесі | 3 |
| NS 35/7,5 тереңдігі | 50.3 mm |
| Оқшаулағыш материал | PA |
| Номиналды кернеу | 8 kV |
| Асқын кернеу санаты | III |
| Номиналды көлденең қима | 10 mm² |
| Қосылымдар саны | 3 |
| Әр оське сынақ ұзақтығы | 5 h |
| Оқшаулағыш материалдар тобы | I |
| Ішкі цилиндрлік өлшеуіш | A6 |
| Өткізгіштің көлденең қимасы қатты | 0.2 mm² ... 16 mm² |
| Қоршаған орта температурасы (жинақтау) | -5 °C ... 70 °C |
| Әр бағыттағы амортизаторлар саны | 3 |
| Қоршаған орта температурасы (іске қосу) | -5 °C ... 70 °C |
| Қоршаған орта температурасы (жұмыс) | -60 °C ... 110 °C (Operating temperature range incl. self-heating; for max. short-term operating temperature, see RTI Elec.) |
| Әр деңгейдегі қосылымдар саны | 3 |
| Өткізгіштің көлденең қимасы икемді | 0.2 mm² ... 10 mm² |
| Стандартқа сәйкес қосылу | IEC 60947-7-2 |
| Рұқсат етілген ылғалдылық (жұмыс) | 20 % ... 90 % |
| UL 94 стандарты бойынша тұтанғыштық рейтингі | V0 |
| Түтін газының уыттылығы NFPA 130 (SMP 800C) | passed |
| Қоршаған орта температурасы (сақтау/тасымалдау) | -25 °C ... 60 °C (for a short time, not exceeding 24 h, -60 °C to +70 °C) |
| Өткізгіштің көлденең қимасы, икемді [AWG] | 24 ... 8 (converted acc. to IEC) |
| Рұқсат етілген ылғалдылық (сақтау/тасымалдау) | 30 % ... 70 % |
| Беттік тұтанғыштық NFPA 130 (ASTM E 162) | passed |
| Суықта статикалық оқшаулағыш материалды қолдану | -60 °C |
| Номиналды күй үшін максималды қуат дисперсиясы | 1.82 W |
| Калориметриялық жылу бөлінуі NFPA 130 (ASTM E 1354) | 27,5 MJ/kg |
| Теміржол көлігін өрттен қорғау (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Теміржол көлігін өрттен қорғау (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Теміржол көлігін өрттен қорғау (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Теміржол көлігін өрттен қорғау (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Түтіннің меншікті оптикалық тығыздығы NFPA 130 (ASTM E 662) | passed |
| Икемді өткізгіштің көлденең қимасы (пластикалық жеңі бар феррула) | 0.25 mm² ... 10 mm² |
| Оқшаулау материалының салыстырмалы температура индексі (Elec., UL 746 B) | 130 °C |
| Өткізгіштің көлденең қимасы икемді (пластикалық жеңсіз феррул) | 0.25 mm² ... 10 mm² |
| Оқшаулау материалының температуралық индексі (DIN EN 60216-1 (VDE 0304-21)) | 125 °C |
Өнім сипаттамасы
Spring-loaded earth terminal block, number of connections: 3, connection type: Spring connection, 1st floor, Sizing cross-section: 10 mm², cross-section: 0.2 mm² - 16 mm², mounting class: NS 35/7.5, N
Негізгі ерекшеліктер
- Өнеркәсіптік деңгейдегі сапа
- RoHS талаптарына сәйкес
- CE сертификатталған
- 1 жыл кепілдік
Өнім құжаттары
Техникалық сипаттама
Техникалық сипаттамалар және өнімділік деректері
Пайдаланушы нұсқаулығы
Орнату және пайдалану нұсқаулығы
