Қоймада Танымал өнім
SSK 116 KER-EX

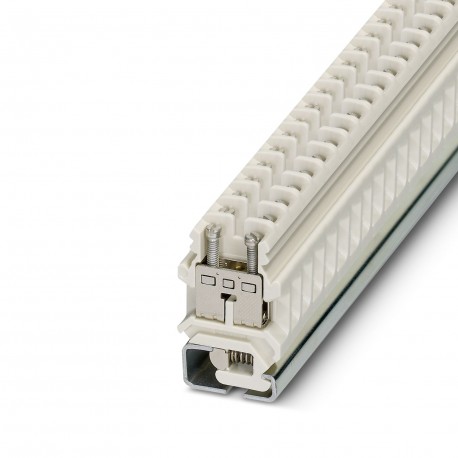

SSK 116 KER-EX 0503057 PHOENIX CONTACT Feed-through terminal block, connection method: screw connection, cro..
$0.00USD
4401 қолжетімді
Негізгі сипаттамалар
:1201044 E/1
Түс:ivory (RAL 1014)
Ені:10.4 mm
Нәтиже:Test passed
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| 1201044 E/1 | |
| Түс | ivory (RAL 1014) |
| Ені | 10.4 mm |
| Нәтиже | Test passed |
| шығару | (Permanent) |
| Материал | Ceramics |
| Спектр | Service life test category 1, class B, body mounted |
| АСД деңгейі | 1.857 (m/s²)²/Hz |
| Жиілік | f1= 5 Hz to f2= 150 Hz |
| Потенциалдар | 1 |
| Көпір деректері | 55 A / 10 mm² |
| Пульс пішіні | Half-sine |
| Революциялар | 135 |
| Үдеу | 0.8g |
| Өнім түрі | High temperature terminal block |
| Бұрандалы бұранда | M4 |
| Айналдыру моменті диапазоны | 1.5 Nm ... 1.8 Nm |
| Орнату түрі | NS 32 |
| Номиналды ток | 57 A |
| Номиналды кернеу | 8 kV |
| Техникалық сипаттама | DIN EN 50155 (VDE 0115-200):2008-03 |
| Анықтау | II 2 GD Ex eb IIC Gb |
| Жолдар саны | 1 |
| Айналу жылдамдығы | 10 rpm |
| Соққының ұзақтығы | 30 ms |
| Қақпақтың соңының ені | 4 mm |
| Көпірлер тізімі | Chain bridge / KB- 10 / 0203205 |
| Бүйірлік панельді ашу | Yes |
| Сынақ нұсқаулары | X-, Y- and Z-axis |
| Мақаланы қайта қарау | 05 |
| Кесу ұзындығы | 11 mm |
| Экспозиция уақыты | 30 s |
| AWG көлденең қимасы | 20 ... 6 (converted acc. to IEC) |
| Қатайту моменті | 1.5 ... 1.8 Nm |
| Байланысқа төзімділік | 0.23 mΩ |
| Ластану дәрежесі | 3 |
| Сынақ күшінің орнатылған мәні | 5 N |
| Максималды жүктеме тогы | 76 A (with 16 mm² conductor cross section) |
| Асқын кернеу санаты | III |
| Номиналды көлденең қима | 10 mm² |
| Қосылымдар саны | 2 |
| Сынақ кернеуінің орнатылған мәні | 9.8 kV |
| Әр оське сынақ ұзақтығы | 5 h |
| Қосылым сыйымдылығы AWG | 20 ... 6 |
| DIN рельсі/бекіту тірегі | NS 32 |
| Температураның жоғарылауы | 40 K (60.9 A / 10 mm²) |
| AWG номиналды көлденең қимасы | 8 |
| Сертификатталған аксессуарлар | 0203069 D-SSK 116 KER |
| Номиналды оқшаулау кернеуі | 400 V |
| көпірмен көпір жасау үшін | 440 V |
| Қосылу сыйымдылығы қатты | 0.5 mm² ... 16 mm² |
| Оқшаулағыш материалдар тобы | I |
| Ішкі цилиндрлік өлшеуіш | B6 |
| Жұмыс температурасының диапазоны | -60 °C ... 180 °C |
| Қосылу сыйымдылығы икемді | 0.5 mm² ... 10 mm² |
| Өткізгіштің көлденең қимасы қатты | 0.5 mm² ... 16 mm² |
| Қоршаған орта температурасы (жинақтау) | -5 °C ... 70 °C |
| Өткізгіштің көлденең қимасы/салмағы | 0.5 mm² / 0.3 kg |
| Әр бағыттағы амортизаторлар саны | 3 |
| Қоршаған орта температурасы (іске қосу) | -5 °C ... 70 °C |
| Қоршаған орта температурасы (жұмыс) | -60 °C ... 180 °C |
| Әр деңгейдегі қосылымдар саны | 2 |
| Өткізгіштің көлденең қимасы икемді | 0.5 mm² ... 10 mm² |
| Стандартқа сәйкес қосылу | IEC 60947-7-1 |
| Рұқсат етілген ылғалдылық (жұмыс) | 20 % ... 90 % |
| Температураны көтеру сынағының талаптары | Increase in temperature ≤ 45 K |
| Қысқа мерзімді 10 мм² токқа төтеп береді | 1.2 kA |
| Қысқа мерзімді 16 мм² токқа төтеп береді | 1.92 kA |
| Қоршаған орта температурасы (сақтау/тасымалдау) | -25 °C ... 60 °C (for a short time, no longer than 24 h, -60°C to +70°C) |
| Өткізгіштің көлденең қимасы, икемді [AWG] | 20 ... 8 (converted acc. to IEC) |
| Рұқсат етілген ылғалдылық (сақтау/тасымалдау) | 30 % ... 70 % |
| Көлденең қимасы бірдей, екі қатты өткізгіш | 0.5 mm² ... 4 mm² |
| Көлденең қимасы бірдей, икемді 2 өткізгіш | 0.5 mm² ... 4 mm² |
| Номиналды күй үшін максималды қуат дисперсиясы | 1.82 W |
| Икемді өткізгіштің көлденең қимасы (пластикалық жеңі бар феррула) | 0.5 mm² ... 6 mm² |
| Оқшаулау материалының салыстырмалы температура индексі (Elec., UL 746 B) | 1000 °C |
| Өткізгіштің көлденең қимасы икемді (пластикалық жеңсіз феррул) | 0.5 mm² ... 10 mm² |
| Көлденең қимасы бірдей, икемді, пластикалық жеңсіз ферруласы бар 2 өткізгіш | 0.5 mm² ... 4 mm² |
| Көлденең қимасы бірдей, икемді, пластикалық жеңі бар TWIN феррулы бар 2 өткізгіш | 0.5 mm² ... 6 mm² |
Өнім сипаттамасы
Pass terminal, connection type: screw connection, section: 0.5 mm² - 16 mm², AWG 20 - 6, width: 10.4 mm, colour: white, mounting type: NS 32, insulation material: ceramic
