SPTA 1,5/ 4-5,08 BD:20-1 SO

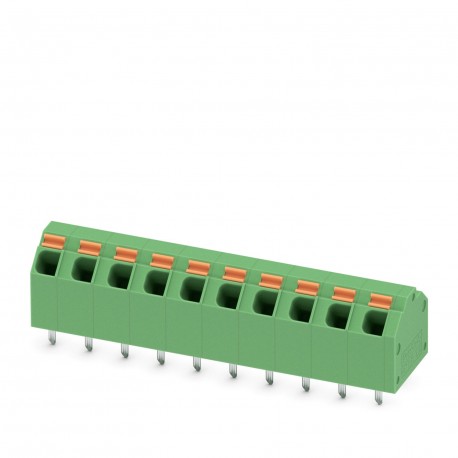

SPTA 1,5/ 4-5,08 BD:20-1 SO 1705857 PHOENIX CONTACT Terminal block for printed circuit board, rated current:..
$0.00USD
4561 қолжетімді
Негізгі сипаттамалар
:0.2 mm² / flexible / > 10 N
Ескерту:WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201
Ұсыныс:5.08 mm
Нәтиже:Test passed
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| 0.2 mm² / flexible / > 10 N | |
| Ескерту | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
| Ұсыныс | 5.08 mm |
| Нәтиже | Test passed |
| Амплитуда | 0.35 mm (10 Hz ... 60.1 Hz) |
| Жиілік | 10 - 150 - 10 Hz |
| Ені [ені] | 20.55 mm |
| Биіктігі [сағ] | 15.4 mm |
| Ұзындығы [л] | 12 mm |
| Бекіту орналасуы | Linear pinning |
| Түйме аралығы | 7 mm |
| Сыпыру жылдамдығы | 1 octave/min |
| Температура | 850 °C |
| Үдеу | 5g (60.1 Hz ... 150 Hz) |
| Өнім желісі | COMBICON Terminals S |
| Өнім түрі | Printed circuit board terminal |
| Тесік диаметрі | 1.1 mm |
| Орнату түрі | Wave soldering |
| Техникалық сипаттама | IEC 60999-1:1999-11 |
| Жолдар саны | 1 |
| Түйреуіш өлшемдері | 0.6 x 1 mm |
| Өнім тобы | SPTA 1,5/ |
| Түсі (корпус) | green (6021) |
| Сынақ нұсқаулары | X-, Y- and Z-axis |
| Мақаланы қайта қарау | 03 |
| Байланыс материалы | Cu alloy |
| Орнатылған биіктік | 12 mm |
| Кесу ұзындығы | 10 mm |
| Экспозиция уақыты | 5 s |
| Қосылу әдісі | Push-in spring connection |
| Қаптама түрі | packed in cardboard |
| Номиналды ток IN | 17.5 A |
| Номиналды кернеу БҰ | 320 V |
| Өлшемдік сурет | |
| Оқшаулағыш материал | PA |
| Лауазым саны | 4 |
| Потенциалдар саны | 4 |
| Номиналды кернеу (II/2) | 4 kV |
| Номиналды көлденең қима | 1.5 mm² |
| Қосылымдар саны | 4 |
| Номиналды кернеу (III/2) | 4 kV |
| Номиналды кернеу (III/3) | 250 V |
| Дәнекерлеу түйреуішінің ұзындығы [P] | 3.4 mm |
| Әр оське сынақ ұзақтығы | 2.5 h |
| Беттік сипаттамалары | hot-dip tin-plated |
| Түс (іске қосушы элемент) | orange (2003) |
| Оқшаулағыш материалдар тобы | I |
| Потенциалға сәйкес дәнекерлеу түйреуіштері | 2 |
| IEC 60112 стандартына сәйкес CTI | 600 |
| AWG өткізгішінің көлденең қимасы | 24 ... 16 |
| Номиналды асқын кернеу (III/3) | 4 kV |
| Өткізгіштің көлденең қимасы қатты | 0.2 mm² ... 1.5 mm² |
| Қоршаған орта температурасы (жинақтау) | -5 °C ... 100 °C |
| Қоршаған орта температурасы (жұмыс) | -40 °C ... 105 °C (Depending on the current carrying capacity/derating curve) |
| Номиналды оқшаулау кернеуі (II/2) | 630 V |
| Өткізгіштің көлденең қимасы икемді | 0.2 mm² ... 1.5 mm² |
| Номиналды оқшаулау кернеуі (III/2) | 320 V |
| Номиналды оқшаулау кернеуі (III/3) | 250 V |
| ең аз ағып кету қашықтығы (II/2) | 3.2 mm |
| Температураны көтеру сынағының талаптары | The sum of ambient temperature and temperature rise of the PCB terminal block shall not exceed the upper limiting temperature. |
| ең аз сырғымалы қашықтық (III/2) | 3 mm |
| ең аз сырғымалы қашықтық (III/3) | 3.2 mm |
| Салыстырмалы ылғалдылық (сақтау/тасымалдау) | 30 % ... 70 % |
| UL 94 стандарты бойынша тұтанғыштық рейтингі | V0 |
| Қоршаған орта температурасы (сақтау/тасымалдау) | -40 °C ... 70 °C |
| Салыстырмалы бақылау индексі (IEC 60112) | CTI 600 |
| Металл бетінің дәнекерлеу аймағы (үстіңгі қабат) | Tin (4 - 8 µm Sn) |
| Металл бетінің терминалдық нүктесі (үстіңгі қабат) | Tin (4 - 8 µm Sn) |
| Оқшаулау кедергісі, көршілес позициялар | > 5 MΩ |
| минималды клиренс мәні - біртекті емес өріс (II/2) | 3 mm |
| минималды клиренс мәні - біртекті емес өріс (III/2) | 3 mm |
| минималды клиренс мәні - біртекті емес өріс (III/3) | 3 mm |
| EN 60695-2-12 стандартына сәйкес GWFI жарқыраған сымның тұтану индексі | 850 |
| EN 60695-2-13 стандартына сәйкес GWIT жарқыл сымының тұтану температурасы | 775 |
| EN 60695-10-2 стандартына сәйкес шар қысымын сынауға арналған температура | 125 °C |
| Өткізгіштің көлденең қимасы, икемді, ферруласы бар, пластикалық жеңі бар | 0.25 mm² ... 1.5 mm² |
| Өткізгіштің көлденең қимасы икемді, пластикалық жеңсіз ферруламен | 0.25 mm² ... 1.5 mm² |
| Өткізгіштің көлденең қимасы/өткізгіш түрі/тарту күшінің орнатылған мәні/нақты мәні | 0.2 mm² / solid / > 10 N |
Өнім сипаттамасы
Terminal block for printed circuit board, rated current: 9 A, rated voltage (III/2): 320 V, rated cross-section: 1.5 mm², number of potentials: 4, number of rows: 1, number of poles per row: 4, articl
