SPT 2,5/ 1-H-5,0 SWO

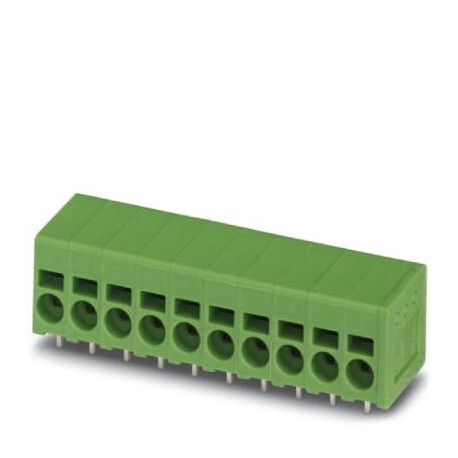

SPT 2,5/ 1-H-5,0 SWO 1832917 PHOENIX CONTACT PCB terminal block, nominal current: 24 A, nom. voltage: 400 V,..
$0.00USD
3182 қолжетімді
Негізгі сипаттамалар
EAN:Four trillion forty six billion three hundred fifty six million nine hundred twelve thousand nine hundred forty five
Кілт реті:One million eight hundred thirty two thousand nine hundred seventeen
(Сызбалар):
Кілт сату:AAACBA -
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| EAN | Four trillion forty six billion three hundred fifty six million nine hundred twelve thousand nine hundred forty five |
| Кілт реті | One million eight hundred thirty two thousand nine hundred seventeen |
| (Сызбалар) | |
| Кілт сату | AAACBA - |
| Қаптау блогы | 100 pcs |
| Қадам (сызбалар) | 5 mm |
| Шыққан елі | PL (Poland) |
| ETIM 4.0 (eCl@ss) | EC002643 |
| ETIM 5.0 (eCl@ss) | EC002643 |
| ETIM 6.0 (eCl@ss) | EC002643 |
| ETIM 7.0 (eCl@ss) | EC002643 |
| БҰҰ СПСК 13.2 (ETIM) | Thirty nine million one hundred twenty one thousand four hundred thirty two |
| БҰҰ SPSC 18.0 (ETIM) | Thirty nine million one hundred twenty one thousand four hundred thirty two |
| БҰҰ SPSC 19.0 (ETIM) | Thirty nine million one hundred twenty one thousand four hundred thirty two |
| БҰҰ SPSC 20.0 (ETIM) | Thirty nine million one hundred twenty one thousand four hundred thirty two |
| БҰҰ SPSC 21.0 (ETIM) | Thirty nine million one hundred twenty one thousand four hundred thirty two |
| Бағаланған (созылу сынағы) | 24 To |
| Тарифтік нөмір тарифі | Eighty five million three hundred sixty nine thousand ten |
| eCl@ss 5.1 (Бағалаулар) | Twenty seven million two hundred sixty one thousand one hundred |
| eCl@ss 6.0 (Бағалаулар) | Twenty seven million two hundred sixty one thousand one hundred |
| eCl@ss 7.0 (Бағалаулар) | Twenty seven million four hundred forty thousand four hundred one |
| eCl@ss 8.0 (Бағалаулар) | Twenty seven million four hundred forty thousand four hundred one |
| eCl@ss 9.0 (Бағалаулар) | Twenty seven million four hundred forty thousand four hundred one |
| Ең аз тапсырыс саны | 100 pcs |
| Қысқартылған сөз (сызбалар) | Terminal for printed circuit board |
| Орнату түрі (сызбалар) | Wave soldering |
| Құрғақ жылу (дірілді тексеру) | 168 h/100 °C |
| Тіректер саны (сызбалар) | One |
| (Қоршаған орта жағдайлары) | Test approved |
| Ылғалды жылу (дірілді тексеру) | 48 h/30 °C/92 % |
| Қабат саны (сызбалар) | One |
| Төбенің дизайны (сызбалар) | Available pin dual linear |
| Бақылау (қабілет контексі) | According to WEEE/RoHS, without filaments according to IEC 60068-2-82/JEDEC JESD 201 |
| Нәтиже (Өткізілді. calent.) | Test approved |
| Мақалалар жиынтығы (Суреттер) | SPT 2,5/..-H |
| Қосылым түрі (сызбалар) | Connection by spring loaded push-in |
| Потенциал саны (сызбалар) | One |
| Қадам (Материалдық деректер - корпус) | 5 mm |
| (Стандарттар мен техникалық сипаттамалар) | No dangerous substances above the thresholds |
| Амплитуда (Өткізілді. калент.) | 0.35 mm (10 - with 60.1 Hz) |
| Жиілік (Өткізілді. calent.) | 10 - 150 - 10 Hz |
| Қосылымдар саны (сызбалар) | One |
| Жүргізгіштің бөлімі (созылу сынағы) | 2.5 mm2 |
| Материалдық байланыс (қабілеттілік конексі) | Cu alloy |
| Sweep speed (Орындалды. calent.) | 1 octave/min |
| Бірлік салмағы (қаптаманы қоспағанда) | 1,321 g |
| Үдеу (орындалды. calent.) | 5 g (with 60.1 - 150 Hz) |
| Диаметрі тесік (өнім өлшемдері) | 1.1 mm |
| Оқшаулау (Материалдық деректер - байланыс) | PA |
| Бақылау (ораудың белгілері) | Rated voltage of insulation with the piece aumentadora of stepRZ-SPT-2,5-2,5: 400 V (III/3), 630 V (III/2), 1000 V (II/2)RZ-SPT-2,5-5,0: 630 V (III/3), 800 V (III/2), 1000 V (II/2) |
| Ені [ w ] (Материалдық деректер - корпус) | 5 mm |
| (Қосылу және қосылу әдісі) | 2.5 mm2 / flexible / > 50 N |
| Биіктігі [ сағ ] (Материалдық деректер - корпус) | 16 mm |
| Ұзындығы [l] (Материалдық деректер - корпус) | 14,4 mm |
| Түсті корпус (Материалдық деректер - байланыс) | green (6021) |
| Нәтиже (Ұшу сызықтары және әуе кеңістігі) | Test approved |
| Қытай RoHS (стандарттары мен сипаттамалары) | Space of time for the intended use: unlimited = FEUP-e |
| Номиналды ток (мақаланың қасиеттері) | 24 To |
| Номиналды кернеу (мақаланың қасиеттері) | 400 V |
| Кернеу және өлшемдеу (III/2) (Созылу сынағы) | 400 V |
| Кернеу өлшемі (мақаланың қасиеттері) | 250 V |
| Қосылымды тексеріңіз (қоршаған орта жағдайлары) | DIN EN 60998-2-2 (VDE 0613-2-2):2005-03 |
| Түйреуіштің өлшемдері (Материалдық деректер - корпус) | 0.8 x 0.8 mm |
| Түйреуіштің ұзындығы [P] (Материалдық деректер - корпус) | 2.5 mm |
| Контур өлшемдері (Материалдық деректер - корпус) | |
| Шыбықтар арасындағы бөлу (өнім өлшемдері) | 8,2 mm |
| Бақылау түрі (орау белгілері) | Note on the application |
| Сынақтың сипаттамасы (Электрлік сынақ) | DIN EN 60664-1 (VDE 0110-1):2008-01 |
| Беттің сипаттамалары (қабілеттілік конусы) | tinning of malleable cast iron |
| Әр ось бойынша сынақ ұзақтығы (өтілген уақыт бойынша). | 2.5 h |
| Сынақтың сипаттамасы (Өткізілді. calent.) | DIN EN 60068-2-6:1996-05 |
| Өтпелі кернеу дизайны (III/2) (созылу сынағы) | 4 kV |
| Шыбықтар арасындағы бөлу (Материалдық деректер - корпус) | 8,2 mm |
| Тест нәтижесі (Қоршаған орта жағдайлары) | Test approved |
| Қабыршақтану ұзақтығы (электрлік сипаттамалық деректер) | 10 mm |
| Созылу сынағы (Қосылу және қосу әдісі) | DIN EN 60998-2-2 (VDE 0613-2-2):2005-03 |
| Әуе кеңістігі және ұшу желілері (Электрлік сынақтар) | DIN EN 60664-1 (VDE 0110-1):2008-01 |
| Топтық оқшаулағыш материал (Материалдық деректер - байланыс) | I |
| Қосылым түрі (электрлік сипаттамалық деректер) | Connection by spring loaded push-in |
| IEC 60112 стандартына сәйкес CTI (Материалдық деректер - байланыс) | Six hundred |
| Кернеу және өлшем (II/2) (Бұйымның қасиеттері) | 630 V |
| Кернеу және өлшем (III/2) (Бұйымның қасиеттері) | 400 V |
| Сынақтың сипаттамасы (Ұшу сызықтары және әуе кеңістігі) | DIN EN 60998-2-1 (VDE 0613-2-1):2005-03 |
| Дәнекерлеудің металл бетінің ауданы (жоғарғы қабат) (Қабілеттілік конус.) | Tin (4 - 8 ám Sn) |
| Бөлме температурасы (қызмет көрсету) (өнімнің жалпы көрсеткіштері) | -40 °C ... 100 °C (depending of the capability curve of a load current/derating) |
| Өткізгіштің қатты бөлігі (электрлік сипаттамалық деректер) | 0,2 mm2 ... 4 mm2 |
| Өтпелі кернеу дизайны (II/2) (Мақаланың қасиеттері) | 4 kV |
| Өтпелі кернеу дизайны (III/2) (Мақаланың қасиеттері) | 4 kV |
| Өтпелі кернеу дизайны (III/3) (Мақаланың қасиеттері) | 4 kV |
| Иілгіш өткізгіштің қимасы (электрлік сипаттамалық деректер) | 0,2 mm2 ... 2.5 mm2 |
| Қоршаған орта температурасы (жинақтау) (өнімнің жалпы көрсеткіштері) | -5 °C ... 100 °C |
| Ұшу сызығының ең төменгі мәні (II/2) (Электрлік сынақ) | 3.2 mm |
| Ұшу сызығының ең төменгі мәні (III/2) (Электрлік сынақ) | 3 mm |
| Ұшу сызығының ең төменгі мәні (III/3) (Электрлік сынақ) | 3.2 mm |
| AWG / kcmil өткізгішінің қимасы (электрлік сипаттамалық деректер) | 24 ... 12 |
| UL 94 стандартына сәйкес тұтанғыштық класы (Материалдық деректер - байланыс) | V0 |
| Эмборнаже нүктесінің металл беті (үстіңгі қабат) (қабілеттілік конусы) | Tin (4 - 8 ám Sn) |
| Ауа саңылауының минималды мәні - өрістің біртекті еместігі (II/2) (Электрлік сынақ) | 3 mm |
| Қоршаған орта температурасы (сақтау / тасымалдау) (өнімнің жалпы көрсеткіштері) | -40 °C ... 70 °C |
| Ауа саңылауының минималды мәні - өрістің біртекті еместігі (III/2) (Электрлік сынақ) | 3 mm |
| Ауа саңылауының минималды мәні - өрістің біртекті еместігі (III/3) (Электрлік сынақ) | 3 mm |
| Қаптама түрі (баспа схемасын жобалауға арналған өлшемдер) | packaged in box |
| Өткізгіштердегі зақымдарды тексеру және босаңсыту (қоршаған орта жағдайлары) | DIN EN 60998-2-2 (VDE 0613-2-2):2005-03 |
| Орауыш блоктарының белгіленуі (баспа схемасын жобалауға арналған өлшемдер) | Units |
| Ғимараттың биіктігі (дәнекерлеу сабынсыз биіктік) (Материалдық деректер - корпус) | 13.5 mm |
| en 60695-2-13 стандартына сәйкес GWIT жіпшелерінің тұтану температурасы (Материалдық деректер - байланыс) | Seven hundred seventy five |
| Пластикалық жеңі бар, ұшы бар икемді өткізгіштің қимасы (электрлік сипаттамалары) | 0.25 mm2 ... 1.5 mm2 (Length desaislar 8 mm) |
| en 60695-2-12 стандартына сәйкес GWFI жіпшелерінің тұтанғыштық саны (Материалдық деректер - байланыс) | Eight hundred fifty |
| Жүргізушінің қимасы / жүргізуші түрі / тарту күші (Қосылу және қосу әдісі) | 0,2 mm2 / stiff / > 10 N |
| Пластикалық жеңсіз, ұшы бар икемді өткізгіштің қимасы (электрлік сипаттамалары) | 0.25 mm2 ... 2.5 mm2 (Length desaislar 8 mm) |
| en 60695-10-2 стандартына сәйкес шарлардың қаттылығын температуралық тексеру (Материалдық деректер - байланыс) | 125 °C |
| Стандартқа сәйкес қосылу (қартаюға, ылғалға және қатты заттардың енуіне төзімділік) | EN-VDE |
Өнім сипаттамасы
Terminal block for printed circuit board, rated current: 24 A, dimensioning voltage (III/2): 400 V, nominal section: 2.5 mm², pitch: 5 mm, number of poles: 1, connection type: Push-in spring connectio
Негізгі ерекшеліктер
- Өнеркәсіптік деңгейдегі сапа
- RoHS талаптарына сәйкес
- CE сертификатталған
- 1 жыл кепілдік
Техникалық мәліметтер
DiagramType: SPT 2,5/5-H-5,0Test in accordance with DIN en 60512-5-2:2003-01Reduction Factor = 1Number of poles: 5
