SPT 16/ 1-V-10,0 BU

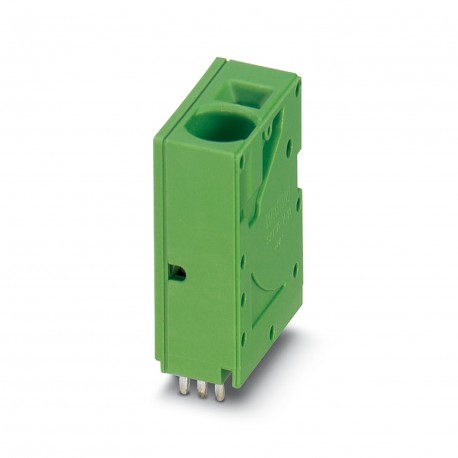

SPT 16/ 1-V-10,0 BU 1712550 PHOENIX CONTACT Terminal for printed circuit board, rated voltage: 1000 V, pitch..
$0.00USD
4761 қолжетімді
Негізгі сипаттамалар
:0.75 mm² ... 16 mm² (Push-in connection)
Ескерту:WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201
Түрі:PC terminal block can be aligned
Ұсыныс:10 mm
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| 0.75 mm² ... 16 mm² (Push-in connection) | |
| Ескерту | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
| Түрі | PC terminal block can be aligned |
| Ұсыныс | 10 mm |
| Нәтиже | Test passed |
| Амплитуда | 0.35 mm (10 Hz ... 60.1 Hz) |
| Жиілік | 10 - 150 - 10 Hz |
| Ені [ені] | 11.8 mm |
| Биіктігі [сағ] | 35.4 mm |
| Ұзындығы [л] | 24.7 mm |
| Бекіту орналасуы | Linear pinning |
| Түйме аралығы | 15 mm |
| Сыпыру жылдамдығы | 1 octave/min |
| Температура | 850 °C |
| Үдеу | 5g (60.1 Hz ... 150 Hz) |
| Өнім желісі | COMBICON Terminals XL |
| Өнім түрі | Printed circuit board terminal |
| Тесік диаметрі | 1.7 mm |
| Орнату түрі | Wave soldering |
| Техникалық сипаттама | IEC 60999-1:1999-11 |
| Жолдар саны | 1 |
| Түйреуіш өлшемдері | 1.2 x 1 mm |
| Өнім тобы | SPT 16/..-V |
| Түсі (корпус) | blue (5015) |
| Сынақ нұсқаулары | X-, Y- and Z-axis |
| Мақаланы қайта қарау | 00 |
| Байланыс материалы | Cu alloy |
| Орнатылған биіктік | 31.3 mm |
| Кесу ұзындығы | 18 mm |
| Экспозиция уақыты | 5 s |
| Қосылу әдісі | Push-in spring connection |
| Қаптама түрі | packed in cardboard |
| Номиналды ток IN | 76 A |
| Номиналды кернеу БҰ | 1000 V |
| Жұмыс туралы ескертпелер | The single-position PCB terminal block can be used for voltages up to 1500 V (DC) and 1000 V (AC). The relevant device standard and the appropriate required air clearances and creepage distances should be observed following installation |
| Өлшемдік сурет | |
| Оқшаулағыш материал | PA |
| Лауазым саны | 1 |
| Потенциалдар саны | 1 |
| Номиналды кернеу (II/2) | 6 kV |
| Номиналды көлденең қима | 16 mm² |
| Қосылымдар саны | 1 |
| Номиналды кернеу (III/2) | 8 kV |
| Номиналды кернеу (III/3) | 1000 V |
| Дәнекерлеу түйреуішінің ұзындығы [P] | 4.1 mm |
| Әр оське сынақ ұзақтығы | 2.5 h |
| Беттік сипаттамалары | Tin-plated |
| Оқшаулағыш материалдар тобы | I |
| Потенциалға сәйкес дәнекерлеу түйреуіштері | 6 |
| IEC 60112 стандартына сәйкес CTI | 600 |
| AWG өткізгішінің көлденең қимасы | 20 ... 4 |
| Номиналды асқын кернеу (III/3) | 8 kV |
| Өткізгіштің көлденең қимасы қатты | 0.75 mm² ... 16 mm² (Conductor connection with open terminal point) |
| Қоршаған орта температурасы (жинақтау) | -5 °C ... 100 °C |
| Қоршаған орта температурасы (жұмыс) | -40 °C ... 105 °C (Depending on the current carrying capacity/derating curve) |
| Номиналды оқшаулау кернеуі (II/2) | 1000 V |
| Өткізгіштің көлденең қимасы икемді | 0.75 mm² ... 16 mm² |
| Номиналды оқшаулау кернеуі (III/2) | 1000 V |
| Номиналды оқшаулау кернеуі (III/3) | 1000 V |
| ең аз ағып кету қашықтығы (II/2) | 5.5 mm |
| Температураны көтеру сынағының талаптары | The sum of ambient temperature and temperature rise of the PCB terminal block shall not exceed the upper limiting temperature. |
| ең аз сырғымалы қашықтық (III/2) | 8 mm |
| ең аз сырғымалы қашықтық (III/3) | 12.5 mm |
| Салыстырмалы ылғалдылық (сақтау/тасымалдау) | 30 % ... 70 % |
| UL 94 стандарты бойынша тұтанғыштық рейтингі | V0 |
| Қоршаған орта температурасы (сақтау/тасымалдау) | -40 °C ... 70 °C |
| Салыстырмалы бақылау индексі (IEC 60112) | CTI 600 |
| Металл бетінің дәнекерлеу аймағы (үстіңгі қабат) | Tin (10 - 16 µm Sn) |
| Металл бетінің терминалдық нүктесі (үстіңгі қабат) | Tin (10 - 16 µm Sn) |
| Оқшаулау кедергісі, көршілес позициялар | > 5 MΩ |
| минималды клиренс мәні - біртекті емес өріс (II/2) | 5.5 mm |
| минималды клиренс мәні - біртекті емес өріс (III/2) | 8 mm |
| минималды клиренс мәні - біртекті емес өріс (III/3) | 8 mm |
| EN 60695-2-12 стандартына сәйкес GWFI жарқыраған сымның тұтану индексі | 850 |
| EN 60695-2-13 стандартына сәйкес GWIT жарқыл сымының тұтану температурасы | 775 |
| EN 60695-10-2 стандартына сәйкес шар қысымын сынауға арналған температура | 125 °C |
| Өткізгіштің көлденең қимасы, икемді, ферруласы бар, пластикалық жеңі бар | 0.75 mm² ... 10 mm² |
| Өткізгіштің көлденең қимасы икемді, пластикалық жеңсіз ферруламен | 0.75 mm² ... 16 mm² |
| Өткізгіштің көлденең қимасы/өткізгіш түрі/тарту күшінің орнатылған мәні/нақты мәні | 0.75 mm² / solid / > 30 N |
| Көлденең қимасы бірдей, икемді, пластикалық жеңі бар TWIN феррулы бар 2 өткізгіш | 0.75 mm² ... 4 mm² |
Өнім сипаттамасы
Terminal for printed circuit board, nominal current: 76 A, nominal voltage (III/2): 1000 V, nominal section: 16 mm², number of potentials: 1, number of rows: 1, number of poles per row: 1, family of a
