SH-8EPS48A8LB4

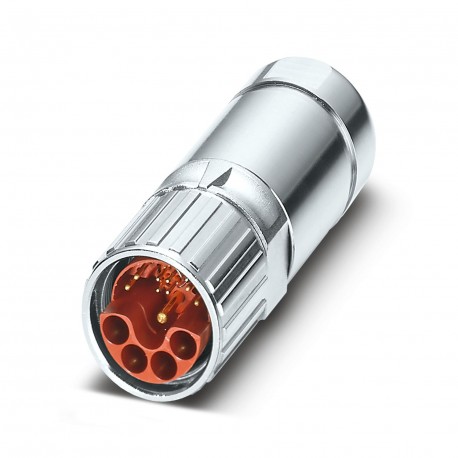

SH-8EPS48A8LB4 1622013 PHOENIX CONTACT Cable connector
$0.00USD
3105 қолжетімді
Негізгі сипаттамалар
:• WARNING: Commission properly functioning products only. The products must be regularly inspected for damage. Decommission defective products immediately. Replace damaged products. Repairs are not possible.
Ескерту:Order information: Crimp contacts, 8 x Ø 1 mm, 5 x Ø 2 mm, order separately
Кодтау:N
Қолданба:Hybrid
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| • WARNING: Commission properly functioning products only. The products must be regularly inspected for damage. Decommission defective products immediately. Replace damaged products. Repairs are not possible. | |
| Ескерту | Order information: Crimp contacts, 8 x Ø 1 mm, 5 x Ø 2 mm, order separately |
| Кодтау | N |
| Қолданба | Hybrid |
| Қауіпсіздік туралы ескертпе | WARNING: The connectors may not be plugged in or disconnected under load. Ignoring the warning or improper use may damage persons and/or property. |
| Тақырып түрі | M23 |
| Өнім түрі | Circular connector (cable-side) |
| Тығыздағыш материалы | FKM |
| Құлыптау түрі | Screw locking mechanism |
| Мақаланы қайта қарау | 15 |
| Корпус материалы | Turned parts: copper zinc alloy (CuZn), die-cast parts: zinc (GD-Zn) |
| Қосылу әдісі | Crimp connection |
| Қосылым профилі | 8+4+PE |
| Жұмыс туралы ескертпелер | Full occupation with 5 x 4 mm² for cable and coupler connectors not possible. |
| Тапсырыс туралы ақпарат: | Crimp contacts, 8 x Ø 1 mm, 5 x Ø 2 mm, order separately |
| Орнату биіктігі | 2000 m |
| Лауазым саны | 13 |
| Pg бұрандалы қосылымы | none |
| Номиналды кернеу | 6 kV |
| Байланысты ауыстыру түрі | Pin |
| Сыртқы кабель диаметрі | 7.5 mm ... 9 mm |
| Оқшаулағыш корпус материалы | PA 6.6 |
| Енгізу/шығару циклдары | 100 |
| Номиналды токҚуат контактілері | 30 A |
| Байланыс диаметрі Қуат контактілері | 2 mm |
| Қоршаған орта температурасы (жұмыс) | -40 °C ... 115 °C (see derating curve) |
| Байланыс диаметріСигнал контактілері | 1 mm |
| Қорғаныс дәрежесі (қосылған) | IP67 |
| Электр тогының соғуынан қорғау | IEC 61984 and VDE 0623 |
| Сигнал контактісіне шаққандағы номиналды ток | 8 A |
| Номиналды кернеу (II/3) қуат түйіспесі | 850 V DC |
| Номиналды кернеу (III/3) қуат түйіспесі | 630 V AC |
| Номиналды кернеу (III/3) сигналының түйіспесі | 50 V |
| Қоршаған орта температурасы (сақтау/тасымалдау) | 15 °C ... 25 °C |
| Рұқсат етілген ылғалдылық (сақтау/тасымалдау) | 50 % ... 65 % |
| Литц сымының көлденең қимасы, қуат контактілері, макс. | 4 mm² |
| Литц сымының көлденең қимасыҚуат контактілерімин. | 0.25 mm² |
| Литц сымының көлденең қимасыСигнал контактілерінің макс. | 1 mm² |
| Литц сымының көлденең қимасыСигнал контактілерімин. | 0.06 mm² |
Өнім сипаттамасы
M23, Cable connector, SH, long straight, shielded: yes, Screw lock, No. of poles: 8+4+PE, contact type: Male, Crimped connection, cable diameter range: 7.5 mm ... 9 mm, coding:N, Alternative product a
