SB-8ESSA8A8L34S

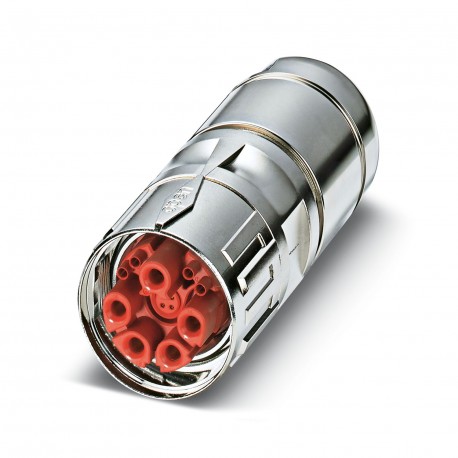

SB-8ESSA8A8L34S 1623331 PHOENIX CONTACT Cable connector
$0.00USD
3429 қолжетімді
Негізгі сипаттамалар
:• WARNING: Commission properly functioning products only. The products must be regularly inspected for damage. Decommission defective products immediately. Replace damaged products. Repairs are not possible.
Ескерту:for max. connection cross section
Кодтау:Signal, coding 1
Қолданба:Hybrid
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| • WARNING: Commission properly functioning products only. The products must be regularly inspected for damage. Decommission defective products immediately. Replace damaged products. Repairs are not possible. | |
| Ескерту | for max. connection cross section |
| Кодтау | Signal, coding 1 |
| Қолданба | Hybrid |
| Бас дизайны | Socket |
| Қауіпсіздік туралы ескертпе | WARNING: The connectors may not be plugged in or disconnected under load. Ignoring the warning or improper use may damage persons and/or property. |
| Тақырып түрі | M40 |
| Өнім түрі | Circular connector (cable-side) |
| Номиналды кернеу | 6 kV |
| Тығыздағыш материалы | FKM |
| Құлыптау түрі | SPEEDCON |
| Мақаланы қайта қарау | 11 |
| Корпус материалы | Turned parts: copper zinc alloy (CuZn), die-cast parts: zinc (GD-Zn) |
| Қосылу әдісі | Crimp connection |
| Қосылым профилі | 8+4+PE |
| Тапсырыс туралы ақпарат: | Crimp contacts, 8 x Ø 1 mm, 5 x Ø 3.6 mm, order separately |
| Ластану дәрежесі | 3 |
| Орнату биіктігі | 2000 m |
| Лауазым саны | 13 |
| Pg бұрандалы қосылымы | none |
| Асқын кернеу санаты | III |
| Айналу бағыты | Standard |
| Байланысты ауыстыру түрі | Socket |
| Сыртқы кабель диаметрі | 20.5 mm ... 26.5 mm |
| Номиналды токҚуат контактілері | 70 A |
| Байланыс диаметрі Деректер контактілері | 1 mm |
| Байланыс диаметрі Қуат контактілері | 3.6 mm |
| Қоршаған орта температурасы (жұмыс) | -40 °C ... 115 °C (see derating curve) |
| Байланыс диаметріСигнал контактілері | 1 mm |
| Қорғаныс дәрежесі (қосылған) | IP68/IP69K |
| Электр тогының соғуынан қорғау | IEC 61984 |
| Сигнал контактісіне шаққандағы номиналды ток | 8 A |
| Номиналды кернеу (II/3) қуат түйіспесі | 850 V DC |
| Номиналды кернеу (III/3) қуат түйіспесі | 630 V AC |
| Номиналды кернеу (III/3) сигналының түйіспесі | 500 V |
| 25°C температурада әрбір деректер байланысы үшін номиналды ток | 8 A |
| Литц сымының көлденең қимасы, қуат контактілері, макс. | 16 mm² |
| Литц сымының көлденең қимасыҚуат контактілерімин. | 1 mm² |
| Литц сымының көлденең қимасы Деректер контактілерінің макс. | 1.5 mm² |
| Литц сымының көлденең қимасы Деректер контактілері мин. | 0.06 mm² |
| Литц сымының көлденең қимасыСигнал контактілерінің макс. | 1.5 mm² |
| Литц сымының көлденең қимасыСигнал контактілерімин. | 0.06 mm² |
Өнім сипаттамасы
M40, Plug connector. for cables, SB, long straight, shielded: yes, SPEEDCON lock, No. of poles: 8+4+PE, Direction of rotation: Standard, contact type: Female, Crimped connection, cable diameter range:
Негізгі ерекшеліктер
- Өнеркәсіптік деңгейдегі сапа
- RoHS талаптарына сәйкес
- CE сертификатталған
- 1 жыл кепілдік
