SB-8ES6D8A9L32S

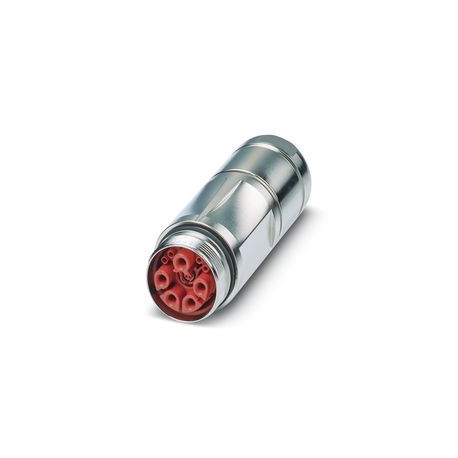

SB-8ES6D8A9L32S 1315004 PHOENIX CONTACT M40, Mating connector, series: SB, long straight, shielded: yes, for..
$142.48USD
103 қолжетімді
Негізгі сипаттамалар
:• WARNING: Commission properly functioning products only. The products must be regularly inspected for damage. Decommission defective products immediately. Replace damaged products. Repairs are not possible.
Ескерту:at an ambient temperature of 15°C, see derating curve
Қолданба:Hybrid
Қауіпсіздік туралы ескертпе:WARNING: The connectors may not be plugged in or disconnected under load. Ignoring the warning or improper use may damage persons and/or property.
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| • WARNING: Commission properly functioning products only. The products must be regularly inspected for damage. Decommission defective products immediately. Replace damaged products. Repairs are not possible. | |
| Ескерту | at an ambient temperature of 15°C, see derating curve |
| Қолданба | Hybrid |
| Қауіпсіздік туралы ескертпе | WARNING: The connectors may not be plugged in or disconnected under load. Ignoring the warning or improper use may damage persons and/or property. |
| Тақырып түрі | M40 |
| Өнім түрі | Circular connector (cable-side) |
| Номиналды кернеу | 6 kV |
| Тығыздағыш материалы | FKM |
| Құлыптау түрі | for standard and SPEEDCON interlock |
| Корпус материалы | Turned parts: copper zinc alloy (CuZn), die-cast parts: zinc (GD-Zn) |
| Қосылу әдісі | Crimp connection |
| Қосылым профилі | 6+4+4+PE, 6-pos. data element |
| Ластану дәрежесі | 3 |
| Орнату биіктігі | 2000 m |
| Лауазым саны | 15 |
| Pg бұрандалы қосылымы | none |
| Асқын кернеу санаты | III |
| Айналу бағыты | Standard |
| Байланысты ауыстыру түрі | Socket |
| Сыртқы кабель диаметрі | 9 mm ... 14 mm |
| Номиналды токҚуат контактілері | 70 A |
| Байланыс диаметрі Деректер контактілері | 0.6 mm |
| Байланыс диаметрі Қуат контактілері | 3.6 mm |
| Қоршаған орта температурасы (жұмыс) | -40 °C ... 115 °C |
| Байланыс диаметріСигнал контактілері | 1 mm |
| Қорғаныс дәрежесі (қосылған) | IP68/IP69K |
| Сигнал контактісіне шаққандағы номиналды ток | 8 A |
| Номиналды кернеу (II/3) қуат түйіспесі | 850 V DC |
| Номиналды кернеу (III/3) қуат түйіспесі | 630 V AC |
| Номиналды кернеу (III/3) сигналының түйіспесі | 500 V |
| 25°C температурада әрбір деректер байланысы үшін номиналды ток | 2 A |
| Литц сымының көлденең қимасы, қуат контактілері, макс. | 16 mm² |
| Литц сымының көлденең қимасыҚуат контактілерімин. | 1 mm² |
| Литц сымының көлденең қимасы Деректер контактілерінің макс. | 0.25 mm² |
| Литц сымының көлденең қимасы Деректер контактілері мин. | 0.08 mm² |
| Литц сымының көлденең қимасыСигнал контактілерінің макс. | 1.5 mm² |
| Литц сымының көлденең қимасыСигнал контактілерімин. | 0.06 mm² |
Өнім сипаттамасы
M40, Coupling Plug-in Connector, SB, Long Straight, Shielded: Yes, For Standard Lock & SPEEDCON, No. of Poles: 6+4+4+PE, 6-Pole Data Element, Direction of Rotation: Standard, Contact Type: Female, Cri
Негізгі ерекшеліктер
- Өнеркәсіптік деңгейдегі сапа
- RoHS талаптарына сәйкес
- CE сертификатталған
- 1 жыл кепілдік
