SAMPLE SPT-SMD 1,5/ 8-H-3,5

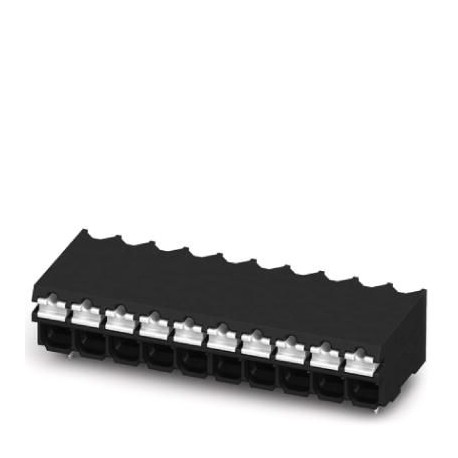

SAMPLE SPT-SMD 1,5/ 8-H-3,5 1843647 PHOENIX CONTACT Sample set
$0.00USD
3593 қолжетімді
Негізгі сипаттамалар
GTIN:4046356952101
Ескерту:Made to Order (non-returnable)
Тапсырыс кілті:1843647
Қаптау блогы:5 pc
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| GTIN | 4046356952101 |
| Ескерту | Made to Order (non-returnable) |
| Тапсырыс кілті | 1843647 |
| Қаптау блогы | 5 pc |
| Шыққан елі | DE (Germany) |
| Арнайы тариф нөмірі | 85369010 |
| (Қоршаған орта жағдайлары) | |
| Ең аз тапсырыс саны | 5 pc |
| Құрғақ жылу (діріл сынағы) | 168 h/100°C |
| Кернеу (Электрлік сынақтар) | 160 V |
| Ылғалды жылу (діріл сынағы) | 48 h/30 °C/92 % |
| Ұсыныс (негізгі коммерциялық деректер) | 3.5 mm |
| (Стандарттар мен ережелер) | No hazardous substances above threshold values |
| Сынақ нәтижесі (Діріл сынағы) | Test passed |
| Питч (Материалдық деректер - корпус) | 3.5 mm |
| Pin орналасуы (негізгі коммерциялық деректер) | Linear pad geometry |
| Сынақ нәтижесі (қоршаған орта жағдайлары) | Test passed |
| Сынақ сипаттамасы (тартылатын сынақ) | IEC 60998-2-2 (in parts) |
| Орнату түрі (негізгі коммерциялық деректер) | SMD soldering |
| Сынақ сипаттамасы (Діріл сынағы) | IEC 60998-1:2002-12 |
| (Тоқтату және қосылу әдісі) | 1.5 mm² / flexible / > 40 N |
| Қосылым сынағы (қоршаған орта жағдайлары) | IEC 60998-2-2:2002-12 |
| Бір дана салмағы (қаптаманы қоспағанда) | 4.420 g |
| a өлшемі (Материалдық деректер - корпус) | 24.5 mm |
| Түйреуіштердің арақашықтығы (Материалдық деректер - корпус) | 7 mm |
| Ені [ w ] (Материалдық деректер - корпус) | 28.5 mm |
| Қытай RoHS (стандарттар мен ережелер) | Environmentally friendly use period: unlimited = EFUP-e |
| Байланыс материалы (қосылу сыйымдылығы) | Cu alloy |
| Биіктігі [ сағ ] (Материалдық деректер - корпус) | 7.7 mm |
| Ұзындығы [l] (Материалдық деректер - корпус) | 13.6 mm |
| Деңгейлер саны (негізгі коммерциялық деректер) | 1 |
| Қосылу әдісі (негізгі коммерциялық деректер) | Push-in spring connection |
| Мақалалар ауқымы (негізгі коммерциялық деректер) | SPT 1,5/..-H-SMD |
| Түйреуіш өлшемдері (Материалдық деректер - корпус) | 0.7 x 0.3 mm |
| Түйреуіштер арасындағы қашықтық (өнімнің өлшемдері) | 7 mm |
| Жіпті кесу ұзындығы (электрлік параметрлер) | 8 mm |
| Лауазым саны (негізгі коммерциялық деректер) | 8 |
| Тесік диаметрі (өнімнің өлшемдері) | 1.1 mm |
| Оқшаулағыш материалдар тобы (Электрлік сынақтар) | IIIa |
| Өлшемдік сызба (Материалдық деректер - корпус) | |
| Оқшаулағыш материал (Материалдық деректер - байланыс) | LCP |
| Номиналды кернеу (II/2) (Электрлік сынақтар) | 2.5 kV |
| Номиналды кернеу (III/2) (Заттың қасиеттері) | 2.5 kV |
| Беттік сипаттамалары (Қосылу сыйымдылығы) | hot-dip tin-plated |
| Қаптама түрі (ПХБ дизайнына арналған өлшемдер) | packed in cardboard |
| Қаптамадағы дана саны (ПХБ дизайнына арналған өлшемдер) | 5 |
| Номиналды кернеу (III/2) (Электрлік сынақтар) | 2.5 kV |
| Номиналды кернеу (III/3) (Электрлік сынақтар) | 2.5 kV |
| Мақаланың қысқаша сипаттамасы (негізгі коммерциялық деректер) | PCB terminal block |
| Диаграмма (ауа саңылаулары және саңылаулар арасындағы қашықтық) | |
| Тарту сынағы (тоқтату және қосу әдісі) | IEC 60998-2-2:2002-12 |
| Номиналды оқшаулау кернеуі (II/2) (Электрлік сынақтар) | 320 V |
| Номиналды оқшаулау кернеуі (III/2) (Заттың қасиеттері) | 160 V |
| Оқшаулағыш материалдар тобы (Материалдық деректер - байланыс) | IIIa |
| Номиналды оқшаулау кернеуі (III/2) (Электрлік сынақтар) | 160 V |
| IEC 60112 стандартына сәйкес CTI (Материалдық деректер - байланыс) | 175 |
| Биіктігі (дәнекерлеу түйреуішінсіз) (Материалдық деректер - корпус) | 7.7 mm |
| Техникалық сипаттамалары (ауа саңылаулары және ағып кету қашықтығы) | IEC 60998-2-2 (in parts) |
| Қоршаған орта температурасы (жинақтау) (Қаптама туралы ақпарат) | -5 °C ... 100 °C |
| Номинациялық орауыштар (ПХБ дизайнына арналған өлшемдер) | Pcs. |
| Құрғақ жылу (ток өткізу қабілеті / деградациялық қисықтар) | 168 h/100°C |
| Қоршаған орта температурасы (жұмыс істеу) (Қаптама туралы ақпарат) | -40 °C |
| Ылғалды жылу (ток өткізу қабілеті / деградациялық қисықтар) | 48 h/30 °C/92 % |
| Сынақ нәтижесі (ток өткізу қабілеті / деградациялық қисықтар) | Test passed |
| Қоршаған орта температурасы (сақтау/тасымалдау) (Қаптама туралы ақпарат) | -40 °C ... 70 °C |
| UL 94 стандартына сәйкес тұтанғыштық рейтингі (Материалдық деректер - байланыс) | V0 |
| Сынақ сипаттамасы (ток өткізу қабілеті / деградациялық қисықтар) | IEC 60998-1:2002-12 |
| Номиналды кернеу (III/2) (стандартқа сәйкес механикалық сынақтар) | 2.5 kV |
| Номиналды оқшаулау кернеуі (III/2) (стандартқа сәйкес механикалық сынақтар) | 160 V |
| Стандартқа сәйкес қосылу (қартаюға, ылғалдылыққа және қатты заттардың енуіне төзімділік) | EN-VDE |
| Өткізгіштің көлденең қимасы / өткізгіш түрі / созылу күші (тоқтату және қосу әдісі) | 0.2 mm² / solid / > 10 N |
| UL 94 стандарты бойынша тұтанғыштық рейтингі (қартаюға, ылғалдылыққа және қатты заттардың енуіне төзімділік) | V0 |
| Қартаюға, ылғалдылық жағдайларына, қатты заттардың кіруіне және судың зиянды кіруіне төзімділік (ток өткізу қабілеті / қисықтардың төмендеуі) | Test passed IEC 60998-1:2002-12 168 h/100°C 48 h/30 °C/92 % |
Өнім сипаттамасы
Terminal block for printed circuit board, nominal current: 13.5 A, dimensioning voltage (III/2): 160 V, nominal section: 1.5 mm², Number of potentials: 8, Number of rows: 1, Number of poles per row: 8
