SACCBP-MS-5CON-PG9/2,0-920SCO

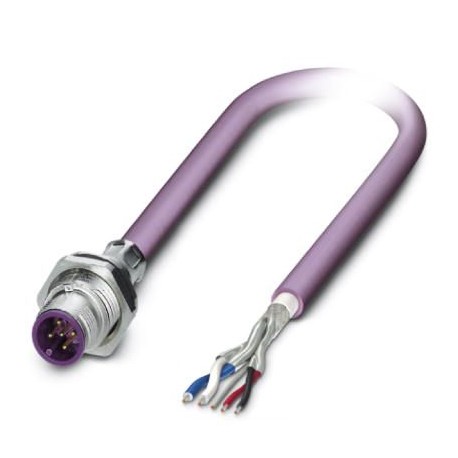

SACCBP-MS-5CON-PG9/2,0-920SCO 1437588 PHOENIX CONTACT Bus system flush-type plug
$53.73USD
219 қолжетімді
Негізгі сипаттамалар
GTIN:4046356457712
Ескерту:Made to Order (non-returnable)
(Кабель):For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration”
Тапсырыс кілті:1437588
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| GTIN | 4046356457712 |
| Ескерту | Made to Order (non-returnable) |
| (Кабель) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Тапсырыс кілті | 1437588 |
| Каталог беті | Page 427 (C-2-2017) |
| Қаптау блогы | 1 pc |
| Шыққан елі | DE (Germany) |
| Қытай RoHS (кабель) | Environmentally Friendly Use Period = 50 |
| Арнайы тариф нөмірі | 85444290 |
| Байланыс материалы (жалпы) | CuZn |
| Материал, түйреуіштер (Жалпы) | Zinc die-cast, nickel-plated |
| Тығыздағыш материал (жалпы) | FKM |
| Кодтау (қоршаған орта жағдайлары) | A - standard |
| Айналдыру моменті (қоршаған орта жағдайлары) | 2 Nm ... 3 Nm (Installation-side) |
| (Стандарттар мен ережелер) | -20 °C ... 80 °C (cable, flexible installation) |
| Стандартты белгілеу (материал) | M12 connector |
| Стандарттар/ережелер (Материалдар) | IEC 61076-2-101 |
| Қорғаныс дәрежесі (өлшемдері) | IP67 |
| Байланыс тасымалдаушы материал (жалпы) | PA 6.6 |
| Байланыс бетінің материалы (жалпы) | Ni/Au |
| Номиналды кернеу (қоршаған орта жағдайлары) | 1.5 kV |
| Бір дана салмағы (қаптаманы қоспағанда) | 135.900 g |
| Кабель ұзындығы (негізгі коммерциялық деректер) | 2 m |
| Қорғаныс (стандарттар мен ережелер) | Tinned copper braided shield |
| Кабель түрі (стандарттар мен ережелер) | CAN Bus/DeviceNet |
| Әлсіреу (стандарттар мен ережелер) | ≤ 22.9 dB/km (with 1 MHz) |
| Сым түстері (стандарттар мен ережелер) | Red-black, blue-white |
| Жеделдету (стандарттар мен ережелер) | 3 m/s² |
| Кабель салмағы (Стандарттар мен ережелер) | 90 kg/km |
| Ластану дәрежесі (қоршаған орта жағдайлары) | 3 |
| Галогенсіз (стандарттар мен ережелер) | in accordance with DIN VDE 0472 part 815 |
| Лауазым саны (қоршаған орта жағдайлары) | 5 |
| UL AWM стилі (стандарттар мен ережелер) | 21198 (80°C/300 V) |
| Жалпы өзгеріс (стандарттар мен ережелер) | 2 pairs around a drain wire in the center to the core |
| Асқын кернеу санаты (қоршаған орта жағдайлары) | II |
| Сигнал түрі/санаты (қоршаған орта жағдайлары) | DeviceNet™ |
| Бұралған жұптар (стандарттар мен ережелер) | 2 cores to the pair |
| Иілу радиусы (стандарттар мен ережелер) | 70 mm |
| Кабель сыйымдылығы (стандарттар мен ережелер) | nom. 40 nF/km (Data cable) |
| Оқшаулау кедергісі (қоршаған орта жағдайлары) | 100 MΩ |
| Стандарттар/ережелер (Қоршаған орта жағдайлары) | M12 connector IEC 61076-2-101 |
| Толқындық кедергі (стандарттар мен ережелер) | 120 Ω ±10 % (with 1 MHz) |
| AWG сигнал желісі (стандарттар мен ережелер) | 24 |
| Кабель құрылымы (стандарттар мен ережелер) | 2xAWG24/19+2xAWG22/19 |
| Цикл кедергісі (стандарттар мен ережелер) | ≤ 181.80 Ω/km (Data cable) |
| 40°C температурадағы номиналды ток (қоршаған орта жағдайлары) | 4 A |
| Жолды кесіп өту (стандарттар мен ережелер) | 4.5 m |
| Өту жылдамдығы (стандарттар мен ережелер) | 3 m/s |
| AWG қуат көзі (стандарттар мен ережелер) | 22 |
| Қоршаған орта температурасы (жұмыс) (өлшемдері) | -25 °C ... 85 °C (Plug / socket) |
| Жалынға төзімділік (стандарттар мен ережелер) | UL 1581, Sec. 1060 (FT-1) |
| Басқа қарсылық (Стандарттар мен ережелер) | Low adhesion |
| Өткізгіш материалы (стандарттар мен ережелер) | Tin-plated Cu litz wires |
| UL 94 (Жалпы) стандарты бойынша тұтанғыштық рейтингі | V0 |
| Енгізу/шығару циклдары (Қоршаған орта жағдайлары) | > 100 |
| Сигнал түрі/санаты (стандарттар мен ережелер) | CANopen® |
| UL 94 (материал) бойынша тұтанғыштық рейтингі | V0 |
| Оқшаулау кедергісі (Стандарттар мен ережелер) | ≥ 5 GΩ*km (Data cable) |
| Сыртқы қабық, түсі (стандарттар мен ережелер) | violet RAL 4001 |
| Номиналды кернеу, кабель (Стандарттар мен ережелер) | ≤ 300 V (Peak value, not for high-power applications) |
| Сыртқы қабық, материал (стандарттар мен ережелер) | PUR |
| Сынақ кернеуі Өзек/Өзек (Стандарттар мен ережелер) | 2000 V (50 Hz, 1 min.) |
| Жұптық қорғаныс түрі (Стандарттар мен ережелер) | Plastic-coated aluminum foil, aluminum side outside |
| Өткізгіштің көлденең қимасы (стандарттар мен ережелер) | 2x 0.25 mm² (Data cable) |
| Оптикалық қалқан жабыны (Стандарттар мен ережелер) | 80 % |
| Иілу циклдарының саны (стандарттар мен ережелер) | 5000000 |
| Сынақ кернеуі Өзек/Қалқан (Стандарттар мен ережелер) | 2000 V (50 Hz, 1 min.) |
| Кабель түрі (қысқартылған атауы) (Стандарттар мен ережелер) | 920 |
| Сыртқы кабель диаметрі D (Стандарттар мен ережелер) | 6.7 mm ±0,3 mm |
| Материалдық өткізгіш оқшаулағышы (стандарттар мен ережелер) | Foamed PE (Data cable) |
| Қоршаған орта температурасы (жұмыс істеу) (Стандарттар мен ережелер) | -40 °C ... 80 °C (cable, fixed installation) |
| Өткізгіш құрылымының сигнал желісі (стандарттар мен ережелер) | 19x 0.13 mm |
| Оқшаулауды қоса алғанда, өзек диаметрі (Стандарттар мен ережелер) | 1.95 mm ±0.05 mm (Data cable) |
| Өткізгіш құрылымы, кернеумен жабдықтау (стандарттар мен ережелер) | 19x 0.15 mm |
| Қоршаған орта температурасы (сақтау/тасымалдау) (Стандарттар мен ережелер) | -40 °C ... 80 °C |
| Минималды иілу радиусы, бекітілген орнату (Стандарттар мен ережелер) | 5 x D |
| Минималды иілу радиусы, икемді орнату (Стандарттар мен ережелер) | 10 x D |
| Минималды иілу радиусы, сүйреу тізбегін қолдану (Стандарттар мен ережелер) | 10 x D |
Өнім сипаттамасы
Conect. plug. to be apar. poster wall, CANopen®, DeviceNet™, 5-pole, halogen-free PUR, lilac red RAL 4001, shielded, Male, straight, M12-SPEEDCON, coding: A, to free cable end, Rear mounting, Cable co
