SACC-M12MR-5CON-PG 9-SH ADH

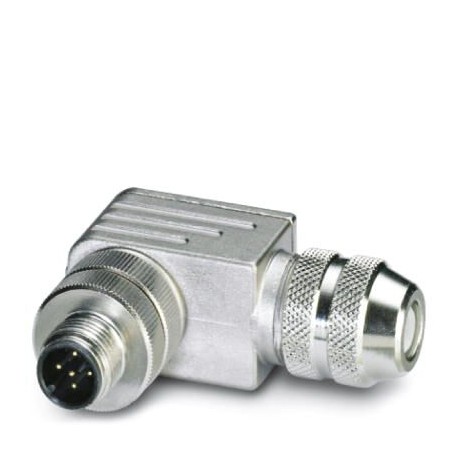

SACC-M12MR-5CON-PG 9-SH ADH 1411893 PHOENIX CONTACT Connector, 5-pos., shielded, angled M12 plug, A-coded, s..
$0.00USD
4193 қолжетімді
Негізгі сипаттамалар
GTIN:4046356944632
Тапсырыс кілті:1411893
(Сызбалар):
Қаптау блогы:1
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| GTIN | 4046356944632 |
| Тапсырыс кілті | 1411893 |
| (Сызбалар) | |
| Қаптау блогы | 1 |
| (Өлшемдері) | The connector pin assignment can be rotated 90° to the cable outlet |
| ETIM 4.0 (eCl@ss) | EC002635 |
| ETIM 5.0 (eCl@ss) | EC002635 |
| ETIM 6.0 (eCl@ss) | EC002061 |
| Ескерту (Өлшемдер) | NOTE: Observe the permissible bending radii when laying conductors, since the degree of protection may be put in jeopardy if the bending forces are too high. Alleviate mechanical loads upstream of the connector, e.g. by using cable ties. |
| БҰҰ СПСК 13.2 (ETIM) | 39121413 |
| БҰҰ SPSC 18.0 (ETIM) | 39121413 |
| БҰҰ SPSC 19.0 (ETIM) | 39121413 |
| БҰҰ SPSC 20.0 (ETIM) | 39121413 |
| БҰҰ SPSC 21.0 (ETIM) | 39121413 |
| Кодтау (өлшемдер) | A - standard |
| Айналдыру моменті (өлшемдері) | 0.4 Nm (M12 knurl) |
| Арнайы тариф нөмірі | 85366990 |
| Байланыс материалы (жалпы) | CuZn |
| Материал, түйреуіштер (Жалпы) | Zinc die-cast, nickel-plated |
| Номиналды кернеу (өлшемдері) | 60 V DC |
| Тығыздағыш материал (жалпы) | NBR |
| Күй дисплейі (өлшемдер) | No |
| (Стандарттар мен ережелер) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| eCl@ss 4.0 (Жіктеулер) | 27260700 |
| eCl@ss 4.1 (Жіктеулер) | 27260700 |
| eCl@ss 5.0 (Жіктеулер) | 27260700 |
| eCl@ss 5.1 (Жіктеулер) | 27260700 |
| eCl@ss 6.0 (Жіктеулер) | 27260700 |
| eCl@ss 7.0 (Жіктеулер) | 27440102 |
| eCl@ss 8.0 (Жіктеулер) | 27440102 |
| eCl@ss 9.0 (Жіктеулер) | 27440102 |
| Функционалдық сызба (сызбалар) | |
| Қосылу әдісі (өлшемдері) | Screw connection |
| Қатайту моменті (өлшемдері) | Screw plug insert with sleeve housing as far it will go |
| Тұтқаның материалы (Жалпы) | Zinc die-cast, nickel-plated |
| eCl@ss 10.0.1 (Жіктеулер) | 27440102 |
| Ластану дәрежесі (өлшемдері) | 3 |
| Лауазым саны (өлшемдері) | 5 |
| Стандарттар/техникалық сипаттамалар (кабель) | M12 connector IEC 61076-2-101 |
| Асқын кернеу санаты (өлшемдері) | II |
| Құрастыру нұсқаулары (өлшемдері) | The wires can be connected both with ferrules and without ferrules |
| Байланыс тасымалдаушы материал (жалпы) | PA |
| Байланыс бетінің материалы (жалпы) | Au |
| Сыртқы кабель диаметрі (сызбалар) | 6 mm ... 8 mm |
| Оқшаулау кедергісі (өлшемдері) | ≥ 100 MΩ |
| Стандарттар/ережелер (өлшемдер) | M12 connector IEC 61076-2-101 |
| 40°C температурадағы номиналды ток (өлшемдері) | 4 A |
| Стандарттар/техникалық сипаттамалар (материал) | M12 connector IEC 61076-2-101 |
| Өткізгіштің көлденең қимасы (өлшемдері) | 0.25 mm² ... 0.75 mm² |
| Қытай RoHS (стандарттар мен ережелер) | Environmentally Friendly Use Period = 50 |
| Өткізгіштің көлденең қимасы AWG (өлшемдері) | 24 ... 18 |
| Стандартты (кабель) қосылымға сәйкес | CUL |
| Енгізу/шығару циклдары (Өлшемдері) | ≥ 50 |
| Қаптаманың ұзындығын алу (сызбалар) | 40 mm |
| UL 94 (кабель) стандарты бойынша тұтанғыштық рейтингі | HB |
| UL 94 (Жалпы) стандарты бойынша тұтанғыштық рейтингі | HB |
| Жеке сымның кесу ұзындығы (сызбалар) | 5 mm |
| Схемалық диаграмма M12 ер қосқышының бекітілу схемасы, 5 позалы, А-кодталған, ер жағы (сызбалар) |
Өнім сипаттамасы
Plug-in connector, 5-pole, shielded, angled connector M12, A-coated, screw connection with studs, knurled material: brass, nickel-plated, Pg9 cable gland, cable outer diameter 6 mm ... 8 mm
Негізгі ерекшеліктер
- Өнеркәсіптік деңгейдегі сапа
- RoHS талаптарына сәйкес
- CE сертификатталған
- 1 жыл кепілдік
Техникалық мәліметтер
Functional drawing
Өнім құжаттары
Техникалық сипаттама
Техникалық сипаттамалар және өнімділік деректері
Пайдаланушы нұсқаулығы
Орнату және пайдалану нұсқаулығы
