SACC-M12FRS-3PECON-PG 9-M

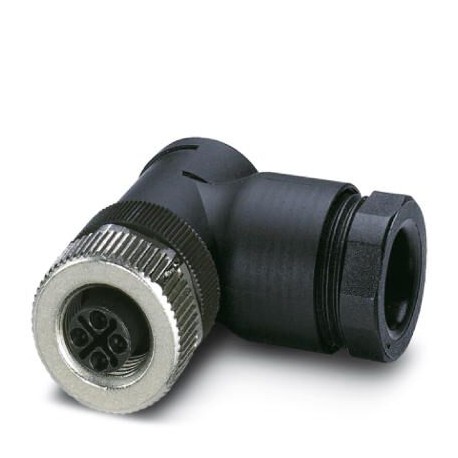

SACC-M12FRS-3PECON-PG 9-M 1107272 PHOENIX CONTACT Power connectors, 4-position, Socket angled M12, S-coded, ..
$0.00USD
4478 қолжетімді
Негізгі сипаттамалар
GTIN:4063151008901
Тапсырыс кілті:1107272
(Жалпы):NBR (Cable clamping)
(Сызбалар):
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| GTIN | 4063151008901 |
| Тапсырыс кілті | 1107272 |
| (Жалпы) | NBR (Cable clamping) |
| (Сызбалар) | |
| Қаптау блогы | 1 pc |
| Шыққан елі | DE (Germany) |
| Ұзындығы (сызбалар) | 35 mm |
| Арнайы тариф нөмірі | 85366990 |
| (Қоршаған орта жағдайлары) | The connector pin assignment can be rotated 90° to the cable outlet |
| Ескертпе (Қоршаған орта жағдайлары) | Strip 21 mm off the cable sheath, strip 6 mm off the conductor insulation, crimp the ferrule, then shorten this to 5 mm. Conductor length with shortened ferrule: 20 mm. Connect conductors and tighten the mounting screws with 0.2 Nm. |
| Байланыс материалы (жалпы) | CuZn |
| Материал, түйреуіштер (Жалпы) | Zinc die-cast, nickel-plated |
| Тығыздағыш материал (жалпы) | Viton (M12 socket) |
| Кодтау (қоршаған орта жағдайлары) | S power |
| Диаметрі бар корпус (сызбалар) | 20 mm |
| Айналдыру моменті (қоршаған орта жағдайлары) | 0.4 Nm (M12 knurl) |
| eCl@ss 9.0 (Жіктеулер) | 27440102 |
| Тұтқаның материалы (Жалпы) | PA |
| eCl@ss 10.0.1 (Жіктеулер) | 27440102 |
| Стандарттар/техникалық сипаттамалар (кабель) | M12 connector IEC 61076-2-111 |
| Қорғаныс дәрежесі (өлшемдері) | IP67 |
| Кілттің өлшемі, біріктіру гайкасы (сызбалар) | 16 mm |
| Байланыс тасымалдаушы материал (жалпы) | PA |
| Байланыс бетінің материалы (жалпы) | Au |
| Сыртқы кабель диаметрі (сызбалар) | 6 mm ... 8 mm |
| Номиналды кернеу (қоршаған орта жағдайлары) | 630 V AC |
| Стандарттар/техникалық сипаттамалар (материал) | M12 connector IEC 61076-2-111 |
| Күй дисплейі (Қоршаған орта жағдайлары) | No |
| Бір дана салмағы (қаптаманы қоспағанда) | 0.000 g |
| Түсті тұтқа аймағы (қоршаған орта жағдайлары) | black |
| Қосылу әдісі (қоршаған орта жағдайлары) | Screw connection |
| Ластану дәрежесі (қоршаған орта жағдайлары) | 3 |
| Лауазым саны (қоршаған орта жағдайлары) | 4 |
| Асқын кернеу санаты (қоршаған орта жағдайлары) | III |
| Қаптаманың ұзындығын алу (сызбалар) | 20 mm |
| Құрастыру нұсқаулары (қоршаған орта жағдайлары) | The wires can be connected both with ferrules and without ferrules |
| Оқшаулау кедергісі (қоршаған орта жағдайлары) | > 10 GΩ |
| Стандарттар/ережелер (Қоршаған орта жағдайлары) | M12 connector IEC 61076-2-111 |
| 40°C температурадағы номиналды ток (қоршаған орта жағдайлары) | 12 A (when using 1.5 mm² conductors) |
| Қоршаған орта температурасы (жұмыс) (өлшемдері) | -40 °C ... 85 °C (Plug / socket) |
| Өткізгіштің көлденең қимасы (қоршаған орта жағдайлары) | 0.75 mm² ... 1.5 mm² (without ferrule) |
| UL 94 (кабель) стандарты бойынша тұтанғыштық рейтингі | V0 |
| Өткізгіштің көлденең қимасы AWG (қоршаған орта жағдайлары) | 18 ... 16 (without ferrule) |
| UL 94 (Жалпы) стандарты бойынша тұтанғыштық рейтингі | V0 |
| Енгізу/шығару циклдары (Қоршаған орта жағдайлары) | > 100 |
| Жеке сымның кесу ұзындығы (сызбалар) | 5 mm |
| Өлшемдік сызба M12 x 1 ұясы, бұрышты (сызбалар) |
Өнім сипаттамасы
Power connector, 4-pole, Elbow connection female M12, S, Screw connection, knurling material: Zinc die-cast, nickel-plated, Pg9 cable gland, cable diameter 6 mm ... 8 mm, for alternating current up to
Негізгі ерекшеліктер
- Өнеркәсіптік деңгейдегі сапа
- RoHS талаптарына сәйкес
- CE сертификатталған
- 1 жыл кепілдік
Техникалық мәліметтер
Dimensional drawingM12 x 1 socket, angled
