SACC-M12FR-5PL M DN

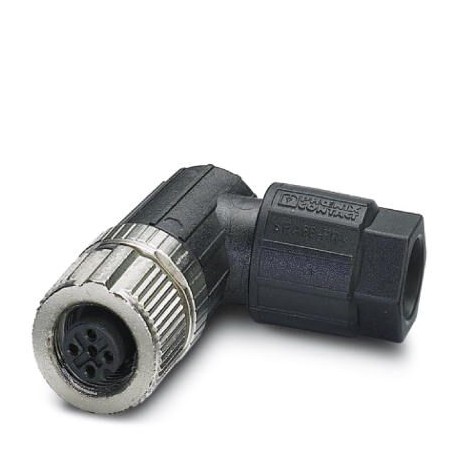

SACC-M12FR-5PL M DN 1012969 PHOENIX CONTACT Bus system connector, CANopen
$0.00USD
3612 қолжетімді
Негізгі сипаттамалар
GTIN:4055626960302
(Кабель):Shock, vibration EN 50155:2001
Тапсырыс кілті:1012969
(Жалпы):PBT: Fire protection in rail vehicles - requirement sets R22, R23, R24, and R26 acc. to DIN EN 45545-2 (Risk level HL1 - HL2, R26: HL3)
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| GTIN | 4055626960302 |
| (Кабель) | Shock, vibration EN 50155:2001 |
| Тапсырыс кілті | 1012969 |
| (Жалпы) | PBT: Fire protection in rail vehicles - requirement sets R22, R23, R24, and R26 acc. to DIN EN 45545-2 (Risk level HL1 - HL2, R26: HL3) |
| (Сызбалар) | |
| (Материал) | Shock, vibration EN 50155:2001 |
| Қаптау блогы | 1 pc |
| (Өлшемдері) | IP67 |
| Шыққан елі | DE (Germany) |
| Ұзындығы (сызбалар) | 49 mm |
| Арнайы тариф нөмірі | 85366990 |
| (Қоршаған орта жағдайлары) | The wires can be connected both with ferrules and without ferrules |
| Ең аз тапсырыс саны | 250 pc |
| Ескертпе (Қоршаған орта жағдайлары) | NOTE: Observe the permissible bending radii when laying conductors, since the degree of protection may be put in jeopardy if the bending forces are too high. Alleviate mechanical loads upstream of the connector, e.g. by using cable ties. |
| Байланыс материалы (жалпы) | CuSn |
| Материал, түйреуіштер (Жалпы) | Zinc die-cast, nickel-plated |
| Тығыздағыш материал (жалпы) | NBR |
| Кодтау (қоршаған орта жағдайлары) | A - standard |
| Диаметрі бар корпус (сызбалар) | 19 mm |
| Айналдыру моменті (қоршаған орта жағдайлары) | 0.4 Nm (M12 knurl) |
| eCl@ss 9.0 (Жіктеулер) | 27440102 |
| Функционалдық сызба (сызбалар) | |
| Тұтқаның материалы (Жалпы) | PA 6.6 |
| Стандарттар/ережелер (Жалпы) | PA 6.6: Fire protection in rail vehicles - requirement sets R22, R23, R24, and R26 acc. to DIN EN 45545-2 (Risk level HL1 - HL3) |
| eCl@ss 10.0.1 (Жіктеулер) | 27440102 |
| Стандарттар/техникалық сипаттамалар (кабель) | M12 connector IEC 61076-2-101 |
| Қорғаныс дәрежесі (өлшемдері) | IP65 |
| Байланыс тасымалдаушы материал (жалпы) | PA 6.6 |
| Байланыс бетінің материалы (жалпы) | Ni/Au |
| Сыртқы кабель диаметрі (сызбалар) | 4 mm ... 8 mm |
| Номиналды кернеу (қоршаған орта жағдайлары) | 48 V AC |
| Стандарттар/техникалық сипаттамалар (материал) | M12 connector IEC 61076-2-101 |
| Күй дисплейі (Қоршаған орта жағдайлары) | No |
| Бір дана салмағы (қаптаманы қоспағанда) | 0.000 g |
| Түсті тұтқа аймағы (қоршаған орта жағдайлары) | black |
| Қосылу әдісі (қоршаған орта жағдайлары) | Push-in connection |
| Ластану дәрежесі (қоршаған орта жағдайлары) | 3 |
| Лауазым саны (қоршаған орта жағдайлары) | 5 |
| Асқын кернеу санаты (қоршаған орта жағдайлары) | II |
| Сигнал түрі/санаты (қоршаған орта жағдайлары) | CANopen® |
| Қаптаманың ұзындығын алу (сызбалар) | 31 mm |
| Құрастыру нұсқаулары (қоршаған орта жағдайлары) | The connector pin assignment can be rotated 45° to the cable outlet |
| Оқшаулау кедергісі (қоршаған орта жағдайлары) | ≥ 100 MΩ |
| Стандарттар/ережелер (Қоршаған орта жағдайлары) | M12 connector IEC 61076-2-101 |
| 40°C температурадағы номиналды ток (қоршаған орта жағдайлары) | 4 A (2 A when using 0.14 mm² conductors) |
| Қосымша материал сипаттамалары (Жалпы) | PBT (Pressure nut, weight: 2.36 g) |
| Қоршаған орта температурасы (жұмыс) (өлшемдері) | -40 °C ... 85 °C (Plug / socket) |
| Өткізгіштің көлденең қимасы (қоршаған орта жағдайлары) | 0.14 mm² ... 0.75 mm² (without ferrule) |
| UL 94 (кабель) стандарты бойынша тұтанғыштық рейтингі | V0 |
| Өткізгіштің көлденең қимасы AWG (қоршаған орта жағдайлары) | 26 ... 18 (without ferrule) |
| UL 94 (Жалпы) стандарты бойынша тұтанғыштық рейтингі | V0 |
| Енгізу/шығару циклдары (Қоршаған орта жағдайлары) | ≥ 100 |
| Жеке сымның кесу ұзындығы (сызбалар) | 7 mm |
Өнім сипаттамасы
Data connectors, CANopen®, DeviceNet™, 5-pole, unshielded, Angled female M12, coding: A, Push lock spring connection, knurling material: Zinc die-cast, nickel-plated, cable outer diameter 4 mm ... 8 m
Негізгі ерекшеліктер
- Өнеркәсіптік деңгейдегі сапа
- RoHS талаптарына сәйкес
- CE сертификатталған
- 1 жыл кепілдік
Техникалық мәліметтер
Functional drawing
Өнім құжаттары
Техникалық сипаттама
Техникалық сипаттамалар және өнімділік деректері
Пайдаланушы нұсқаулығы
Орнату және пайдалану нұсқаулығы
