SACC-E-M12MS-4P-M20/0,15VAPROT

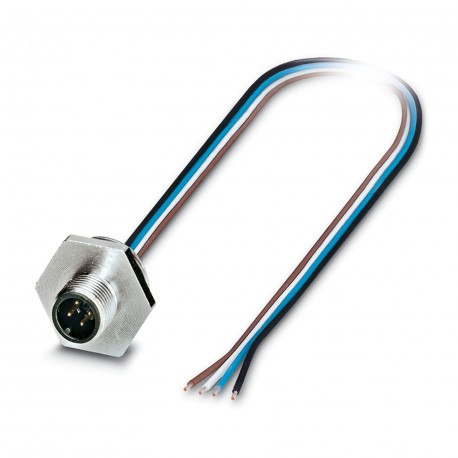

SACC-E-M12MS-4P-M20/0,15VAPROT 1416039 PHOENIX CONTACT Flush-type connector SACC-E-M12MS-4P-M20/0,15VAPROT 1..
$0.00USD
3463 қолжетімді
Негізгі сипаттамалар
:• WARNING: Commission properly functioning products only. The products must be regularly inspected for damage. Decommission defective products immediately. Replace damaged products. Repairs are not possible.
Кодтау:A
Қорғалған:no
Кабель түрі:TPE litz wire
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| • WARNING: Commission properly functioning products only. The products must be regularly inspected for damage. Decommission defective products immediately. Replace damaged products. Repairs are not possible. | |
| Кодтау | A |
| Қорғалған | no |
| Кабель түрі | TPE litz wire |
| Бас дизайны | Pin |
| Қауіпсіздік туралы ескертпе | WARNING: The connectors may not be plugged in or disconnected under load. Ignoring the warning or improper use may damage persons and/or property. |
| Кабель ұзындығы | 0.15 m |
| Өнім түрі | Circular connectors (device side) |
| Орнату түрі | Front wall/screw mounting |
| AWG сигнал желісі | 22 |
| Мақаланы қайта қарау | 07 |
| Кабель кедергісі | ≤ 57.6 mΩ/m |
| Байланыс материалы | CuZn |
| Бас жіп түрі | M12 |
| Қосылу әдісі | Individual wires |
| Қатайту моменті | 3 Nm ... 4 Nm (Installation-side) |
| Өткізгіш материалы | Tin-plated Cu litz wires |
| Байланысқа төзімділік | ≤ 3 mΩ |
| Номиналды ток IN | 4 A |
| Номиналды кернеу БҰ | 250 V |
| Жұмыс туралы ескертпелер | The electrical and mechanical data specified assume that the connector pair is correctly locked and mounted. If the connector is unlocked and if there is a danger of contamination, the connector must be sealed using a protective cap > IP54. Influences arising from litz wires, cables or PCB assembly must also be taken into consideration. |
| Бір сым, түрлі-түсті | brown, white, blue, black |
| Кабельдің көлденең қимасы | 0.34 mm² |
| Ластану дәрежесі | 3 |
| Лауазым саны | 4 |
| Номиналды кернеу | 2.5 kV AC |
| Сынақ кернеуі, кабель | 2000 V AC |
| Қорғау дәрежесі | IP65/IP67/IP69/IP69K |
| Кабель розеткаларының саны | 1 |
| Асқын кернеу санаты | II |
| Стандартты белгілеу | M12 connector |
| Оқшаулауға төзімділік | ≥ 100 MΩ |
| Қалыңдығы, оқшаулағышы | 0.21 mm |
| Номиналды кернеу, кабель | 300 V |
| Өткізгіштің көлденең қимасы | 0.34 mm² |
| Байланыс қосылымының түрі | Pin |
| Тасымалдаушы материалмен байланыс | PA 6.6 |
| Байланыс бетінің материалы | Au |
| Материалдық сым оқшаулағышы | TPE |
| Стандарттар/техникалық сипаттамалар | according to IEC 61076-2-101 |
| Өткізгіштің максималды кедергісі | 57.6 mΩ/m |
| Кабель оқшаулау кедергісі | ≥ 20 MΩ*km |
| Енгізу/шығару циклдары | > 100 |
| Бұрандалы қосылымға арналған материал | Stainless steel |
| Сым диаметрі, оқшаулағышымен бірге | 1.2 mm ±0.07 mm |
| Қоршаған орта температурасы (жұмыс) | -40 °C ... 85 °C (cable, fixed installation) |
| Өткізгіш құрылымының сигнал желісі | 7x 0.25 mm |
| UL 94 стандарты бойынша тұтанғыштық рейтингі | V0 |
Өнім сипаттамасы
Conect. plug. to be apar. front wall, 4-pole, Male connector, M12, coding: A, Front mounting, M20 x 1.5, Single braided wires, TPE braided wire, The item does not contain lead according to the RoHS II
