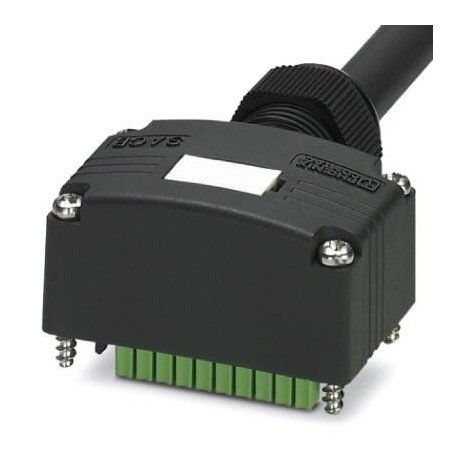

SACB-C-H180-8/16-30,0PUR SCO P
SACB-C-H180-8/16-30,0PUR SCO P 1097665 PHOENIX CONTACT Connector hood, application: Sensor/actuator box, con..
$0.00USD
3755 қолжетімді
Негізгі сипаттамалар
GTIN:4055626939919
(Кабель):For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration”
Тапсырыс кілті:1097665
(Жалпы):-5 °C ... 80 °C (for flexible installation)
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| GTIN | 4055626939919 |
| (Кабель) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Тапсырыс кілті | 1097665 |
| (Жалпы) | -5 °C ... 80 °C (for flexible installation) |
| (Сызбалар) | 120 V DC |
| Қаптау блогы | 1 pc |
| Ескерту (сызбалар) | NOTE: Observe the permissible bending radii when laying conductors, since the degree of protection may be put in jeopardy if the bending forces are too high. Alleviate mechanical loads upstream of the connector, e.g. by using cable ties. |
| (Қосқышқа қою) | -5 °C ... 80 °C (cable, flexible installation) |
| Шыққан елі | DE (Germany) |
| ETIM 6.0 (eCl@ss) | EC002585 |
| ETIM 7.0 (eCl@ss) | EC002585 |
| Қытай RoHS (кабель) | Environmentally Friendly Use Period = 50 |
| REAch SVHC (кабель) | |
| Арнайы тариф нөмірі | 85444290 |
| (Оқшаулағыш материал) | 1-8 / 5 (PE) = GN/YE |
| Ең аз тапсырыс саны | 25 pc |
| Номиналды кернеу (сызбалар) | 120 V AC |
| Слоттар саны (сызбалар) | 8 |
| Кабель түрі (түйреуішті тағайындау) | PUR/PVC black |
| Сым түстері (түйреуішті тағайындау) | brown, blue, green/yellow, white, green, yellow, gray, pink, red, black, violet, gray/pink, red/blue, white/green, brown/green, white/yellow, yellow/brown, white/gray, gray/brown |
| eCl@ss 9.0 (Жіктеулер) | 27440108 |
| Кабель салмағы (түйреуішті тағайындау) | 183.7 kg/km |
| UL AWM стилі (Pin тағайындау) | 20549 (80°C/300 V) |
| Қорғау дәрежесі (Жалпы) | IP65 |
| Өлшемді сурет (сызбалар) | |
| Жалпы бұрылыс (Түйреуішті тағайындау) | Wires twisted in layers |
| Жалпы номиналды ток (сызбалар) | 10 A |
| AWG сигнал желісі (Pin тағайындау) | 20 |
| Жолды кесіп өту (Pin тағайындау) | 2 m |
| Жүріп өту жылдамдығы (Pin тағайындау) | 2 m/s |
| AWG қуат көзі (пин тағайындау) | 17 |
| Жалынға төзімділік (түйреуішті тағайындау) | according to DIN EN 50265 |
| Басқа кедергі (түйреуішті тағайындау) | Highly resistant to acids, alkaline solutions and solvents |
| Майға төзімділік (түйреуішті тағайындау) | according to VDE 0472 Part 803 |
| Кабельдің қысқартылуы (түйреуішті тағайындау) | LiYY11Y-HF |
| Өткізгіш материалы (түйреуішті тағайындау) | Bare Cu litz wires |
| Арнайы қасиеттер (Pin тағайындау) | Silicone-free |
| Кабель ұзындығы (қоршаған орта жағдайлары) | 30 m |
| Сынақ кернеуі, кабель (түйреуішті тағайындау) | 2000 V |
| Бір дана салмағы (қаптаманы қоспағанда) | 0.000 g |
| Қосылу әдісі (қоршаған орта жағдайлары) | Pluggable screw connection |
| Сыртқы қабық, түс (түйреуішті тағайындау) | black RAL 9005 |
| Ішкі қабықтың қалыңдығы (түйреуішті тағайындау) | ≥ 0.15 mm |
| Материал, ішкі қабық (түйреуішті тағайындау) | PVC |
| Номиналды кернеу, кабель (түйреуішті тағайындау) | 300 V |
| Сыртқы қабықтың қалыңдығы (түйреуішті тағайындау) | ≥ 0.76 mm |
| Сыртқы қабық, материал (түйреуішті тағайындау) | PUR |
| Өткізгіштің көлденең қимасы (түйреуішті тағайындау) | 16x 0.5 mm² (Signal line) |
| Қоршаған орта температурасы (жұмыс) (Жалпы) | -25 °C ... 80 °C |
| Иілу циклдарының саны (түйреуішті тағайындау) | 1500000 |
| Кабель түрі (қысқартылған) (түйреуішті тағайындау) | PUR |
| Сыртқы кабель диаметрі D (түйреуішті тағайындау) | 10.5 mm ±0.2 mm |
| Сенсор/жетек қосу жүйесі (сызбалар) | M12-SPEEDCON-socket |
| Бір ұяшыққа шаққандағы ток өткізу қабілеті (сызбалар) | 4 A |
| Өткізгіштің материалдық оқшаулағышы (түйреуішті тағайындау) | PVC |
| Корпус материалы (негізгі кабельді қосу деректері) | PBT |
| Тығыздағыш материал (негізгі кабельді қосу деректері) | NBR |
| Қоршаған орта температурасы (жұмыс) (түйреуішті тағайындау) | -40 °C ... 90 °C (cable, fixed installation) |
| Өткізгіш құрылымының сигнал желісі (пин тағайындау) | 28x 0.15 mm |
| Қатайту моменті, біріктіру гайкасы (қоршаған орта жағдайлары) | 2.5 Nm |
| Оқшаулауды қоса алғанда, өзек диаметрі (түйреуішті тағайындау) | 1.5 mm ±0.1 mm (Signal line) |
| Әрбір енгізу/шығару сигналына шаққандағы ток өткізу қабілеті (сызбалар) | 2 A |
| Қатайту моменті, қақпақ бұрандасы (қоршаған орта жағдайлары) | 1 Nm |
| Өткізгіш құрылымы, кернеу көзі (түйреуішті тағайындау) | 56x 0.15 mm |
| Минималды иілу радиусы, бекітілген орнату (түйреуішті тағайындау) | 7.5 x D |
| Минималды иілу радиусы, икемді орнату (түйреуішті тағайындау) | 10 x D |
| Ұяшық/орын = Сымның түсі немесе қосылымы (оқшаулау материалы) | 1 / 4 (A) = WH |
| Минималды иілу радиусы, сүйреу тізбегін қолдану (түйреуіштерді тағайындау) | 10 x D |
| Байланыс материалы, негізгі кабель жағы (негізгі кабель қосылымының деректері) | CU alloy |
| Байланыс бетінің материалы, негізгі кабель жағы (негізгі кабельді қосу деректері) | Sn |
| Негізгі кабель жағындағы байланыс тасымалдағышының материалы (Негізгі кабельді қосу деректері) | PA |
Өнім сипаттамасы
Connection cover, application: sensor/actuator box, connection type: SPEEDCON M12 female connector Plastic, number of plug-in stations: 8, occupancy of plug-in stations: Double, status indication: No;
Негізгі ерекшеліктер
- Өнеркәсіптік деңгейдегі сапа
- RoHS талаптарына сәйкес
- CE сертификатталған
- 1 жыл кепілдік
Техникалық мәліметтер
Dimensional drawing
