SACB-C-H180-4/ 8-25,0PUR SCO P

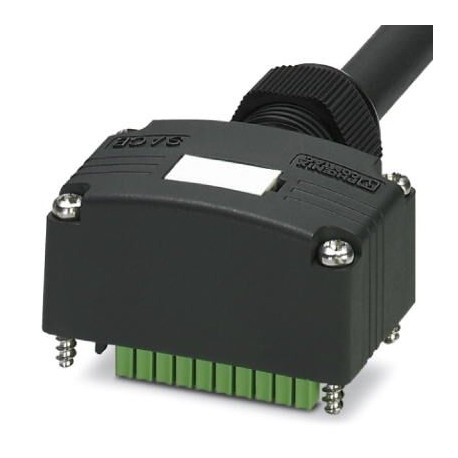

SACB-C-H180-4/ 8-25,0PUR SCO P 1143069 PHOENIX CONTACT Connector hood, application: Sensor/actuator box, num..
$0.00USD
3259 қолжетімді
Негізгі сипаттамалар
GTIN:4063151130329
Тапсырыс кілті:1143069
(Жалпы):
(Сызбалар):120 V DC
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| GTIN | 4063151130329 |
| Тапсырыс кілті | 1143069 |
| (Жалпы) | |
| (Сызбалар) | 120 V DC |
| Қаптау блогы | 1 |
| Ескерту (сызбалар) | NOTE: Observe the permissible bending radii when laying conductors, since the degree of protection may be put in jeopardy if the bending forces are too high. Alleviate mechanical loads upstream of the connector, e.g. by using cable ties. |
| REAch SVHC (кабель) | Lead 7439-92-1 |
| Арнайы тариф нөмірі | 85444290 |
| (Оқшаулағыш материал) | -5 °C ... 80 °C (cable, flexible installation) |
| Номиналды кернеу (сызбалар) | 120 V AC |
| Слоттар саны (сызбалар) | 4 |
| Қорғау дәрежесі (Жалпы) | IP65 |
| Өлшемді сурет (сызбалар) | |
| Жалпы номиналды ток (сызбалар) | 10 A |
| Кабель түрі (оқшаулау материалы) | PUR/PVC black |
| Сым түстері (оқшаулау материалы) | brown, blue, green/yellow, white, green, yellow, gray, gray/pink, red/blue, white/green, brown/green |
| Кабель салмағы (оқшаулау материалы) | 122 kg/km |
| UL AWM стилі (оқшаулағыш материал) | 20549 |
| Жалпы бұралу (оқшаулау материалы) | Wires twisted in layers |
| Иілу радиусы (оқшаулау материалы) | 87 mm |
| Кабель ұзындығы (қоршаған орта жағдайлары) | 25 m |
| AWG сигнал желісі (оқшаулау материалы) | 20 |
| Өту жолы (оқшаулау материалы) | 2 m |
| Өту жылдамдығы (оқшаулау материалы) | 2 m/s |
| AWG қуат көзі (оқшаулау материалы) | 17 |
| Қосылу әдісі (қоршаған орта жағдайлары) | Pluggable screw connection |
| Жалынға төзімділік (оқшаулау материалы) | DIN EN 50265 |
| Басқа кедергі (оқшаулау материалы) | Highly resistant to acids, alkaline solutions and solvents |
| Майға төзімділік (оқшаулау материалы) | according to VDE 0472 Part 803 |
| Кабельдің қысқартылған атауы (Оқшаулағыш материал) | LiYY11Y-HF |
| Өткізгіш материал (оқшаулау материалы) | Bare Cu litz wires |
| Арнайы қасиеттері (оқшаулау материалы) | Silicone-free |
| Қоршаған орта температурасы (жұмыс) (Жалпы) | -25 °C ... 80 °C |
| Сынақ кернеуі, кабель (оқшаулау материалы) | 2000 V |
| Сыртқы қабық, түсі (оқшаулау материалы) | black RAL 9005 |
| Ішкі қабықтың қалыңдығы (оқшаулау материалы) | ≥ 0.15 mm |
| Материал, ішкі қабық (оқшаулағыш материал) | PVC |
| Номиналды кернеу, кабель (оқшаулау материалы) | 300 V |
| Сыртқы қабықтың қалыңдығы (оқшаулау материалы) | ≥ 0.38 mm |
| Сыртқы қабық, материал (оқшаулау материалы) | PUR |
| Өткізгіштің көлденең қимасы (оқшаулау материалы) | 8x 0.5 mm² (Signal line) |
| Бір ұяшыққа шаққандағы ток өткізу қабілеті (сызбалар) | 4 A |
| Иілу циклдерінің саны (оқшаулау материалы) | 1500000 |
| Кабель түрі (қысқартылған атауы) (Оқшаулағыш материал) | PUR |
| Сыртқы кабель диаметрі D (оқшаулау материалы) | 8.7 mm ±0.2 mm |
| Корпус материалы (негізгі кабельді қосу деректері) | PBT |
| Тығыздағыш материал (негізгі кабельді қосу деректері) | NBR |
| Әрбір енгізу/шығару сигналына шаққандағы ток өткізу қабілеті (сызбалар) | 2 A |
| Өткізгіш оқшаулағыш материал (Оқшаулағыш материал) | PVC |
| Қоршаған орта температурасы (жұмыс) (оқшаулау материалы) | -40 °C ... 90 °C (cable, fixed installation) |
| Өткізгіш құрылымының сигнал желісі (оқшаулау материалы) | 28x 0.15 mm |
| Оқшаулауды қоса алғанда, өзек диаметрі (оқшаулау материалы) | 1.5 mm ±0.1 mm (Signal line) |
| Өткізгіш құрылымы, кернеу көзі (оқшаулау материалы) | 56x 0.15 mm |
| Минималды иілу радиусы, бекітілген орнату (оқшаулау материалы) | 7.5 x D |
| Минималды иілу радиусы, икемді орнату (оқшаулау материалы) | 10 x D |
| Байланыс материалы, негізгі кабель жағы (негізгі кабель қосылымының деректері) | CU alloy |
| Байланыс бетінің материалы, негізгі кабель жағы (негізгі кабельді қосу деректері) | Sn |
| Негізгі кабель жағындағы байланыс тасымалдағышының материалы (Негізгі кабельді қосу деректері) | PA |
Өнім сипаттамасы
Connection cover, application: sensor/actuator box, number of plug-in stations: 4, occupancy of plug-in stations: Double, status indication: No; Main cable connection: 180° plug-in screw connection, P
Негізгі ерекшеліктер
- Өнеркәсіптік деңгейдегі сапа
- RoHS талаптарына сәйкес
- CE сертификатталған
- 1 жыл кепілдік
Техникалық мәліметтер
Dimensional drawing
