SACB-8/16-L-5,0PUR SCO P NPN

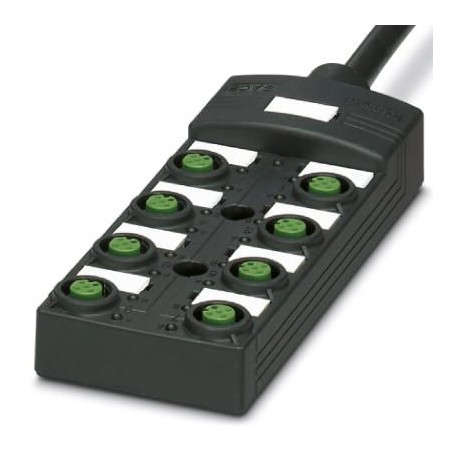

SACB-8/16-L-5,0PUR SCO P NPN 1405739 PHOENIX CONTACT Sensor/actuator box
$0.00USD
4906 қолжетімді
Негізгі сипаттамалар
GTIN:4046356782937
Ескерту:Made to Order (non-returnable)
(Кабель):No hazardous substances above threshold values
Тапсырыс кілті:1405739
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| GTIN | 4046356782937 |
| Ескерту | Made to Order (non-returnable) |
| (Кабель) | No hazardous substances above threshold values |
| Тапсырыс кілті | 1405739 |
| (Жалпы) | -5 °C ... 80 °C (for flexible installation) |
| Каталог беті | Page 268 (C-2-2017) |
| Қаптау блогы | 1 pc |
| Шыққан елі | PL (Poland) |
| Қытай RoHS (кабель) | Environmentally friendly use period: unlimited = EFUP-e |
| Арнайы тариф нөмірі | 85444290 |
| (Қоршаған орта жағдайлары) | Status display I/O Yellow LED |
| (Оқшаулағыш материал) | 1-8 / 5 (PE) = GN/YE |
| (Стандарттар мен ережелер) | -5 °C ... 80 °C (cable, flexible installation) |
| Қорғау дәрежесі (Жалпы) | IP65 |
| Номиналды кернеу (негізгі коммерциялық деректер) | 24 V DC |
| Бір дана салмағы (қаптаманы қоспағанда) | 1,181.000 g |
| Орын саны (негізгі коммерциялық деректер) | 8 |
| Стандартты белгілеу (Pin тағайындау) | M12 connector |
| Кабель түрі (стандарттар мен ережелер) | PUR/PVC black |
| Жергілікті диагностика (қоршаған орта жағдайлары) | Supply voltage Green LED |
| Стандарттар/ережелер (Қосымша кодты тағайындау) | IEC 61076-2-101 |
| Сым түстері (стандарттар мен ережелер) | brown, blue, green/yellow, white, green, yellow, gray, pink, red, black, violet, gray/pink, red/blue, white/green, brown/green, white/yellow, yellow/brown, white/gray, gray/brown |
| Кабель салмағы (Стандарттар мен ережелер) | 183.7 kg/km |
| UL AWM стилі (стандарттар мен ережелер) | 20549 (80°C/300 V) |
| Қоршаған орта температурасы (жұмыс) (Жалпы) | -25 °C ... 80 °C |
| Лауазым саны (негізгі коммерциялық деректер) | 5 |
| Жалпы өзгеріс (стандарттар мен ережелер) | Wires twisted in layers |
| Жалпы номиналды ток (негізгі коммерциялық деректер) | 12 A |
| AWG сигнал желісі (стандарттар мен ережелер) | 20 |
| Жолды кесіп өту (стандарттар мен ережелер) | 2 m |
| Өту жылдамдығы (стандарттар мен ережелер) | 2 m/s |
| AWG қуат көзі (стандарттар мен ережелер) | 17 |
| Жалынға төзімділік (стандарттар мен ережелер) | according to DIN EN 50265 |
| Кабель ұзындығы (Жергілікті диагностика функциясы) | 5 m |
| Басқа қарсылық (Стандарттар мен ережелер) | Highly resistant to acids, alkaline solutions and solvents |
| Мұнайға төзімділік (стандарттар мен ережелер) | according to VDE 0472 Part 803 |
| Кабельдік қысқартулар (Стандарттар мен ережелер) | LiYY11Y-HF |
| Өткізгіш материалы (стандарттар мен ережелер) | Bare Cu litz wires |
| Қосылу әдісі (Жергілікті диагностика функциясы) | Fixed connection |
| О-тәрізді сақина материалы (негізгі кабель қосылымының деректері) | NBR |
| Арнайы мүліктер (Стандарттар мен ережелер) | Silicone-free |
| Байланыс материалы (негізгі кабельді қосу деректері) | Cu alloy |
| Корпус материалы (негізгі кабельді қосу деректері) | PBT |
| Сынақ кернеуі, кабель (Стандарттар мен ережелер) | 2000 V |
| Стандартқа сәйкес қосылу (PIN тағайындау) | CUL |
| Максималды жұмыс кернеуі Umax (негізгі коммерциялық деректер) | 30 V DC |
| Сыртқы қабық, түсі (стандарттар мен ережелер) | black RAL 9005 |
| Ішкі қабықтың қалыңдығы (Стандарттар мен ережелер) | ≥ 0.15 mm |
| Материал, ішкі қабық (Стандарттар мен ережелер) | PVC |
| Номиналды кернеу, кабель (Стандарттар мен ережелер) | 300 V |
| Сыртқы қабықтың қалыңдығы (стандарттар мен ережелер) | ≥ 0.76 mm |
| Сыртқы қабық, материал (стандарттар мен ережелер) | PUR |
| Өткізгіштің көлденең қимасы (стандарттар мен ережелер) | 16x 0.5 mm² (Signal line) |
| Иілу циклдарының саны (стандарттар мен ережелер) | 1500000 |
| Кабель түрі (қысқартылған атауы) (Стандарттар мен ережелер) | PUR |
| Сыртқы кабель диаметрі D (Стандарттар мен ережелер) | 10.5 mm ±0.2 mm |
| Байланыс тасымалдаушы материалы (негізгі кабельді қосу деректері) | PA |
| Байланыс бетінің материалы (негізгі кабельді қосу деректері) | gold-plated |
| Сенсор/жетек қосу жүйесі (негізгі коммерциялық деректер) | M12-SPEEDCON-socket |
| Бір ұяшыққа шаққандағы ағымдағы өткізу қабілеті (негізгі коммерциялық деректер) | 4 A |
| Материалдық өткізгіш оқшаулағышы (стандарттар мен ережелер) | PVC |
| Бұрандалы жеңнің материалы (негізгі кабель қосылымының деректері) | PBT |
| Қоршаған орта температурасы (жұмыс істеу) (Стандарттар мен ережелер) | -40 °C ... 90 °C (cable, fixed installation) |
| Өткізгіш құрылымының сигнал желісі (стандарттар мен ережелер) | 28x 0.15 mm |
| Қалыптау массасының материалы (негізгі кабельді қосу деректері) | PUR |
| Оқшаулауды қоса алғанда, өзек диаметрі (Стандарттар мен ережелер) | 1.5 mm ±0.1 mm (Signal line) |
| Әрбір енгізу/шығару сигналына шаққандағы ток өткізу қабілеті (негізгі коммерциялық деректер) | 2 A |
| Ұяшық/орын = Сымның түсі немесе қосылымы (оқшаулау материалы) | 1 / 4 (A) = WH |
| Өткізгіш құрылымы, кернеумен жабдықтау (стандарттар мен ережелер) | 56x 0.15 mm |
| Минималды иілу радиусы, бекітілген орнату (Стандарттар мен ережелер) | 7.5 x D |
| Минималды иілу радиусы, икемді орнату (Стандарттар мен ережелер) | 10 x D |
| Қатайту моменті ұяшығының сенсоры/жетек кабелі (Жергілікті диагностика функциясы) | 0.4 Nm |
| Минималды иілу радиусы, сүйреу тізбегін қолдану (Стандарттар мен ережелер) | 10 x D |
| Корпусты бекітуге арналған бекіту бұрандасының қатайту моменті (Жергілікті диагностика функциясы) | 0.5 Nm |
Өнім сипаттамасы
Sensor/actuator box, connection type: SPEEDCON M12 female connector, number of plug-in stations: 8, number of poles: 5, coding: A - standard, occupation of plug-in stations: Double, status indication:
