SACB-8/16-L-5,0 80MC SCO

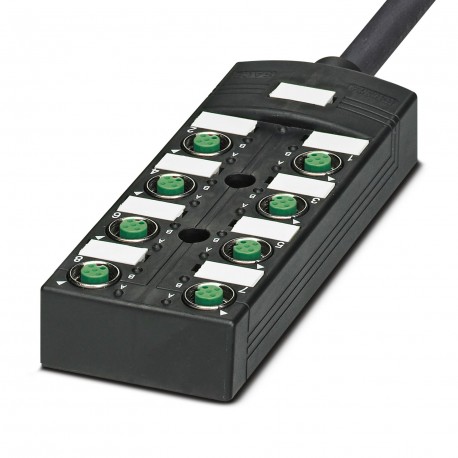

SACB-8/16-L- 5,0 80MC SCO 1401199 PHOENIX CONTACT Sensor/actuator box
$0.00USD
3567 қолжетімді
Негізгі сипаттамалар
GTIN:4046356536110
Ескерту:Made to Order (non-returnable)
(Кабель):For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration”
Тапсырыс кілті:1401199
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| GTIN | 4046356536110 |
| Ескерту | Made to Order (non-returnable) |
| (Кабель) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Тапсырыс кілті | 1401199 |
| (Жалпы) | -5 °C ... 80 °C (cable, flexible installation) |
| Каталог беті | Page 167 (C-4-2013) |
| Қаптау блогы | 1 pc |
| Шыққан елі | PL (Poland) |
| Қытай RoHS (кабель) | Environmentally Friendly Use Period = 50 |
| Арнайы тариф нөмірі | 85444290 |
| (Оқшаулағыш материал) | 1-8 / 5 (PE) = GN/YE |
| (Стандарттар мен ережелер) | 5 °C ... 70 °C (cable, flexible installation) |
| Қорғау дәрежесі (Жалпы) | IP65 |
| Номиналды кернеу (негізгі коммерциялық деректер) | 24 V DC |
| Кабель ұзындығы (қоршаған орта жағдайлары) | 5 m |
| Бір дана салмағы (қаптаманы қоспағанда) | 1,269.000 g |
| Орын саны (негізгі коммерциялық деректер) | 8 |
| Стандартты белгілеу (Pin тағайындау) | M12 connector |
| Кабель түрі (стандарттар мен ережелер) | PUR halogen-free, highly flexible |
| Қосылу әдісі (қоршаған орта жағдайлары) | Fixed connection |
| Стандарттар/ережелер (Қосымша кодты тағайындау) | IEC 61076-2-101 |
| Сым түстері (стандарттар мен ережелер) | brown, blue, green/yellow, white, green, yellow, gray, pink, red, black, violet, gray/pink, red/blue, white/green, brown/green, white/yellow, yellow/brown, white/gray, gray/brown |
| Жеделдету (стандарттар мен ережелер) | 5 m/s² |
| Галогенсіз (стандарттар мен ережелер) | The cable is halogen-free |
| Қоршаған орта температурасы (жұмыс) (Жалпы) | -30 °C ... 90 °C |
| Лауазым саны (негізгі коммерциялық деректер) | 5 |
| Жалпы өзгеріс (стандарттар мен ережелер) | Wires twisted to an optimum in two layers |
| Бұралу күші (стандарттар мен ережелер) | ± 120 °/m (≥ 3 million torsion cycles) |
| Жалпы номиналды ток (негізгі коммерциялық деректер) | 12 A |
| Иілу радиусы (стандарттар мен ережелер) | 120 mm |
| AWG сигнал желісі (стандарттар мен ережелер) | 20 |
| Жолды кесіп өту (стандарттар мен ережелер) | 5 m |
| Өту жылдамдығы (стандарттар мен ережелер) | 3 m/s |
| AWG қуат көзі (стандарттар мен ережелер) | 17 |
| Жалынға төзімділік (стандарттар мен ережелер) | DIN EN 50265-2-1 |
| Басқа қарсылық (Стандарттар мен ережелер) | somewhat resistant to welding sparks |
| Мұнайға төзімділік (стандарттар мен ережелер) | in accordance with DIN EN 60811-2-1 |
| Кабельдік қысқартулар (Стандарттар мен ережелер) | LS9Y11Y-J-EFK |
| Өткізгіш материалы (стандарттар мен ережелер) | Bare Cu litz wires |
| О-тәрізді сақина материалы (негізгі кабель қосылымының деректері) | NBR |
| Арнайы мүліктер (Стандарттар мен ережелер) | Silicone-free |
| Байланыс материалы (негізгі кабельді қосу деректері) | Cu alloy |
| Корпус материалы (негізгі кабельді қосу деректері) | PBT |
| Сынақ кернеуі, кабель (Стандарттар мен ережелер) | 2000 V |
| Өткізгіш кедергісі (Стандарттар мен ережелер) | 39 Ω/km (Signal line) |
| Оқшаулау кедергісі (Стандарттар мен ережелер) | ≥ 10 MΩ*km (at 20 °C) |
| Максималды жұмыс кернеуі Umax (негізгі коммерциялық деректер) | 30 V DC |
| Сыртқы қабық, түсі (стандарттар мен ережелер) | black RAL 9005 |
| Номиналды кернеу, кабель (Стандарттар мен ережелер) | 300 V |
| Сыртқы қабық, материал (стандарттар мен ережелер) | PUR |
| Өткізгіштің көлденең қимасы (стандарттар мен ережелер) | 16x 0.5 mm² (Signal line) |
| Иілу циклдарының саны (стандарттар мен ережелер) | 5000000 |
| Кабель түрі (қысқартылған атауы) (Стандарттар мен ережелер) | 80MC |
| Сыртқы кабель диаметрі D (Стандарттар мен ережелер) | 10.75 mm |
| Байланыс тасымалдаушы материалы (негізгі кабельді қосу деректері) | PA |
| Байланыс бетінің материалы (негізгі кабельді қосу деректері) | gold-plated |
| UL 94 стандартына сәйкес тұтанғыштық рейтингі (пин тағайындау) | V0 |
| Сенсор/жетек қосу жүйесі (негізгі коммерциялық деректер) | M12-SPEEDCON-socket |
| Бір ұяшыққа шаққандағы ағымдағы өткізу қабілеті (негізгі коммерциялық деректер) | 4 A |
| Материалдық өткізгіш оқшаулағышы (стандарттар мен ережелер) | PP |
| Бұрандалы жеңнің материалы (негізгі кабель қосылымының деректері) | Zinc die-cast |
| Қоршаған орта температурасы (жұмыс істеу) (Стандарттар мен ережелер) | -30 °C ... 70 °C (cable, fixed installation) |
| Өткізгіш құрылымының сигнал желісі (стандарттар мен ережелер) | 28x 0.15 mm |
| UL 94 (негізгі коммерциялық деректер) бойынша тұтанғыштық рейтингі | V0 |
| Қалыптау массасының материалы (негізгі кабельді қосу деректері) | PUR |
| Әрбір енгізу/шығару сигналына шаққандағы ток өткізу қабілеті (негізгі коммерциялық деректер) | 2 A |
| Ұяшық/орын = Сымның түсі немесе қосылымы (оқшаулау материалы) | 1 / 4 (A) = WH |
| Өткізгіш құрылымы, кернеумен жабдықтау (стандарттар мен ережелер) | 56x 0.15 mm |
| Қатайту моменті ұяшығының сенсоры/жетек кабелі (қоршаған орта жағдайлары) | 0.4 Nm |
| Бұрандалы жең бетінің материалы (негізгі кабель қосылымының деректері) | Nickel-plated |
| Ең кіші иілу радиусы, бекітілген орнату (Стандарттар мен ережелер) | 90 mm |
| Ең кіші иілу радиусы, жылжымалы орнату (Стандарттар мен ережелер) | 120 mm |
| Корпусты бекітуге арналған бекіту бұрандасының қатайту моменті (қоршаған орта жағдайлары) | 0.5 Nm |
Өнім сипаттамасы
Sensor/actuator box, application: Robotics and drive chains, connection type: SPEEDCON M12 Metal female connector, number of plug-in stations: 8, number of poles: 5, coding: A - standard, occupation o
Негізгі ерекшеліктер
- Өнеркәсіптік деңгейдегі сапа
- RoHS талаптарына сәйкес
- CE сертификатталған
- 1 жыл кепілдік
