SACB-6/12-L-20,0PUR SCO P

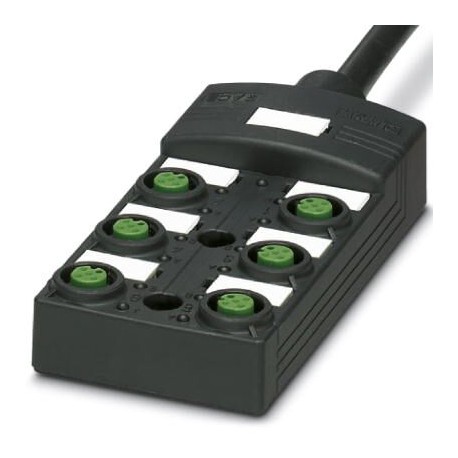

SACB-6/12-L-20,0PUR SCO P 1146339 PHOENIX CONTACT Sensor/actuator box, application: Standard, number of slot..
$0.00USD
4682 қолжетімді
Негізгі сипаттамалар
GTIN:4063151137373
Тапсырыс кілті:1146339
(Жалпы):-5 °C ... 80 °C (for flexible installation)
(Сызбалар):Unused slots are to be sealed off prior to commissioning. Suitable sealing elements are to be found under "Accessories".
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| GTIN | 4063151137373 |
| Тапсырыс кілті | 1146339 |
| (Жалпы) | -5 °C ... 80 °C (for flexible installation) |
| (Сызбалар) | Unused slots are to be sealed off prior to commissioning. Suitable sealing elements are to be found under "Accessories". |
| Қаптау блогы | 1 |
| Ескерту (сызбалар) | NOTE: Observe the permissible bending radii when laying conductors, since the degree of protection may be put in jeopardy if the bending forces are too high. Alleviate mechanical loads upstream of the connector, e.g. by using cable ties. |
| Арнайы тариф нөмірі | 85444290 |
| (Қоршаған орта жағдайлары) | Status display I/O Yellow LED |
| (Оқшаулағыш материал) | 1-6 / 5 (PE) = GN/YE |
| Номиналды кернеу (сызбалар) | 24 V DC |
| Слоттар саны (сызбалар) | 6 |
| (Стандарттар мен ережелер) | -5 °C ... 80 °C (cable, flexible installation) |
| Қорғау дәрежесі (Жалпы) | IP65 |
| Өлшемді сурет (сызбалар) | |
| Лауазым саны (сызбалар) | 5 |
| Жалпы номиналды ток (сызбалар) | 12 A |
| Кабель түрі (стандарттар мен ережелер) | PUR/PVC black |
| Жергілікті диагностика (қоршаған орта жағдайлары) | Supply voltage Green LED |
| Максималды жұмыс кернеуі Umax (сызбалар) | 30 V DC |
| Сым түстері (стандарттар мен ережелер) | brown, blue, green/yellow, white, green, yellow, gray, pink, red, gray/pink, red/blue, white/green, brown/green, white/yellow, yellow/brown |
| Кабель салмағы (Стандарттар мен ережелер) | 150.9 kg/km |
| UL AWM стилі (стандарттар мен ережелер) | 20549 |
| Қоршаған орта температурасы (жұмыс) (Жалпы) | -25 °C ... 80 °C |
| Жалпы өзгеріс (стандарттар мен ережелер) | Wires twisted in layers |
| Стандарттар/техникалық сипаттамалар (Pin тағайындау) | M12 connector IEC 61076-2-101 |
| Иілу радиусы (стандарттар мен ережелер) | 94 mm |
| AWG сигнал желісі (стандарттар мен ережелер) | 20 |
| Жолды кесіп өту (стандарттар мен ережелер) | 2 m |
| Өту жылдамдығы (стандарттар мен ережелер) | 2 m/s |
| AWG қуат көзі (стандарттар мен ережелер) | 17 |
| Жалынға төзімділік (стандарттар мен ережелер) | DIN EN 50265 |
| Кабель ұзындығы (Жергілікті диагностика функциясы) | 20 m |
| Басқа қарсылық (Стандарттар мен ережелер) | Highly resistant to acids, alkaline solutions and solvents |
| Бір ұяшыққа шаққандағы ток өткізу қабілеті (сызбалар) | 4 A |
| Мұнайға төзімділік (стандарттар мен ережелер) | according to VDE 0472 Part 803 |
| Кабельдік қысқартулар (Стандарттар мен ережелер) | LiYY11Y-HF |
| Өткізгіш материалы (стандарттар мен ережелер) | Bare Cu litz wires |
| Қосылу әдісі (Жергілікті диагностика функциясы) | Fixed connection |
| О-тәрізді сақина материалы (негізгі кабель қосылымының деректері) | NBR |
| Арнайы мүліктер (Стандарттар мен ережелер) | Silicone-free |
| Байланыс материалы (негізгі кабельді қосу деректері) | Cu alloy |
| Корпус материалы (негізгі кабельді қосу деректері) | PBT |
| Сынақ кернеуі, кабель (Стандарттар мен ережелер) | 2000 V |
| Қалыңдығы, оқшаулағышы (стандарттар мен ережелер) | ≥ 0.15 mm (Inner sheath) |
| Сыртқы қабық, түсі (стандарттар мен ережелер) | black RAL 9005 |
| Материал, ішкі қабық (Стандарттар мен ережелер) | PVC |
| Номиналды кернеу, кабель (Стандарттар мен ережелер) | 300 V |
| Сыртқы қабық, материал (стандарттар мен ережелер) | PUR |
| Өткізгіштің көлденең қимасы (стандарттар мен ережелер) | 12x 0.5 mm² (Signal line) |
| Әрбір енгізу/шығару сигналына шаққандағы ток өткізу қабілеті (сызбалар) | 2 A |
| Иілу циклдарының саны (стандарттар мен ережелер) | 1500000 |
| Схема M12 ұяшығы, розетка, 5 позалы. (Сызбалар) | |
| Кабель түрі (қысқартылған атауы) (Стандарттар мен ережелер) | PUR |
| Сыртқы кабель диаметрі D (Стандарттар мен ережелер) | 9.4 mm ±0.2 mm |
| Байланыс тасымалдаушы материалы (негізгі кабельді қосу деректері) | PA |
| Байланыс бетінің материалы (негізгі кабельді қосу деректері) | gold-plated |
| Материалдық өткізгіш оқшаулағышы (стандарттар мен ережелер) | PVC |
| Бұрандалы жеңнің материалы (негізгі кабель қосылымының деректері) | PBT |
| Қоршаған орта температурасы (жұмыс істеу) (Стандарттар мен ережелер) | -40 °C ... 90 °C (cable, fixed installation) |
| Өткізгіш құрылымының сигнал желісі (стандарттар мен ережелер) | 28x 0.15 mm |
| Қалыптау массасының материалы (негізгі кабельді қосу деректері) | PUR |
| Оқшаулауды қоса алғанда, өзек диаметрі (Стандарттар мен ережелер) | 1.5 mm ±0.1 mm (Signal line) |
| Ұяшық/орын = Сымның түсі немесе қосылымы (оқшаулау материалы) | 1 / 4 (A) = WH |
| Өткізгіш құрылымы, кернеумен жабдықтау (стандарттар мен ережелер) | 56x 0.15 mm |
| Минималды иілу радиусы, бекітілген орнату (Стандарттар мен ережелер) | 7.5 x D |
| Минималды иілу радиусы, икемді орнату (Стандарттар мен ережелер) | 10 x D |
| Қатайту моменті ұяшығының сенсоры/жетек кабелі (Жергілікті диагностика функциясы) | 0.4 Nm |
| Корпусты бекітуге арналған бекіту бұрандасының қатайту моменті (Жергілікті диагностика функциясы) | 0.5 Nm |
Өнім сипаттамасы
Sensor/actuator box, application: Standard, number of plug-in stations: 6, number of poles: 5, coding: A - standard, occupation of plug-in stations: Double, status indication: Yes, pnp; Main cable con
Негізгі ерекшеліктер
- Өнеркәсіптік деңгейдегі сапа
- RoHS талаптарына сәйкес
- CE сертификатталған
- 1 жыл кепілдік
Техникалық мәліметтер
Dimensional drawing
